使用重点延长功能


详细的重点延长的功能介绍,看这里
(注意:当需要延长的的节点太多时,重点延长功能自动失效。当发现点击“重点延长”按钮无效时,要使用放大绘图纸、调整节点直径等方法来解决)
在画网络图的时候,如果发现有两个节点离的特别近,甚至重叠的时候,要检查一下软件的“重点延长”功能是否已经生效。

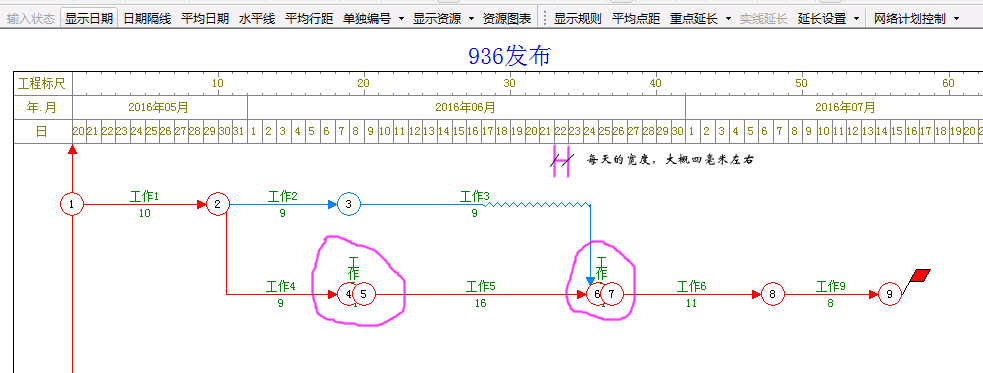

1、如下图所示,节点4,5以及节点6,7靠的太近,重叠了。(原因:这两个节点间的工作工期均为1天,如下图中,每天的宽度大概三四毫米左右,1天的宽度放不下两个节点

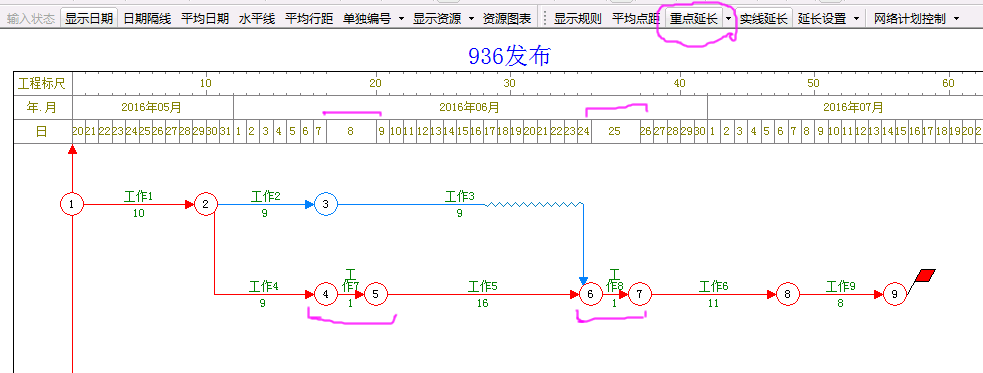

2、点击“重点延长”按钮,如下图所示,节点4,5以及节点6,7之间的宽度增加了。(软件自动调整了其对应的日期在日历刻度中的宽度)

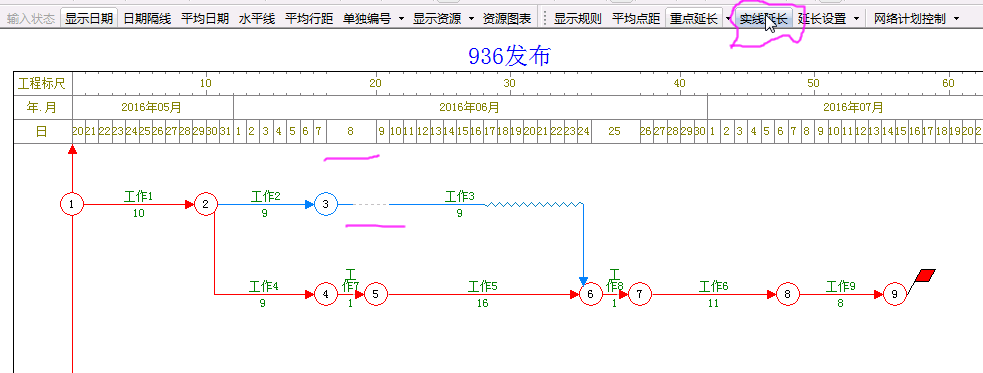

3、单击“实线延长”按钮,对应的延长部分会以虚线表示。(正常情况下,保持这个“实线延长”按钮的选中状态,如果发现网络图中有部分下图的灰线虚线,就点一下这个按钮)

(注意:当需要延长的的节点太多时,重点延长功能自动失效。当发现点击“重点延长”按钮无效时,要使用放大绘图纸、调整节点直径等方法来解决)
