节点交叉重合的情况

    在网络图中,工作比较多,纸比较小的情况下,可能会出现节点交叉、重叠,工作文字与箭线交叉等情况。

    下面这些内容遇到的情况很多,用户一定要仔细看一遍下面的说明,并且在实际使用中多用几次。

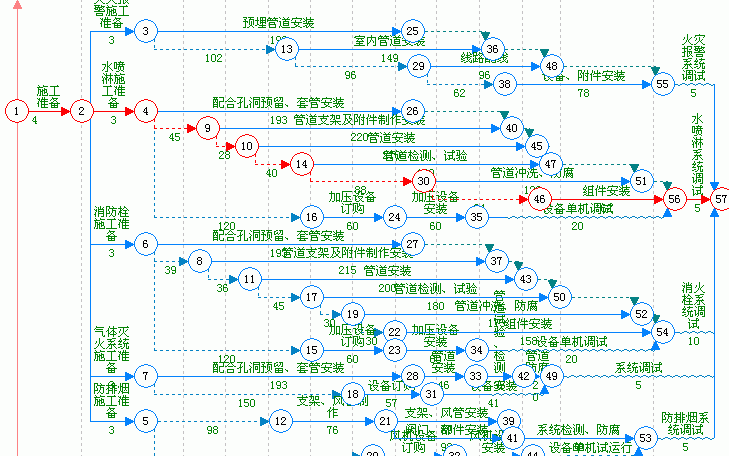

1、如下图,看上去很拥挤。
2、第一条:最简单最有效的解决办法就是换大号的绘图纸。

    比如:原来使用是A4纸,切换成A3纸。(点击主窗口右下角的3按钮就可以了)具体操作看这里  关于设置绘图纸大小

3、切换大纸后,检查一下“重点延长”按钮有没有按下,如果没有,用鼠标按一下。

    另外,注意一下这个“实线延长”,如果没有选择这一项,有节点处理延长状态时,工作箭线上会出线灰色虚线,看上去象断开的样子。

4、第二条:可以缩小节点直径,来尽量减少节点交叉的可能性。

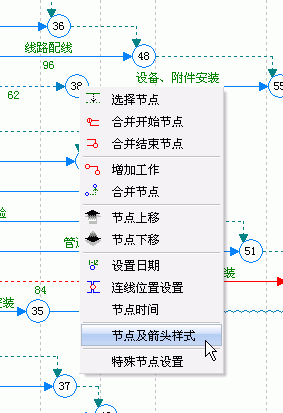

    将鼠标移动到节点上,点鼠标右键,在弹出菜单中选择“节点及箭头样式”

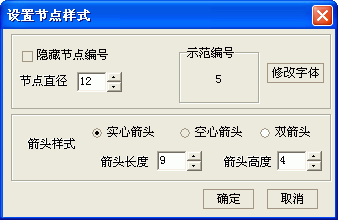

5、在弹出的节点设置窗口中,减小节点直径。具体操作看这里  设置箭头及节点样式

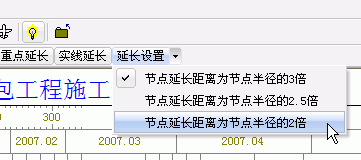

6、还有一个方法,是修改每个节点延长的长度,在“延长设置”下拉菜单中,选择“2倍”
7、如果在网络图中,在某一段日期内,工作很少,可以试试压缩日期的方法。日期压缩
8、对于工作名称与工作名称、工作名称与箭线、节点等交叉的情况,可以设置一下工作名称的行数,拖动一下工作名称的位置等方法来解决。长工作名称的处理
