双代号网络图箭线右键菜单

    在工作箭线上点击鼠标右键，会弹出箭线的右键菜单。

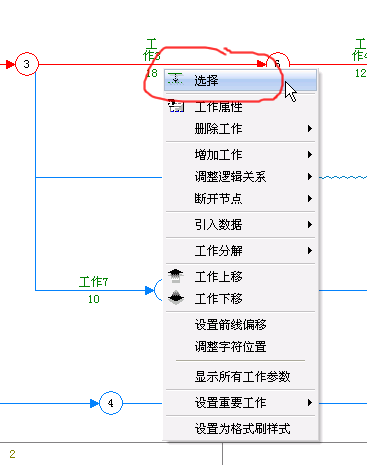

1、选择：选择多个工作后，可以对多个工作进行相同的如移动、删除等操作。可以使用右键菜单，在工作箭线上单击鼠标右键，在弹出菜单中选择“选择”，一个一个的进行选择。

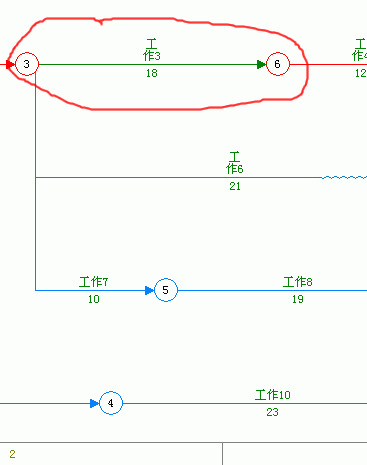

2、如下图所示 ，被“选择”的工作箭线显示为绿色。

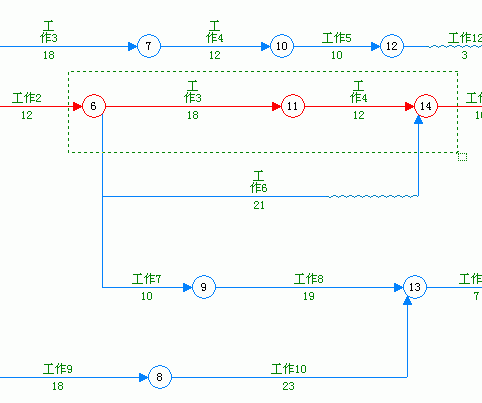

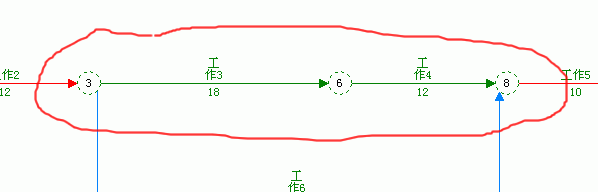

3、如果是选择多个连续的的工作，可以在多个工作的左上角，按下鼠标右键，拖拽，在拖拽过程中，会有一个绿色的虚框。

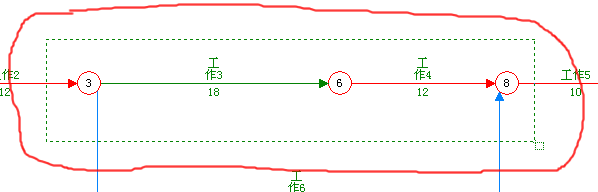

4、放开鼠标右键，虚框内的节点及箭线，都处于选择状态。

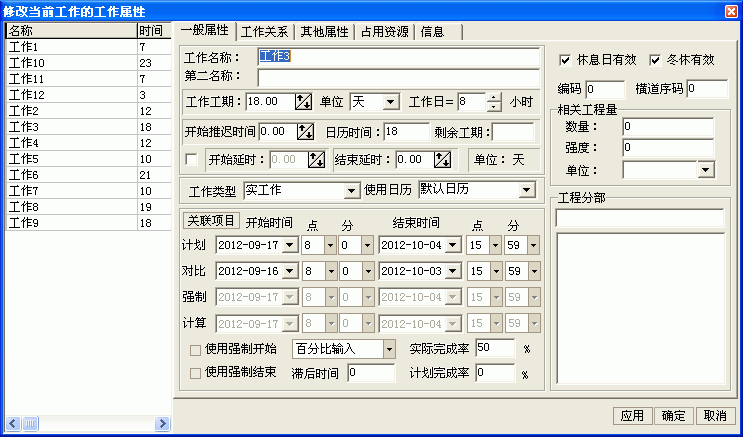

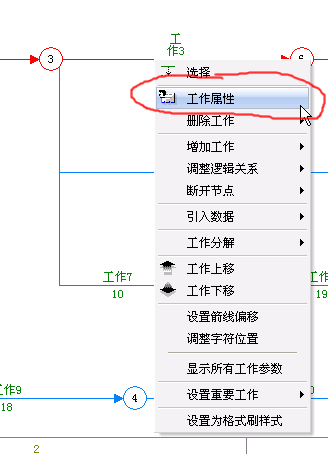

5、工作属性：显示当前工作的属性窗口。
6、在些窗口中，可以修改工作名称、持续时间等参数。

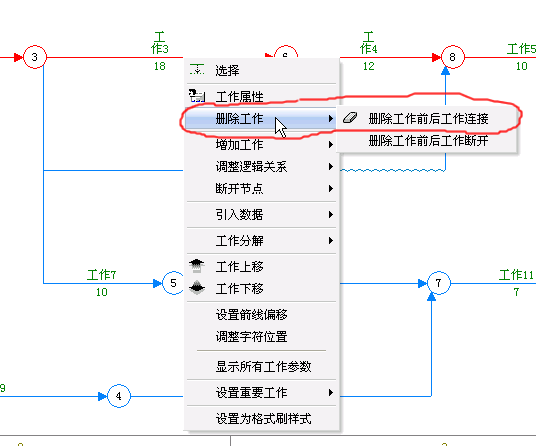

7、删除工作：有两种情况，一种是删除工作后，前工作自动设置为后工作的紧前工作；另一种是删除后，前后工作是断开的。

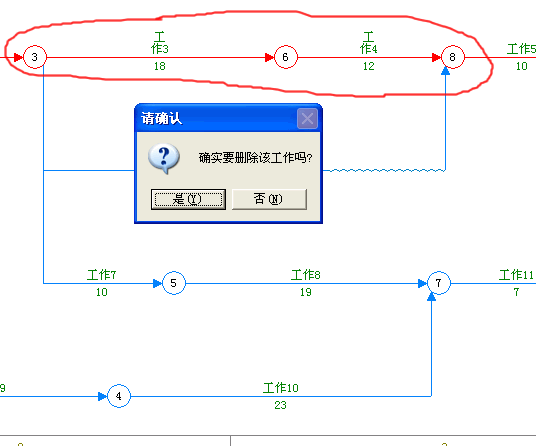

8、现在使用“删除工作前后工作连接”功能。会弹出确认窗口，点击“是”。
9、删除后，前后工作会自动设置逻辑关系。

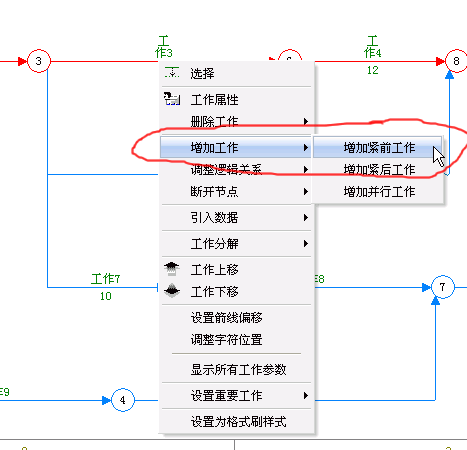

10、增加工作功能。可以增加前工作、后工作、并行工作。下面使用“增加紧前工作”功能。

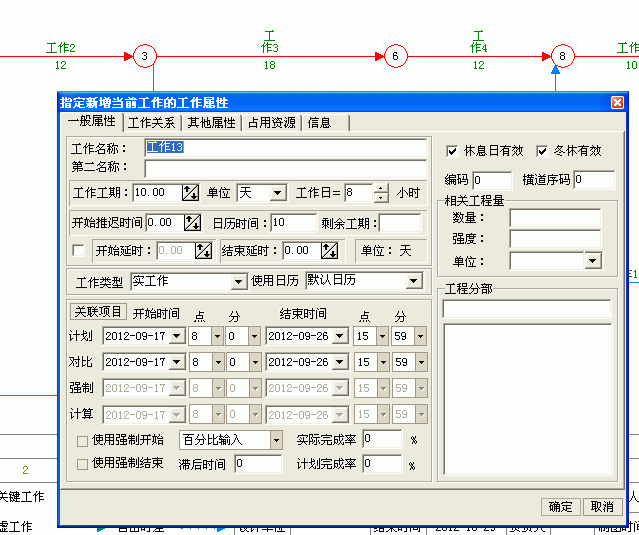

11、弹出新增工作窗口。

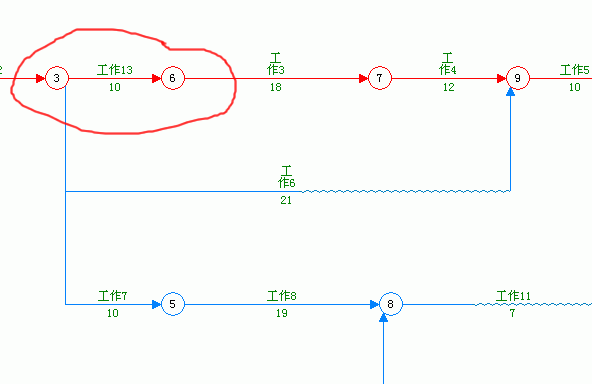

12、“工作13”为新增加的工作。

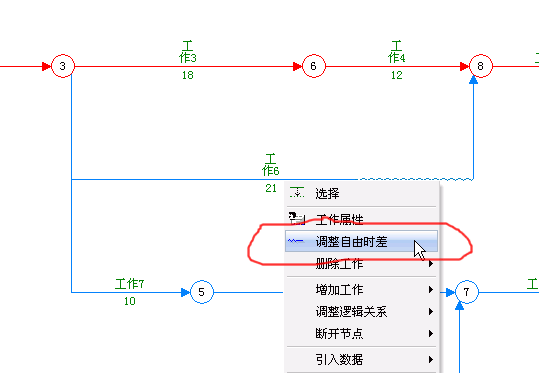

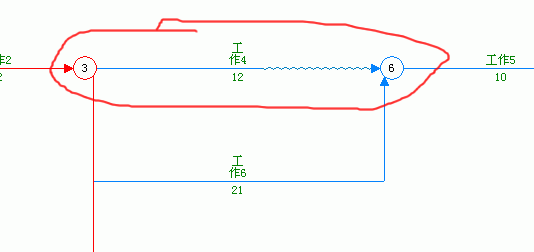

13、调整自由时差：在有自由时差的工作箭线上，点右键，会有“调整自由时差”菜单。
14、这个调整自由时差，是可以调整工作自由时差的位置。默认情况下，自由时差都是在工作的后面，使用调整功能，可以将自由时差调整到工作箭线的前面。

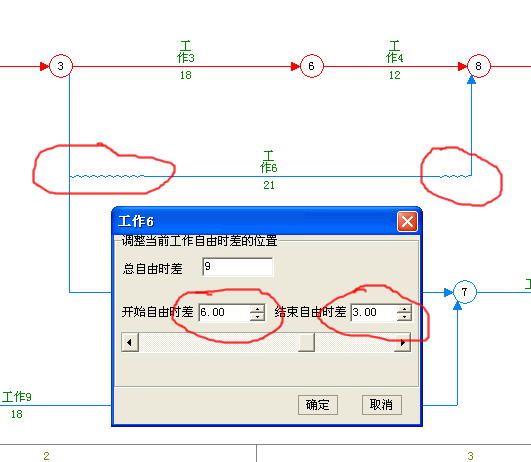

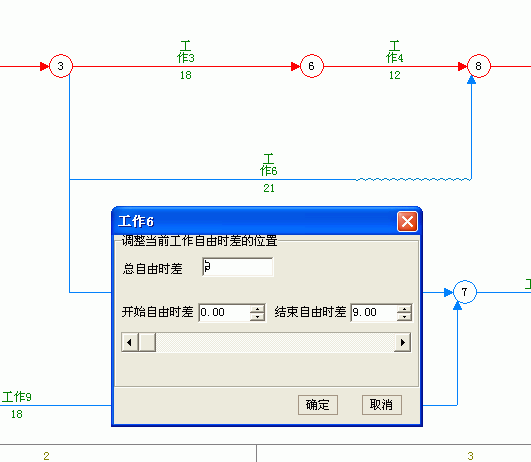

15、如下图所示，将开始自由时差的值设置为6，然后确定。

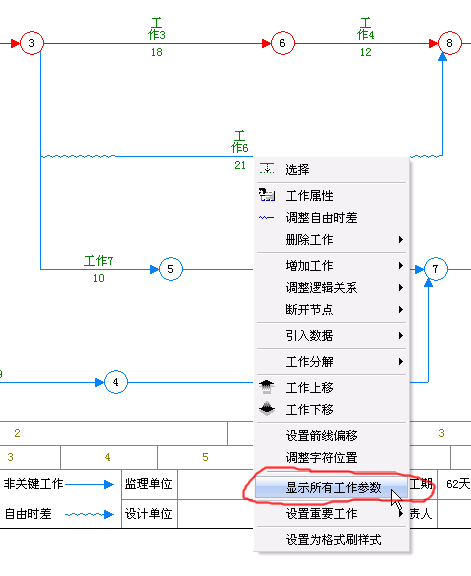

16、为了数字看的更清楚，进行下一步操作。显示所有参数。就是在工作箭线下面显示工作工期及自由时差两个数字。（默认情况下，只显示工作工期）

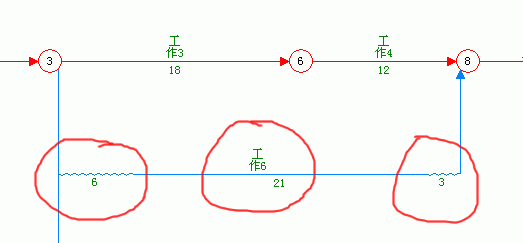

17、如下图所示，6为前自由时差，21为工作工期，3为工作后自由时差。
18、调整逻辑关系：可以调整开始节点或结束节点，以调整其前工作或后工作；还可以直接移动某个工作的位置。

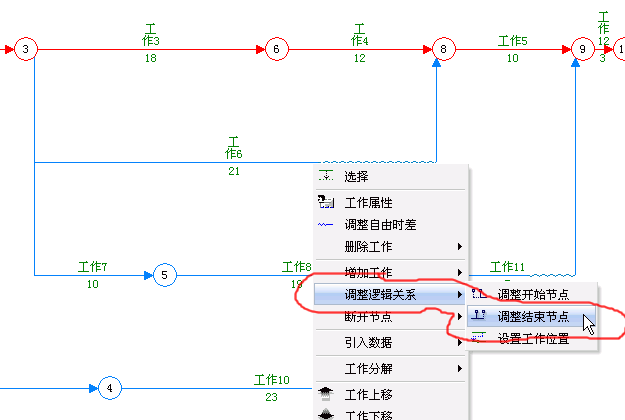

19、下面是使用“调整结束节点”的功能，在“工作6”的箭线上，单击鼠标右键，在弹出菜单中选择“调整逻辑关系-》调整结束节点”，此时弹出选择目标节点窗口。（上图中，工作6为工作5的前工作）

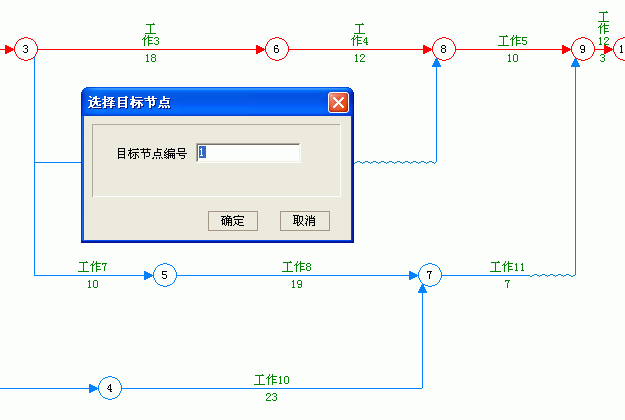

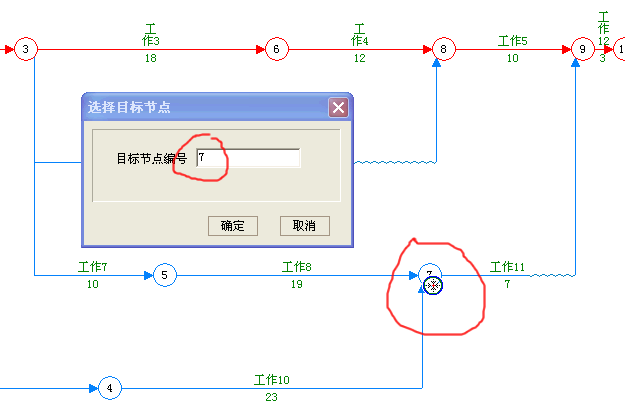

20、在节点7上单击鼠标左键，或者直接在目标节点编号后面的编辑框中输入7。然后确定。

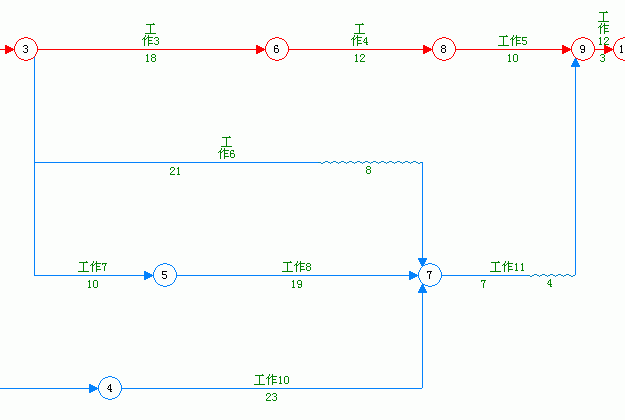

21、如下图所示，工作6的结束节点设置成了7。（原来工作6是工作5的前工作，现在工作6与工作5没有直接的前后逻辑关系，而是成了工作11的前工作）

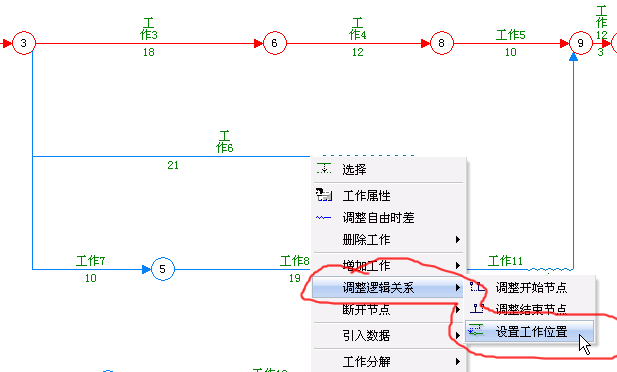

22、下面，在工作6箭线上点右键，在弹出菜单中选择“调整逻辑关系-》设置工作位置”

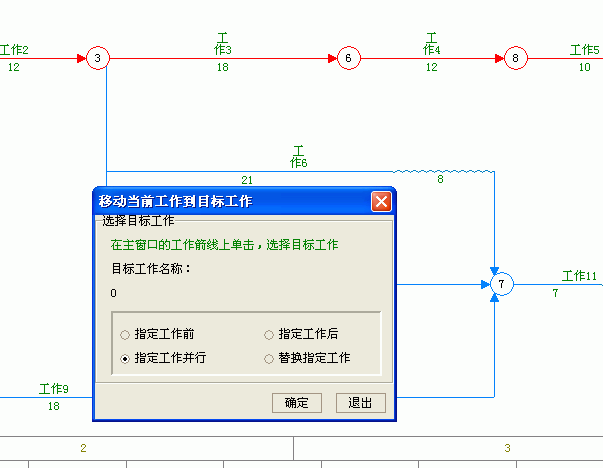

23、此时，弹出移动到目标工作选择窗口。

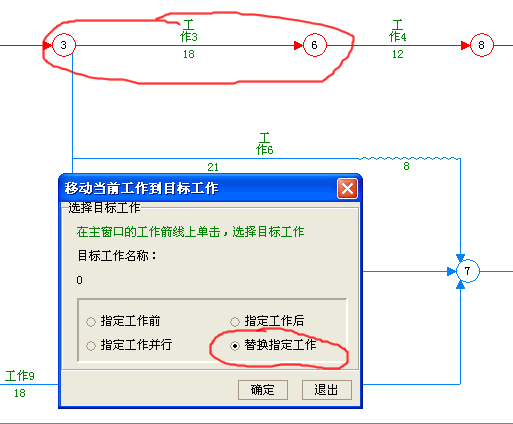

24、点击“替换指定工作”，然后在“工作3”箭线上点一下鼠标左键，确定。

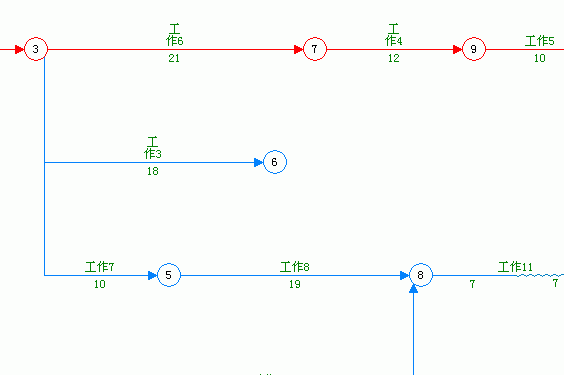

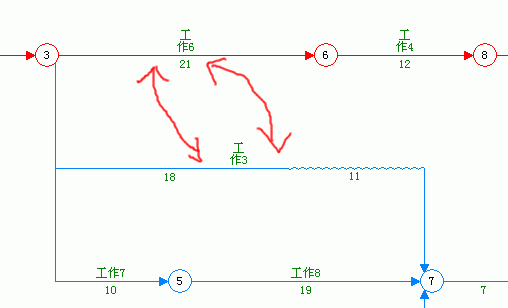

25、如下图所示，工作6与工作3换了位置。

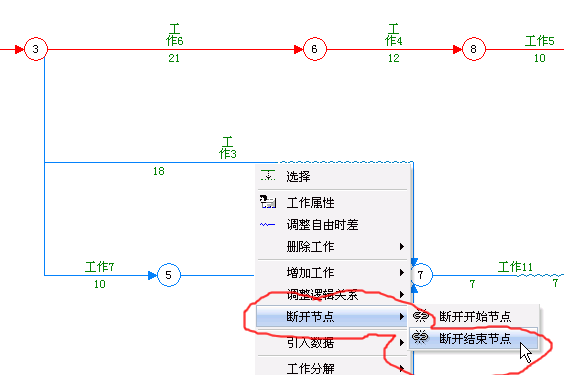

26、断开节点：解除前后工作间的逻辑关系。如下图所示，工作3为工作11的前工作。将鼠标移动到工作3的箭线上，点右键，在弹出菜单中选择“断开节点-》断开结束节点”
27、如下图所示，工作3与工作11已经没有了直接的前后逻辑关系。
29、下面，演示一下导入工作的功能。因为导入的工作会在网络图的下方，所以一般情况下，导入工作的时候，目标位置下面尽量不要有工作，否则会导致排版混乱。

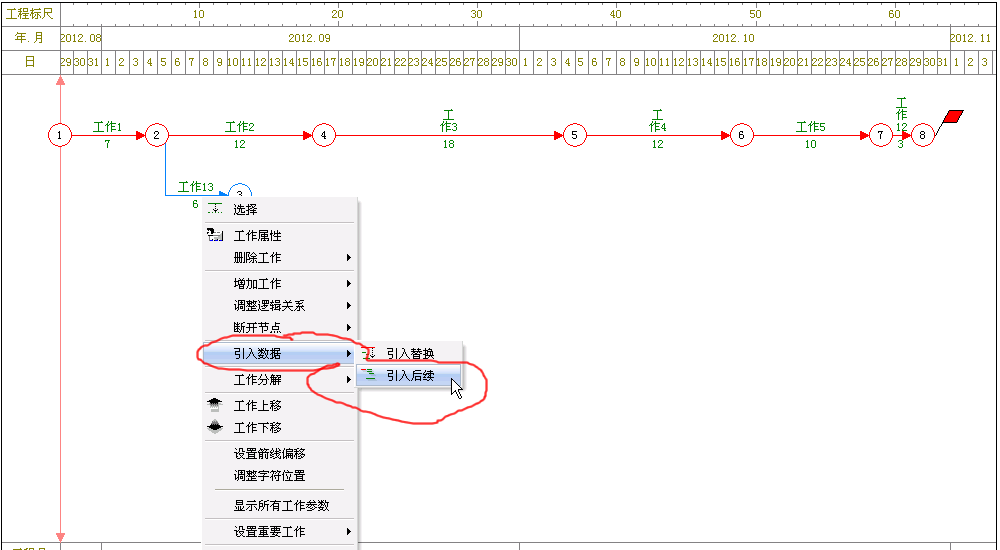

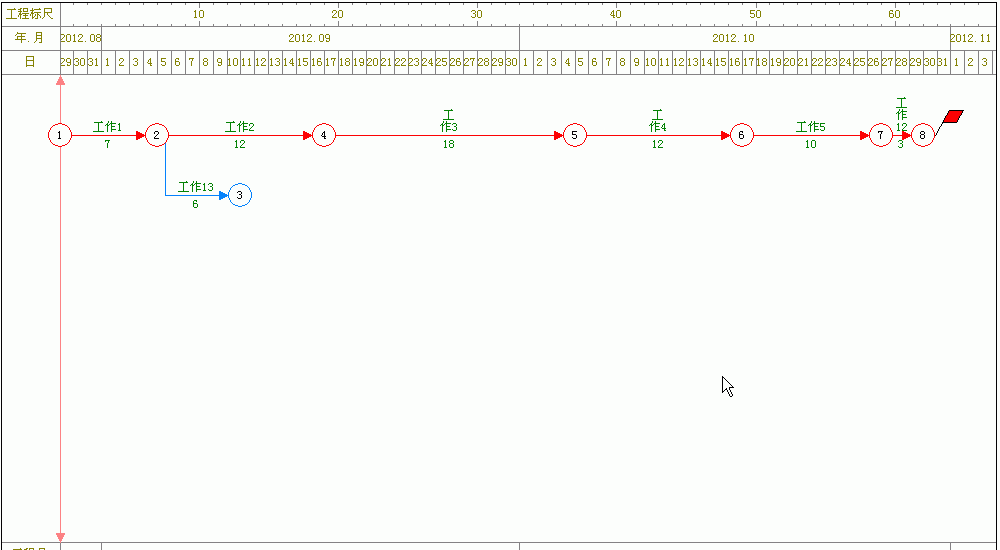

30、下面是在“工作13”后面导入数据。将鼠标移动到“工作13”箭线上，单击鼠标右键，在弹出菜单中选择“引入数据-》引入后续”

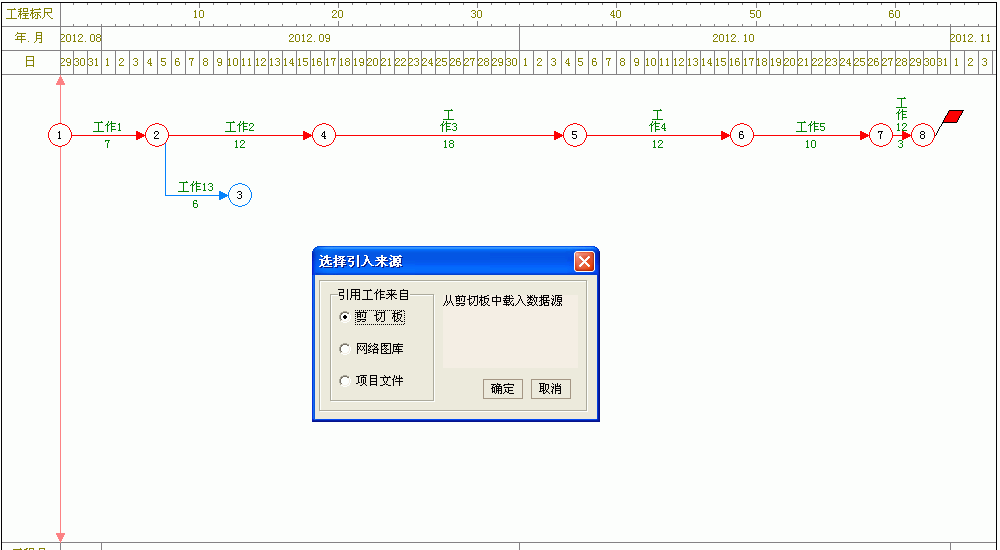

31、此时，弹出选择引入来源窗口。

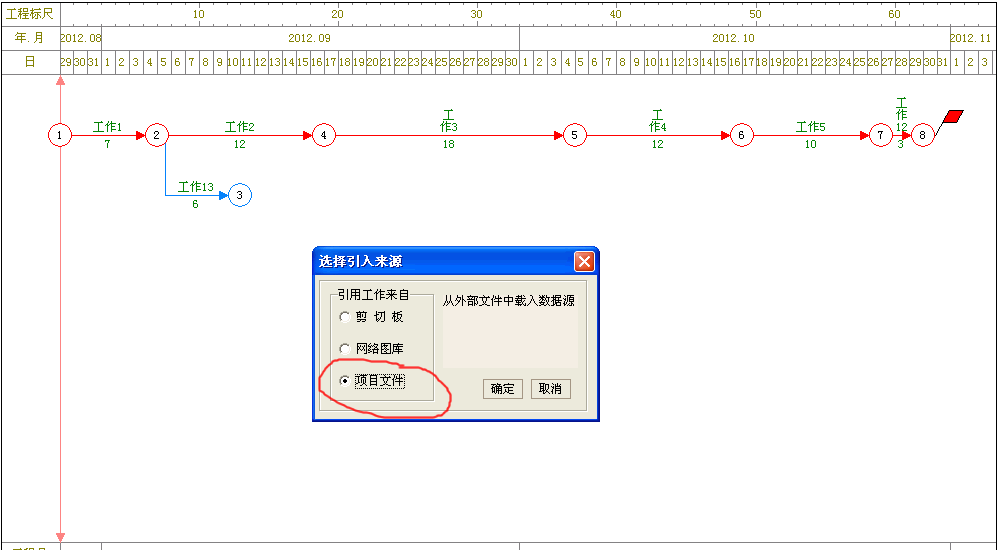

32、选择“项目文件”，然后点确定。

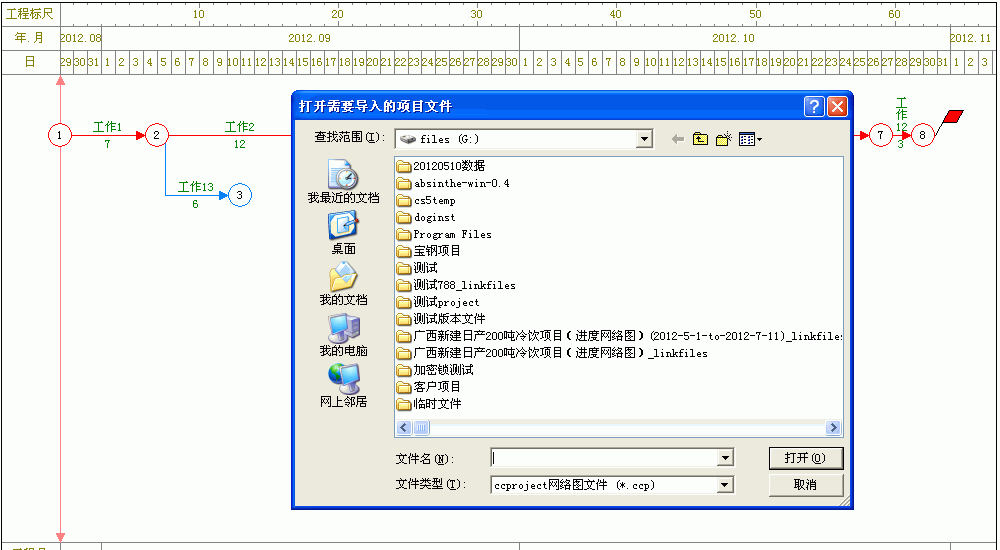

33、此时，弹出选择文件对话框。选择网络图文件，然后选择打开。

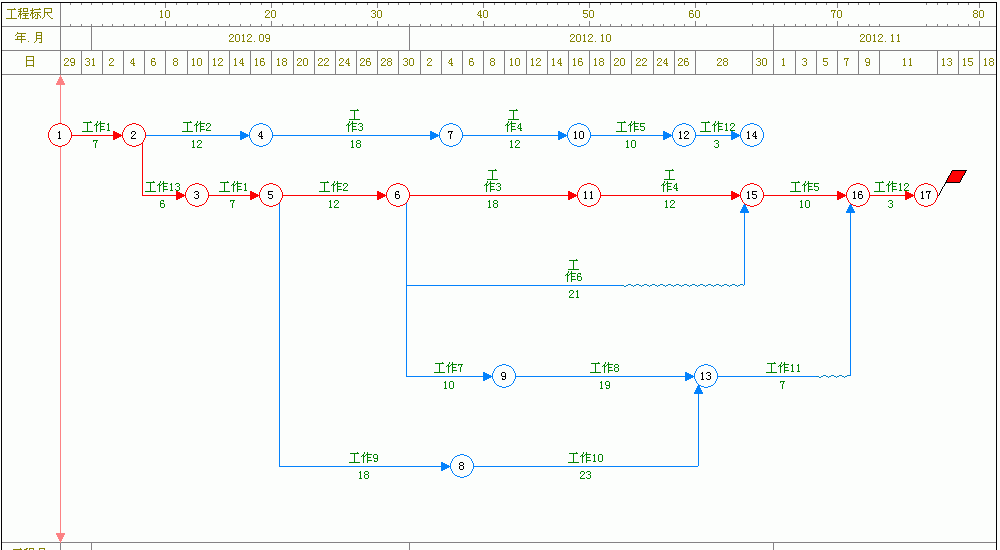

34、如下图所示，是导入的另一个网络图中的数据。
35、工作分解：可以将一个工作分解成两个工作；也可以分解成组件。（组件：由两个工作组合成一个工作的样子，一般是为了处理某工作执行一段时间后，另一个工作才开始的逻辑关系）

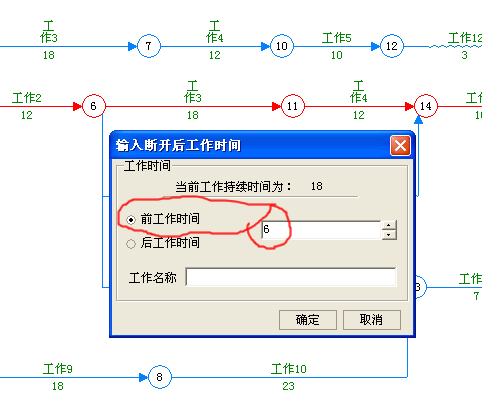

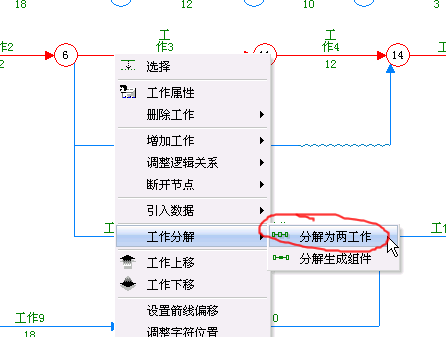

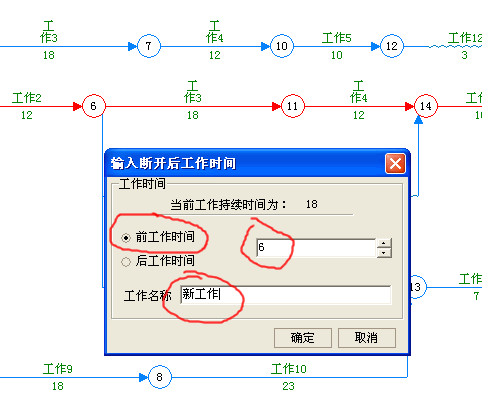

36、下面是分解成两工作的功能演示。

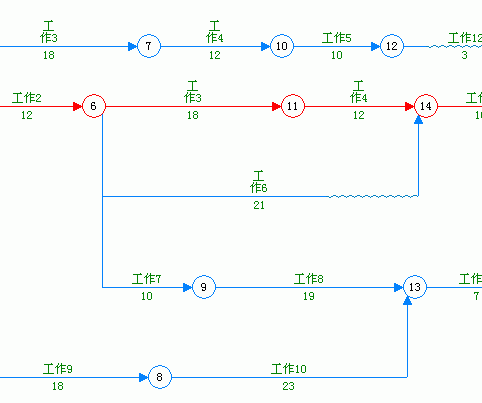

37、设置前工作时间，以及工作名称。

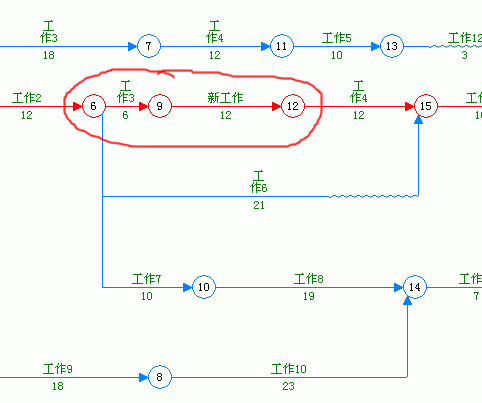

38、如下图所示，原来的“工作3，18天”分解成了“工作3，6天 和 新工作 12天”

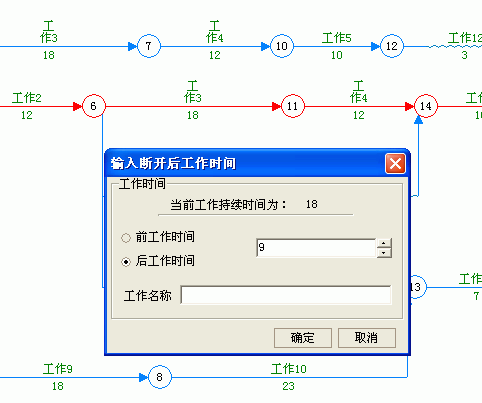

39、下面再演示分解成组件的功能。

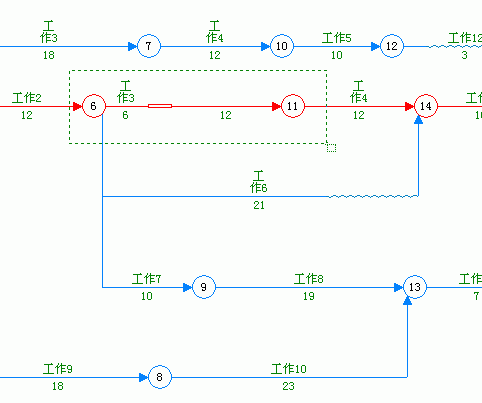

40、与分解成工作类似，只是不需要指定工作名称。

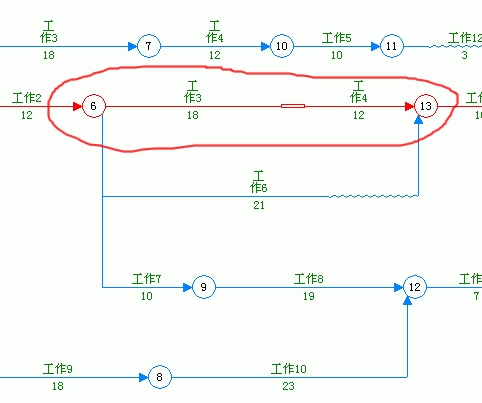

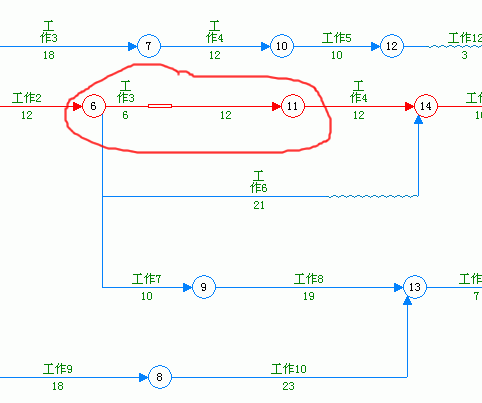

41、如下图所示，工作3分成了两部分，前面6天，后面12天，中间用小的矩形框连接。
42、下面调整一下逻辑关系。将鼠标移动到“工作6”箭线的前三分之一处。

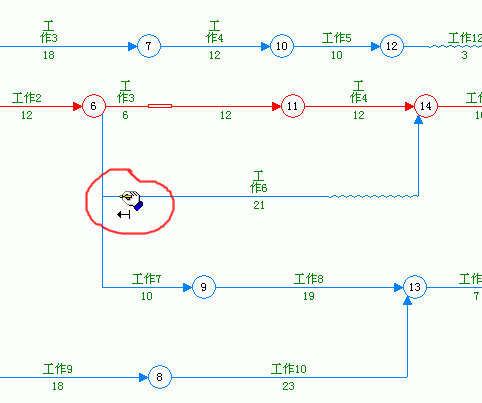

43、按下Shift键，同时按下鼠标左键，拖动到 小矩形框上，放开鼠标左键。

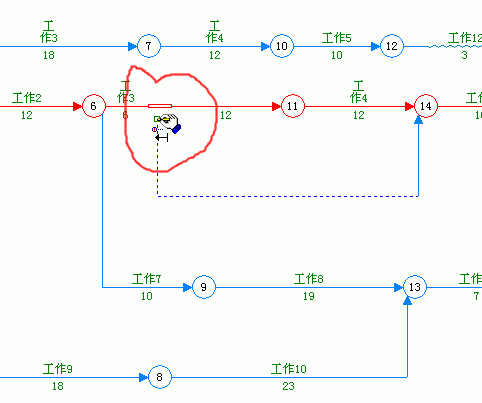

44、如下图所示的逻辑关系，表示“工作3开始6天之后，工作6开始”
45、同样的，组件工作还可以再次合并成单个工作。按下鼠标右键拖动，选择组件工作。

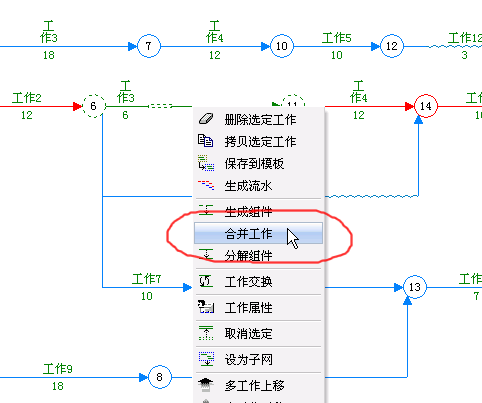

46、在被选择后，在被选择的工作箭线上点击鼠标右键，在弹出菜单中选择“合并工作”
47、如下图所示，组件工作重新合并为一个工作。

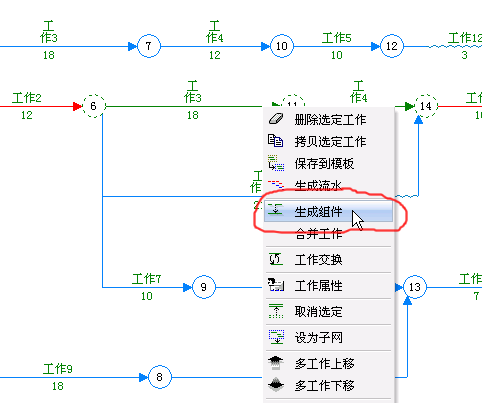

48、除前面的一个工作分解成组件工作外，还可以选择两个工作，合并成组件工作。如下图所示，选择“工作3，工作4两个工作”

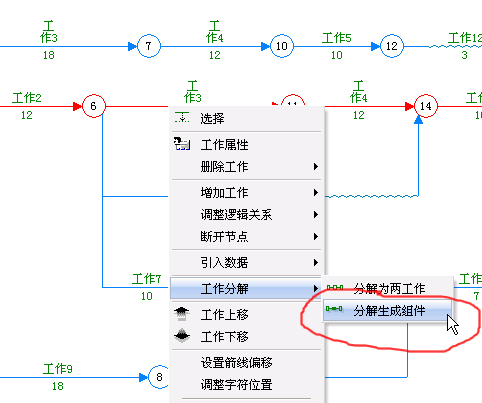

49、在被选择的工作箭线上，单击鼠标右键，在弹出菜单中选择 “生成组件”
50、如下图所示，生成前后有工作名称的组件工作。（如果不需要后面的工作名称，双击“工作4”的文字，在弹出窗口中直接删除工作名称即可）

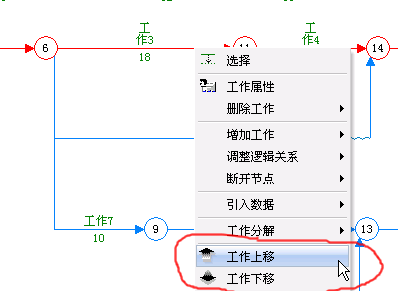

51、工作上移，工作下移：可以将对应的工作上移或下移一行。

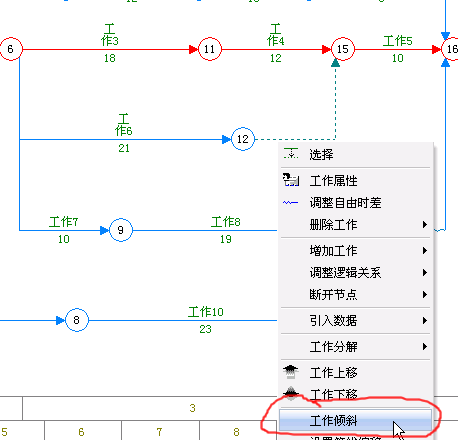

52、工作倾斜：可以将虚工作或挂起工作设置为斜线。将鼠标移动到虚工作或挂起工作上，点右键，弹出菜单中会有“工作倾斜”一项。

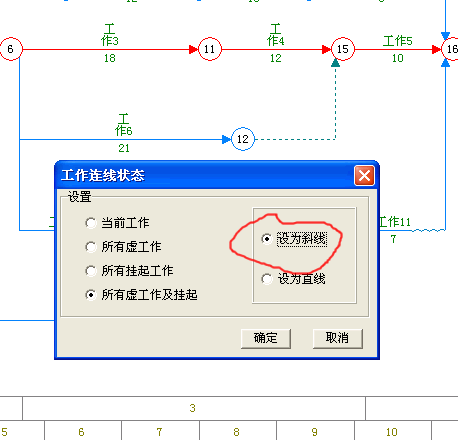

53、此时，弹出工作连续状态窗口。
54、选择“设为斜线”，确定。

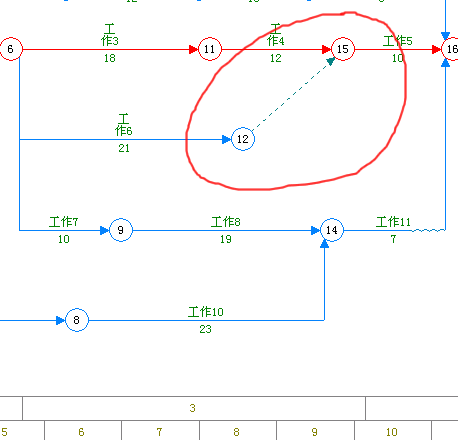

55、下图为显示效果。

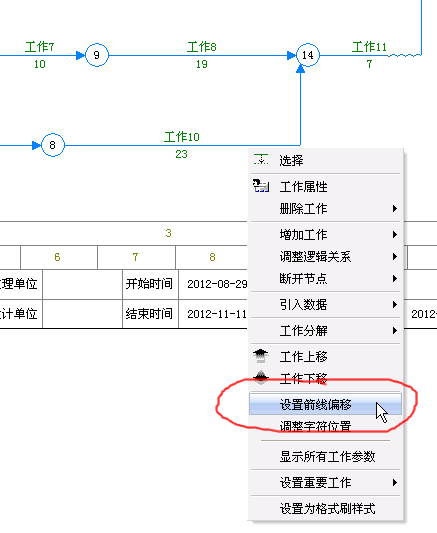

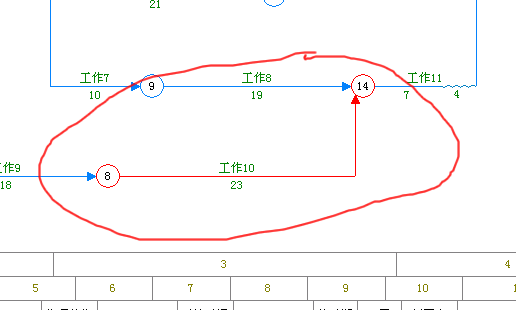

56、设置箭线偏移：可以将网络图中任意一个工作箭线设置为折线。将鼠标移动到“工作10”的工作箭线上，单击鼠标右键，在弹出菜单中选择“设置箭线偏移”。

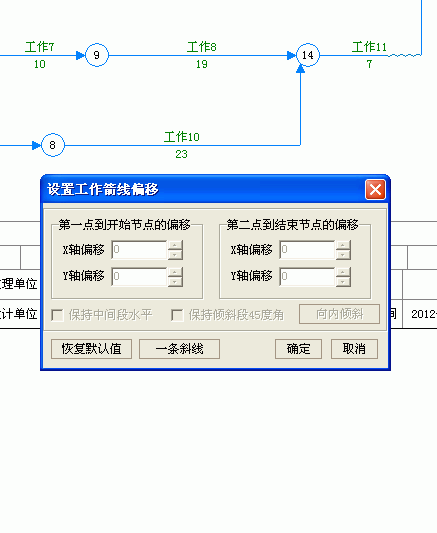

57、此时，弹出设置工作箭线偏移窗口。

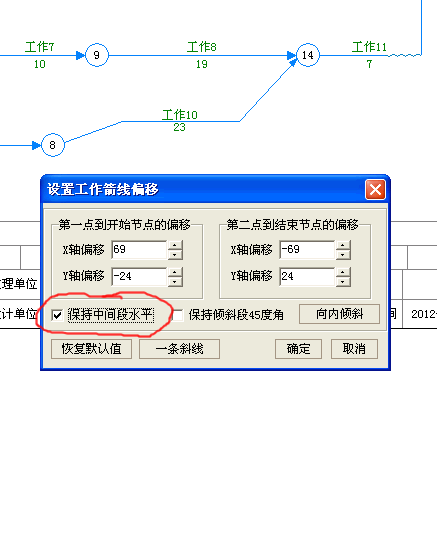

58、单击“一条斜线”按钮。如下图所示显示效果。
59、单击“保持中间段水平”，效果如下图所示。

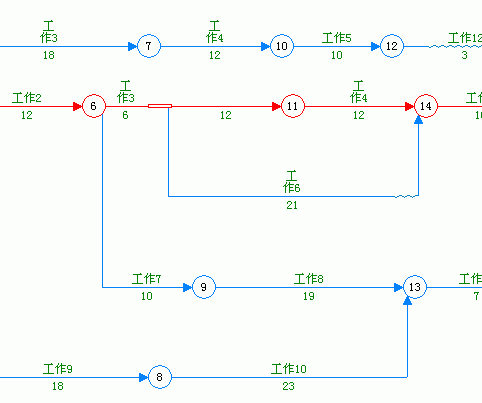

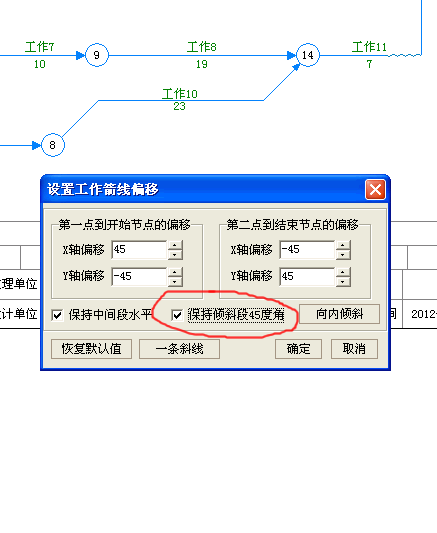

60、单击“保持倾斜段45度角”，效果如下图所示。如果需要，还可以调整中间两点的偏移坐标，达到预期效果。（45度斜线和水平、垂直线，是最直的，没有锯齿）
61、单击“恢复默认值”，恢复为折线。

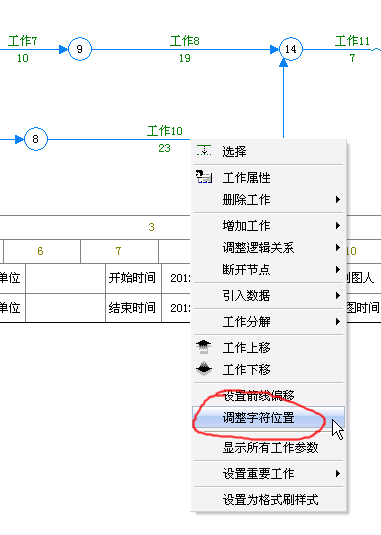

62、调整字符位置：在工作名称与其他工作名称、工作箭线发生交叉时，可以通过设置工作名称、偏移位置来避免交叉重叠。

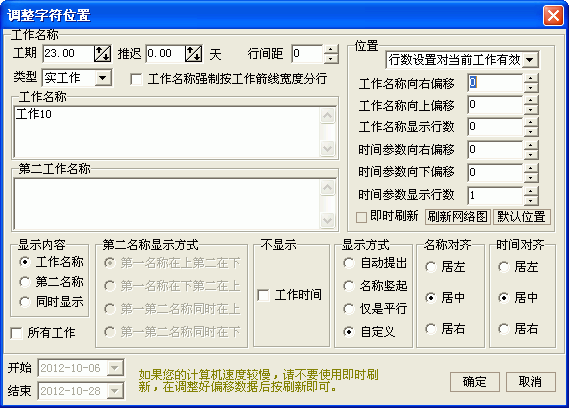

63、如下图所示，设置完成后确定。

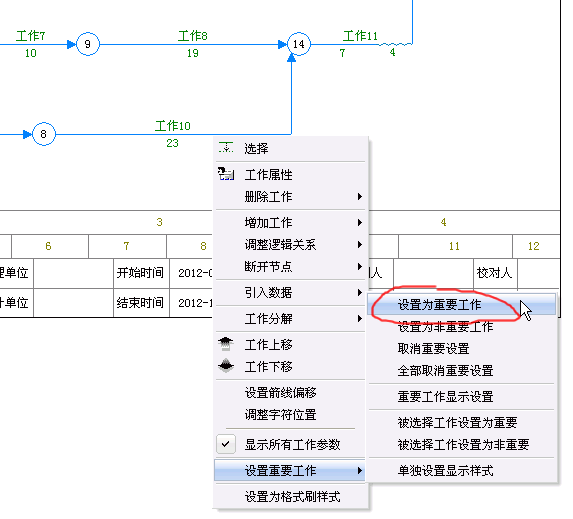

65、设置为重要工作：在网络图中，关键线路是根据工作工期及前后逻辑关系计算出来。但，有些时候，有些工作需要重点标注出来。对此，可以使用重要工作的方法来解决。将鼠标移动到工作箭线上，点鼠标右键，在弹出菜单中选择“设置重要工作-》设置为重要工作”

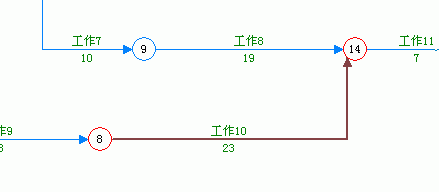

66、如下图所示，设置为重要工作后，当前工作显示为与关键工作同样的颜色。

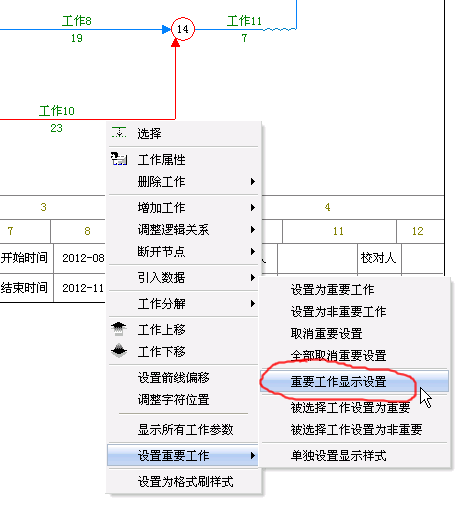

67、当然，重要工作可以根据需要设置成区别于关键工作、非关键工作的颜色。将鼠标移动到工作箭线上，单击鼠标右键，在弹出菜单中选择“设置重要工作-》重要工作显示设置”

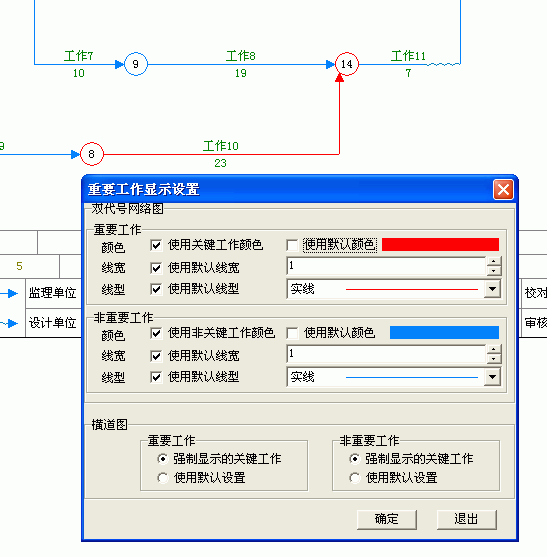

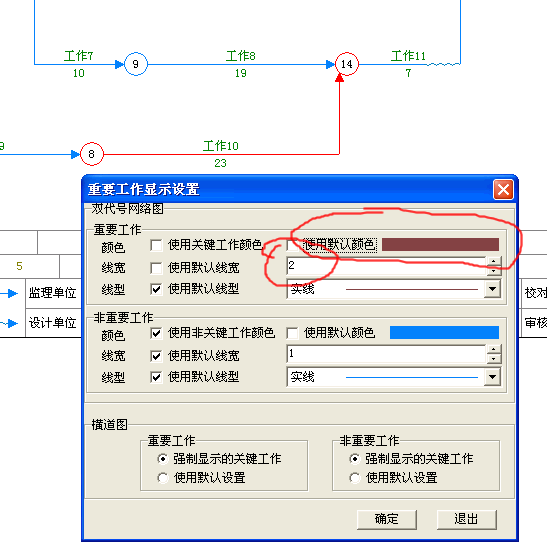

68、此时，弹出重要工作显示设置窗口。
69、修改线宽及颜色，然后确定。

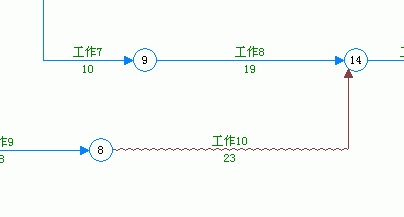

70、如下图所示。重要工作显示为其他颜色。

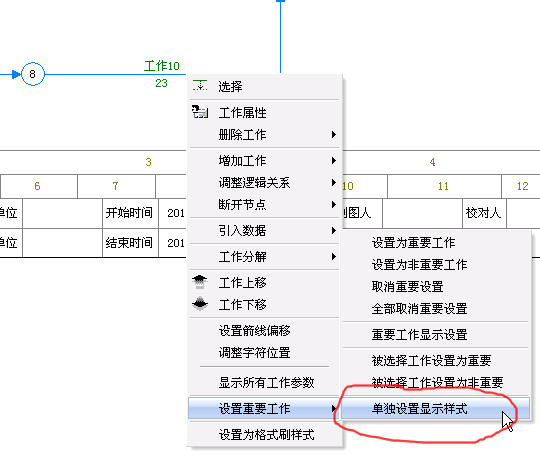

71、单独设置显示样式：可以设置网络图中任何一个工作的线型及颜色。将鼠标移动到工作箭线上，单击鼠标右键，在弹出菜单中选择“设置重要工作-》单独设置显示样式”

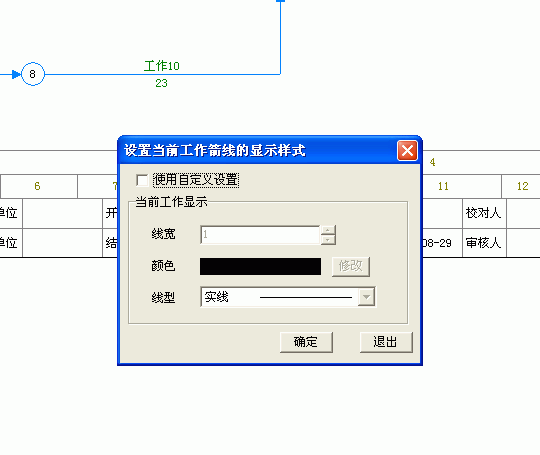

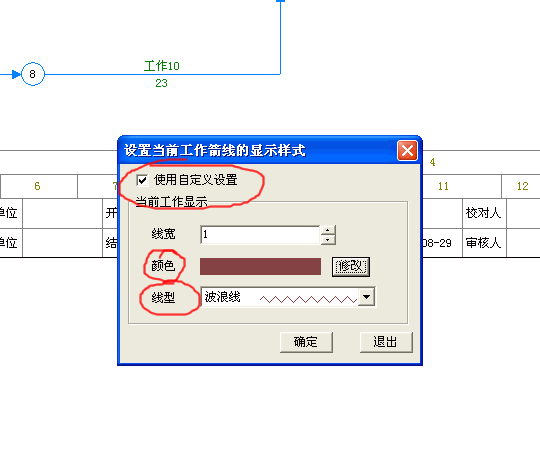

72、此时，弹出设置当前工作箭线样式窗口。
73、选择“使用自定义设置”，修改颜色及线型。然后确定。
74、下图单独设置工作的显示效果。

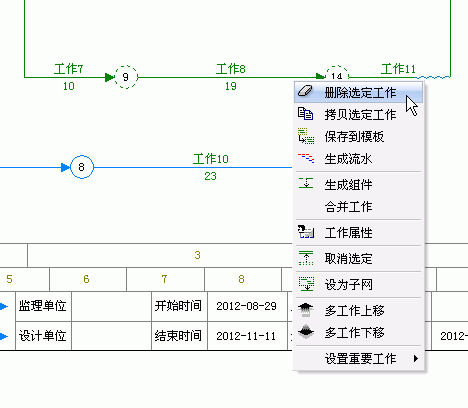

75、工作被选择后，点右键，弹出菜单与选择前不同。可以批量删除；另外，可以拷贝然后粘贴（参见软件的拷贝粘贴功能），可以生成流水（参见流水部分），还可以保存为模板以供其他网络图调用（参见模板部分）
　
