主窗口第一行菜单介绍
| 主窗口菜单，分为三行。下面介绍第一行菜单对应的功能。 |

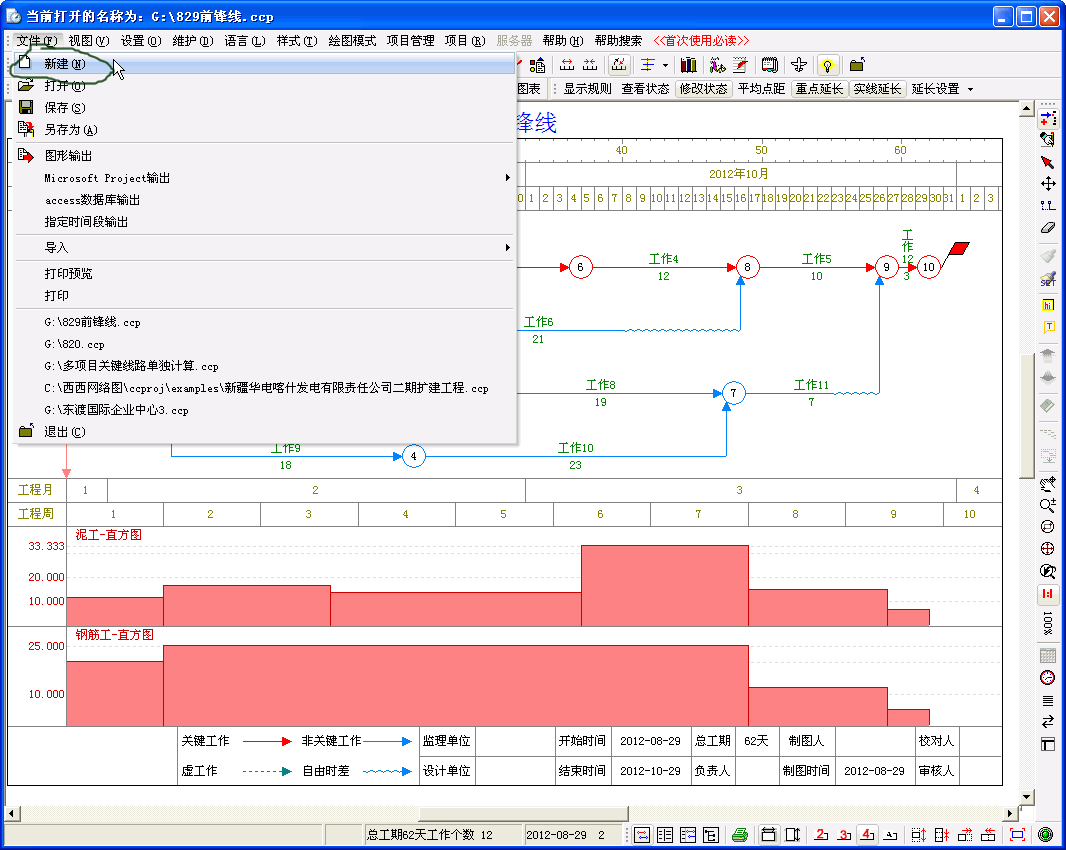

| 1、“文件-》新建”菜单，可以打开新建项目窗口。在编制进度计划前，必须要新建项目。 |
 |
| 2、如下图所示。在新建项目窗口中，输入项目名称、网络图标题、横道图标题等内容，然后点击确定即可。 |
 |
| 3、“文件-》打开”菜单，可以打开已经存在的网络图文件，进行查看或编辑。 |
 |

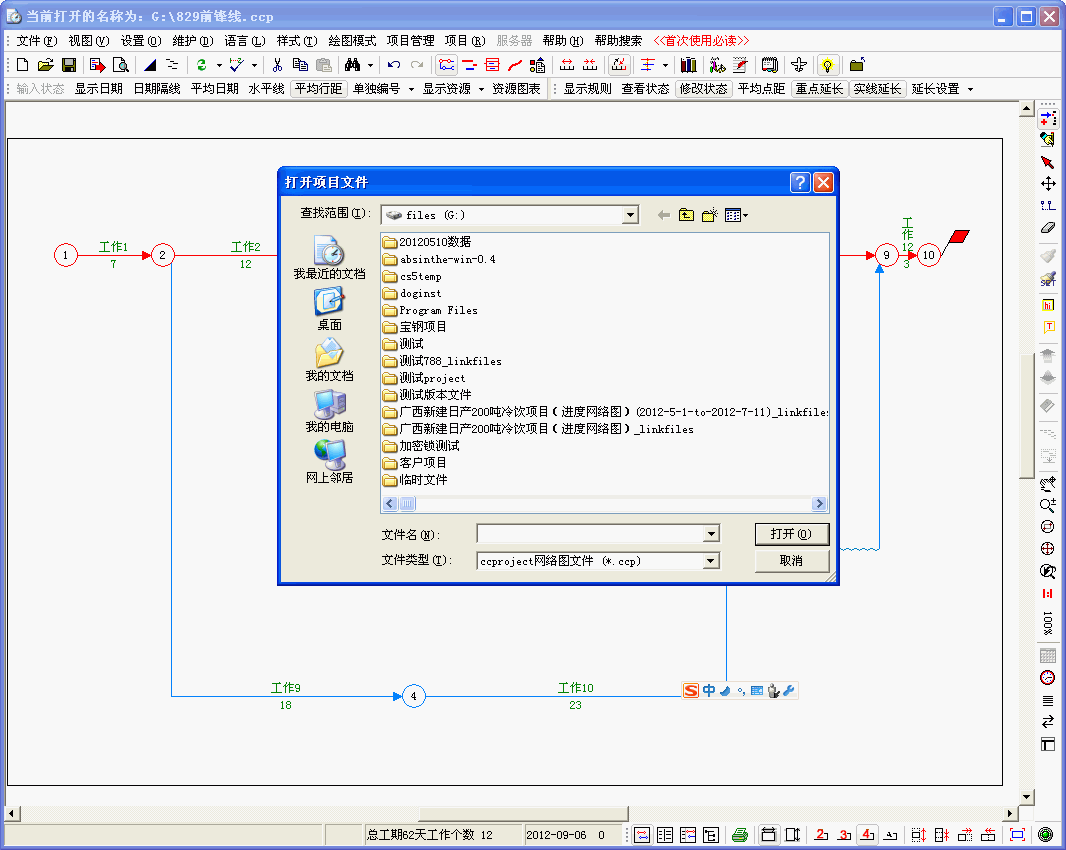

| 4、如下图所示，在弹出的“打开项目文件”窗口中，找到网络图文件点击打开即可。 |
 |
| 5、“文件-》另存为”菜单，可以把当前打开的文件保存为另外名称的文件。 |
 |

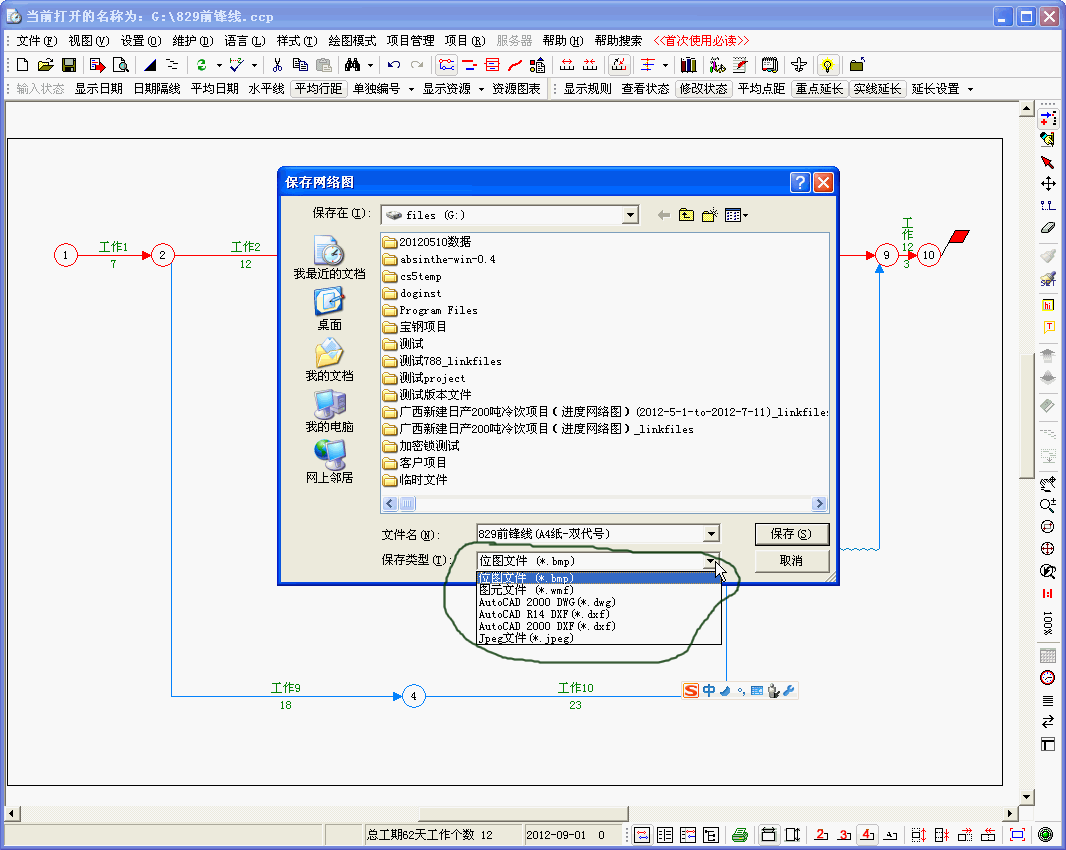

| 6、“文件-》图形输出”菜单，可以将当前网络图保存成bmp，jpeg,wmf等文件可以，也可以输出为CAD文件格式。 |
 |

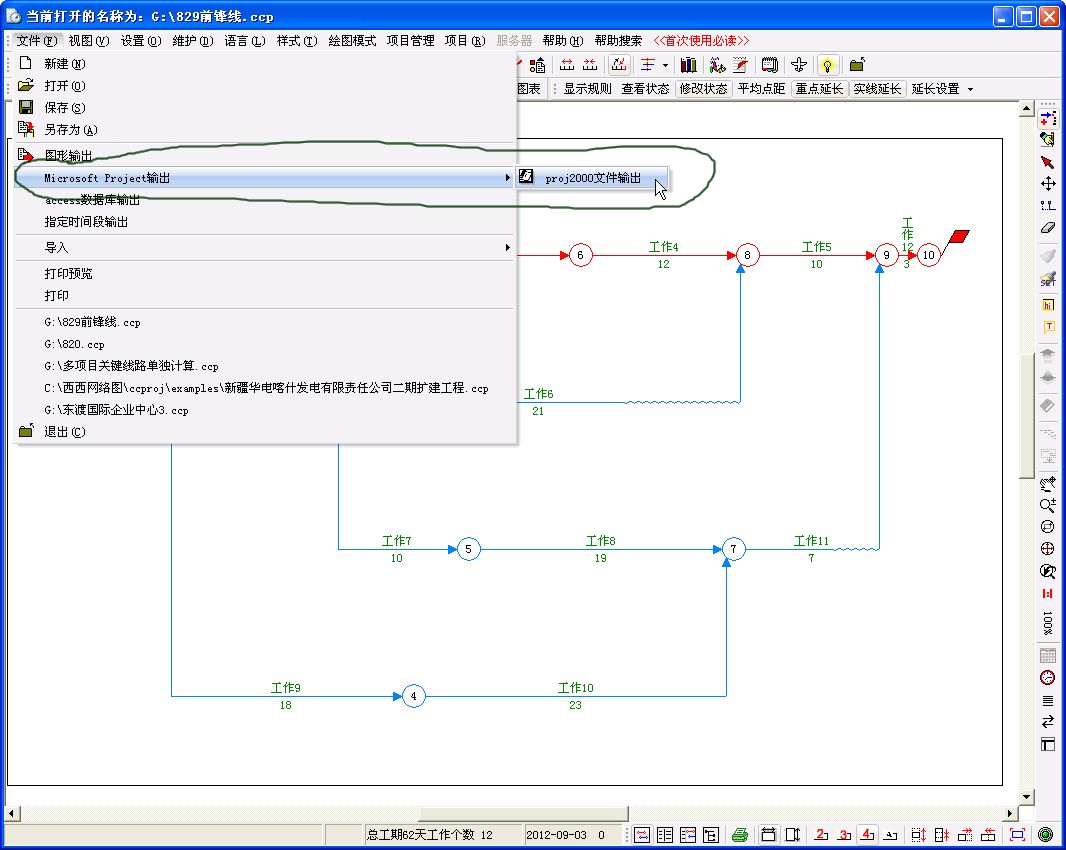

| 7、“Microsoft Project输出”菜单，可以输出project20003格式的文件。 |
 |

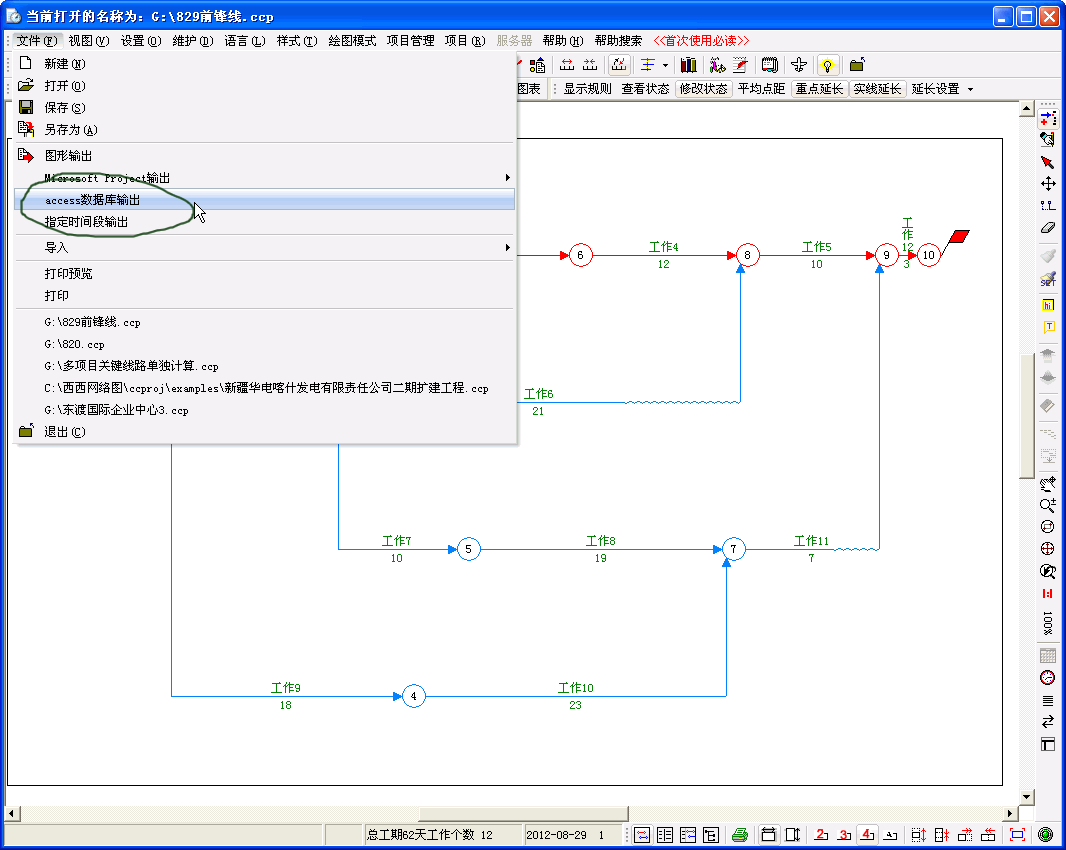

| 8、“access数据库输出”菜单，可以输出为access格式的文件，方便二次开发时提取数据。 |
 |
| 9、“文件-》指定时间段输出”菜单项，截取当前项目中指定时间段内的工作，生成一个单独的网络图。这个功能可以方便的生成月计划网络图。 |
 |

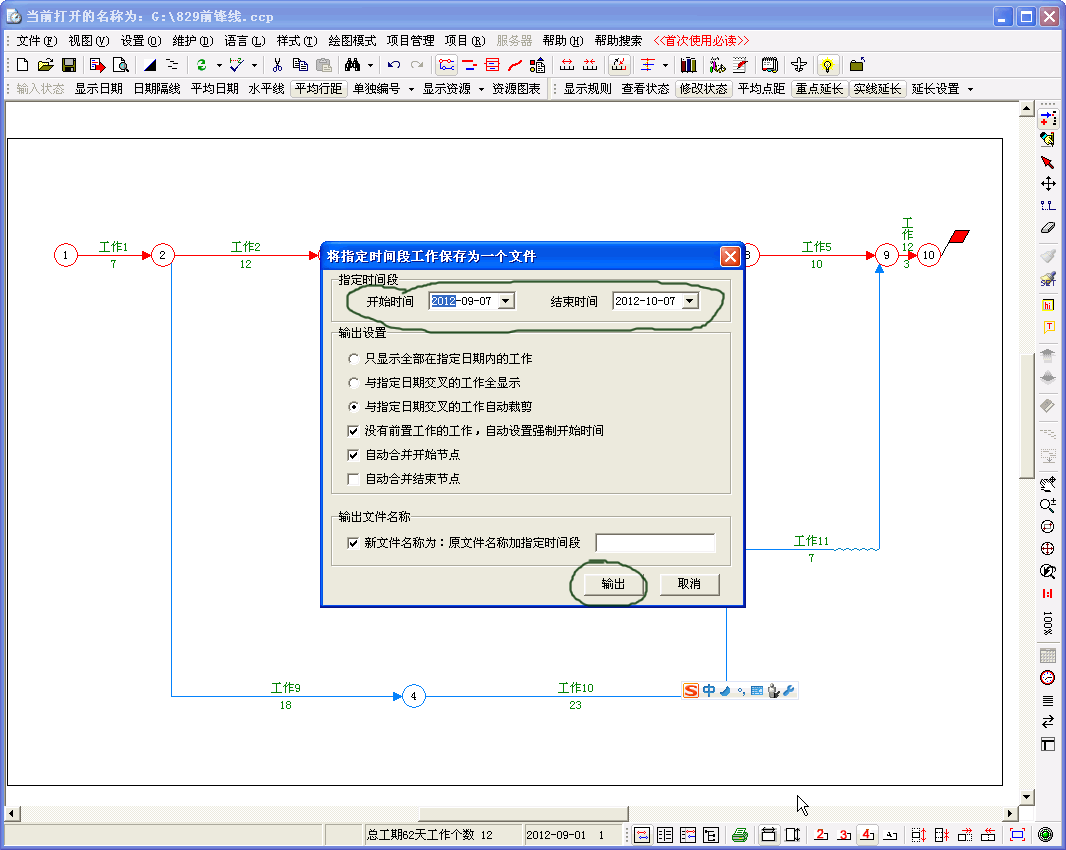

| 10、如下图所示，在弹出的指定时间段保存文件窗口中，设置好开始结束时间，然后点击“输出”按钮即可。 |
 |

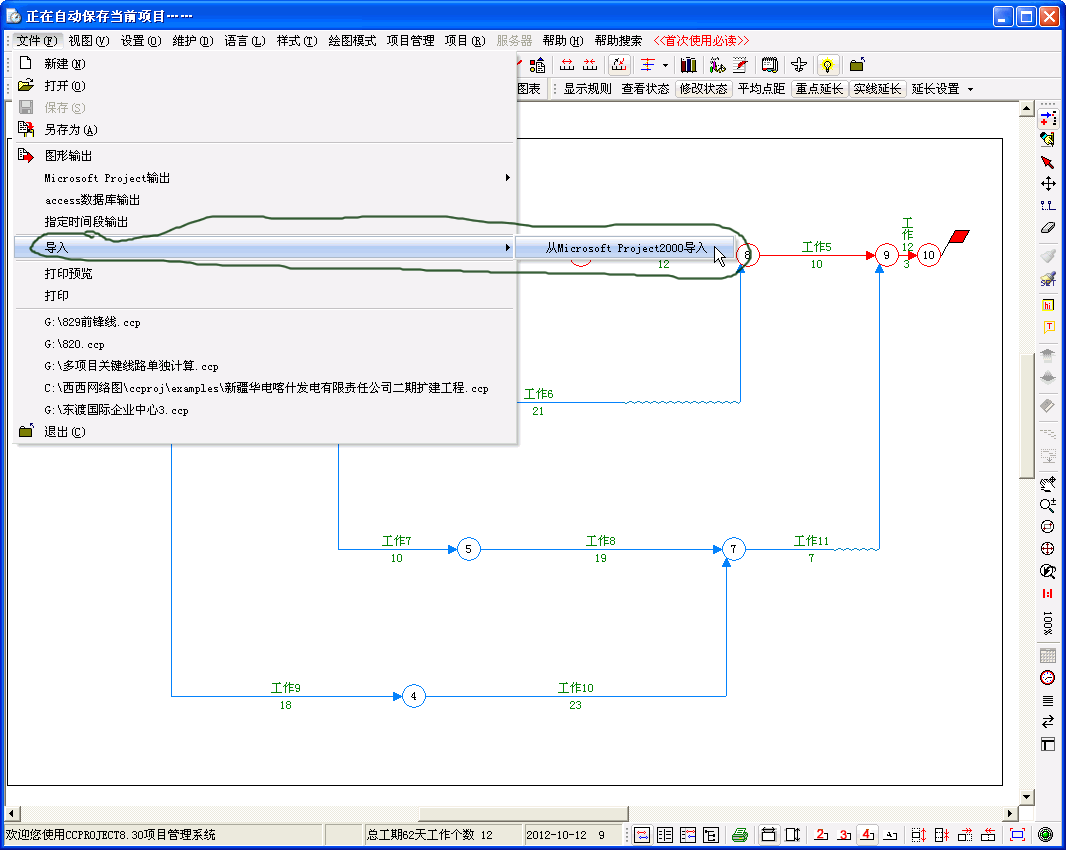

| 11、“导入-》从 Microsoft Project”菜单，可以允许用户导入project2003格式的文件。 |
 |

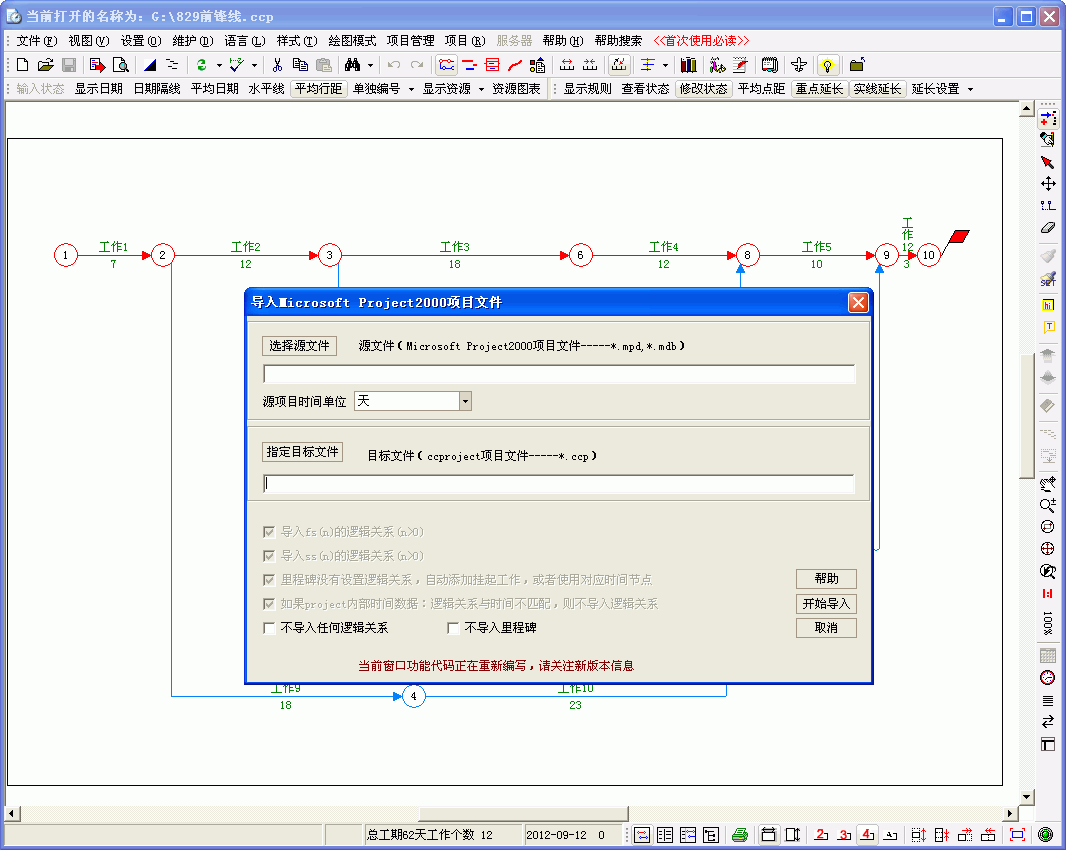

| 12、在弹出窗口中，选择Project 2003文件，并且指定输出目标文件名称，点开始导入即可。这里的project文件格式，要在project2003中另存为mdb数据库格式文件，然后再导入。暂时不支持2007及以后版本的导入导出。（导入的project2003数据，生成的网络图可以需要调整，对于数据比较多，逻辑关系复杂的横道图导入后会很乱，建议用户手工编制网络图文件，然后再生成横道图） |
 |
| 13、“打印预览”菜单，会进入打印状态。 |
 |

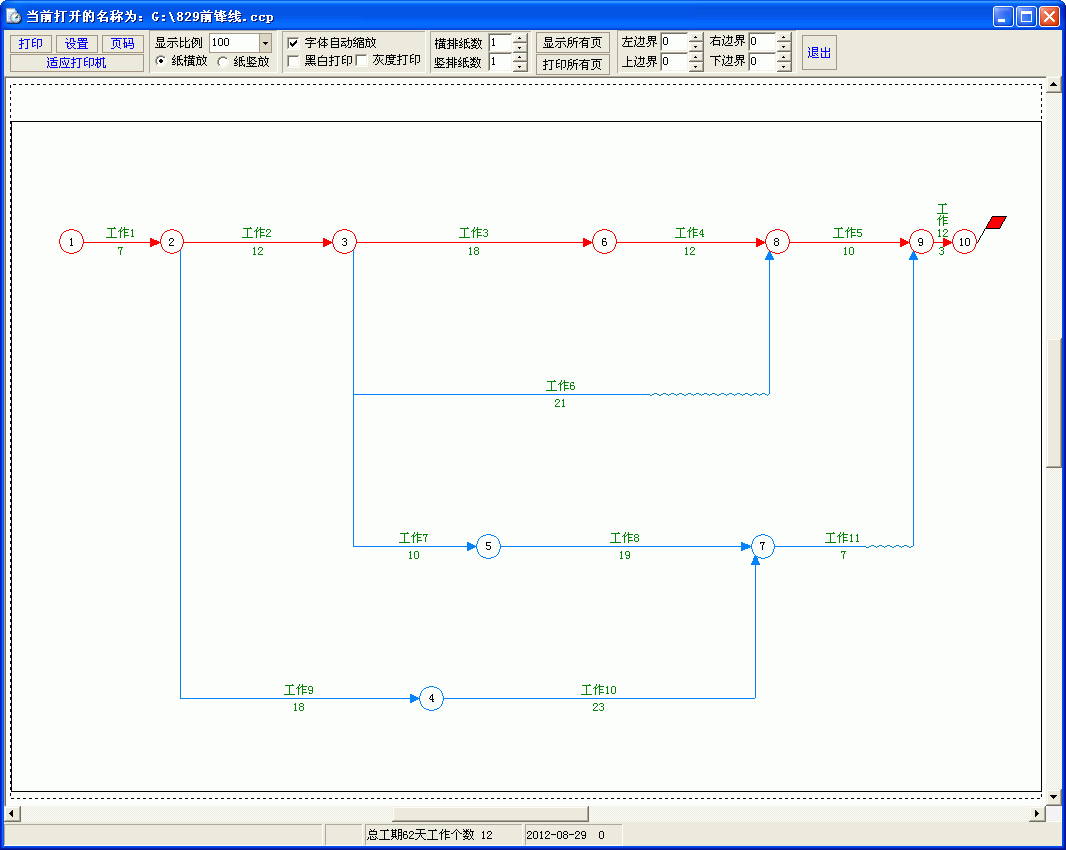

| 14、进入打印状态窗口后，可以设置打印项，然后点击打印按钮开始打印。 |
 |

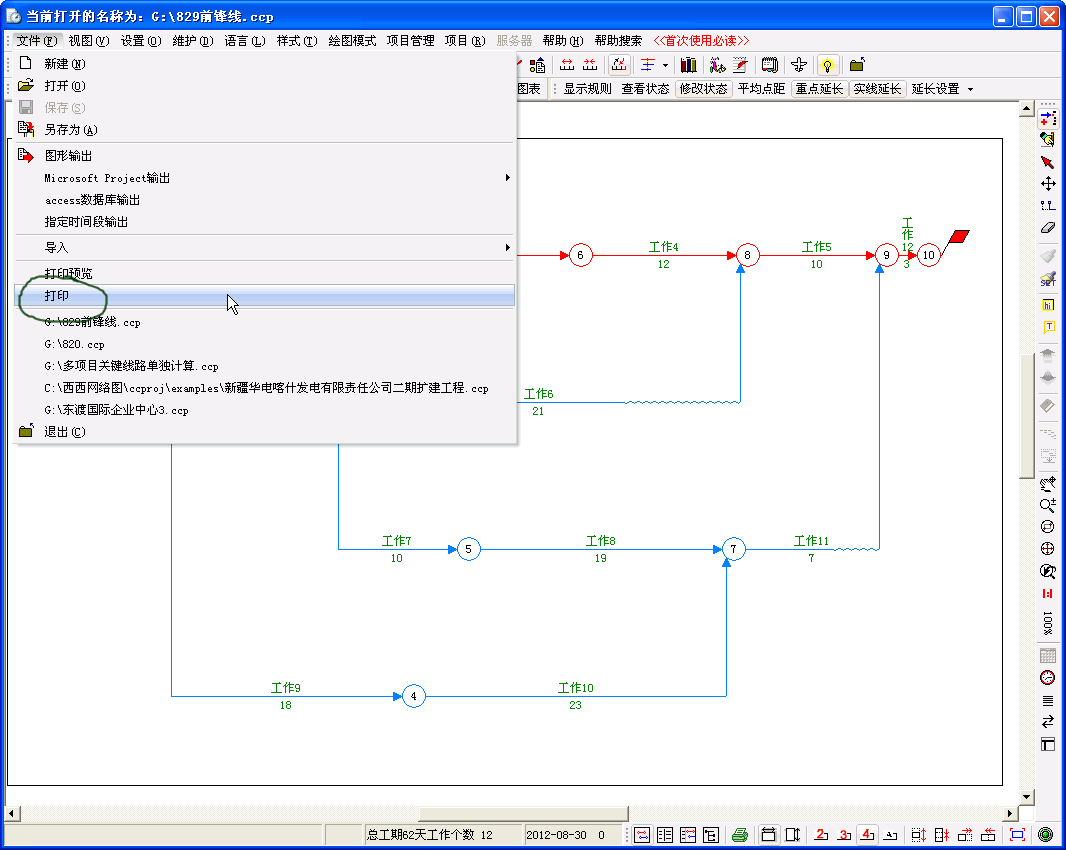

| 15、“文件-》打开”菜单可以实现快速打印功能。在打印时，都是使用默认的打印机参数。建议用户在“打印预览”窗口后设置好后再打印。 |
 |

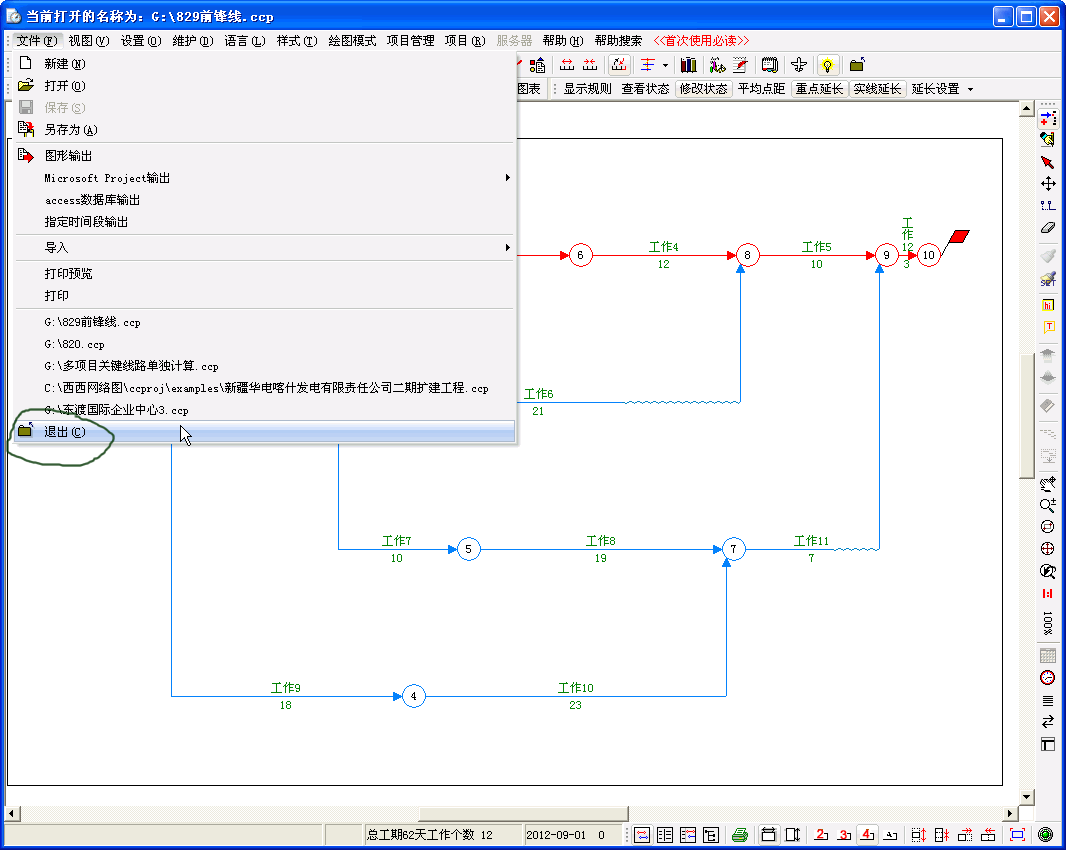

| 16、“文件-》退出”菜单，在有项目打开的时候，关闭软件；在没有项目打开的时候，退出软件。 |
 |

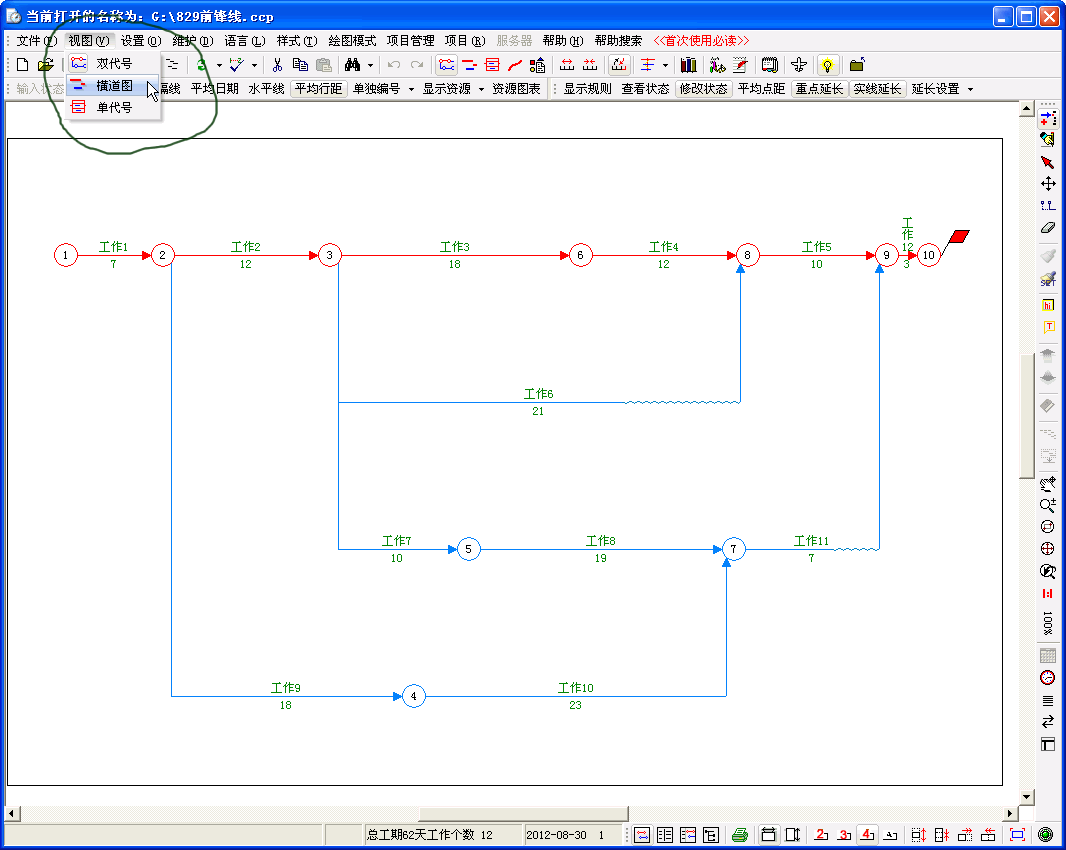

| 17、“视图”下面的三个菜单，可以在“双代号、横道图、单代号”之间切换。 |
 |

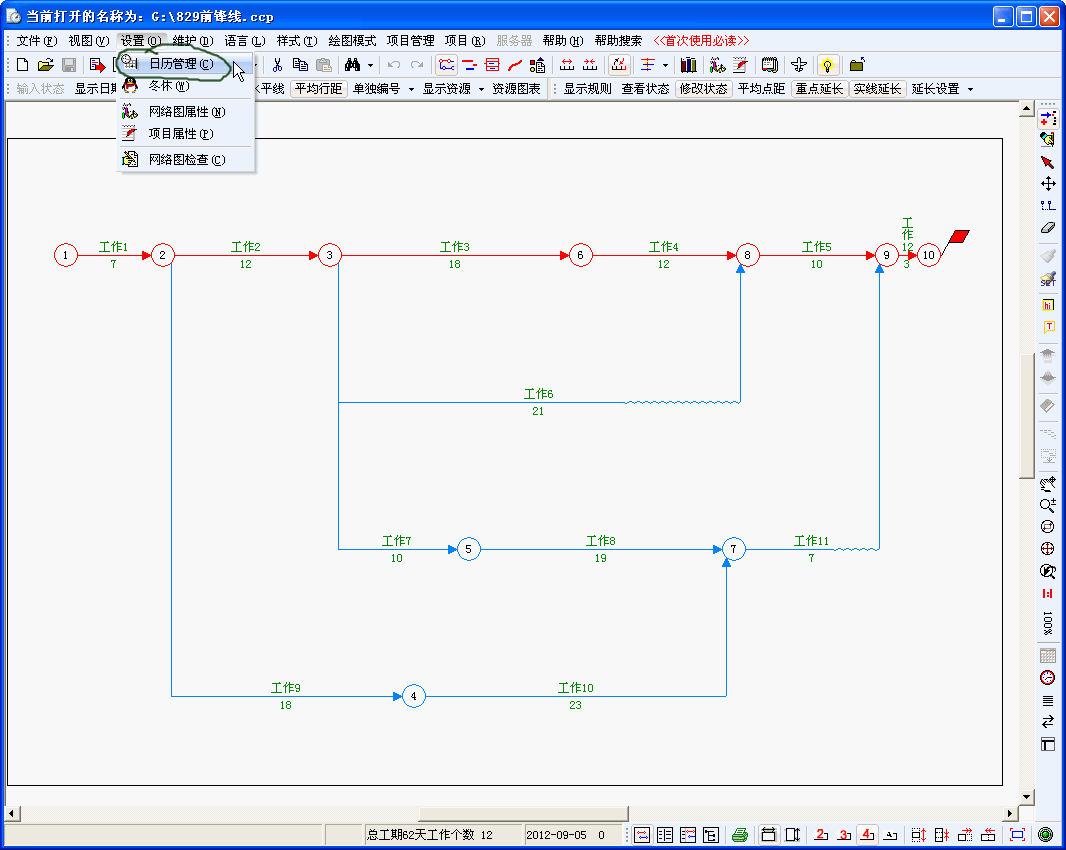

| 18、“设置-》日历管理”，可以设置日历的工作日、休息日等内容。 |
 |

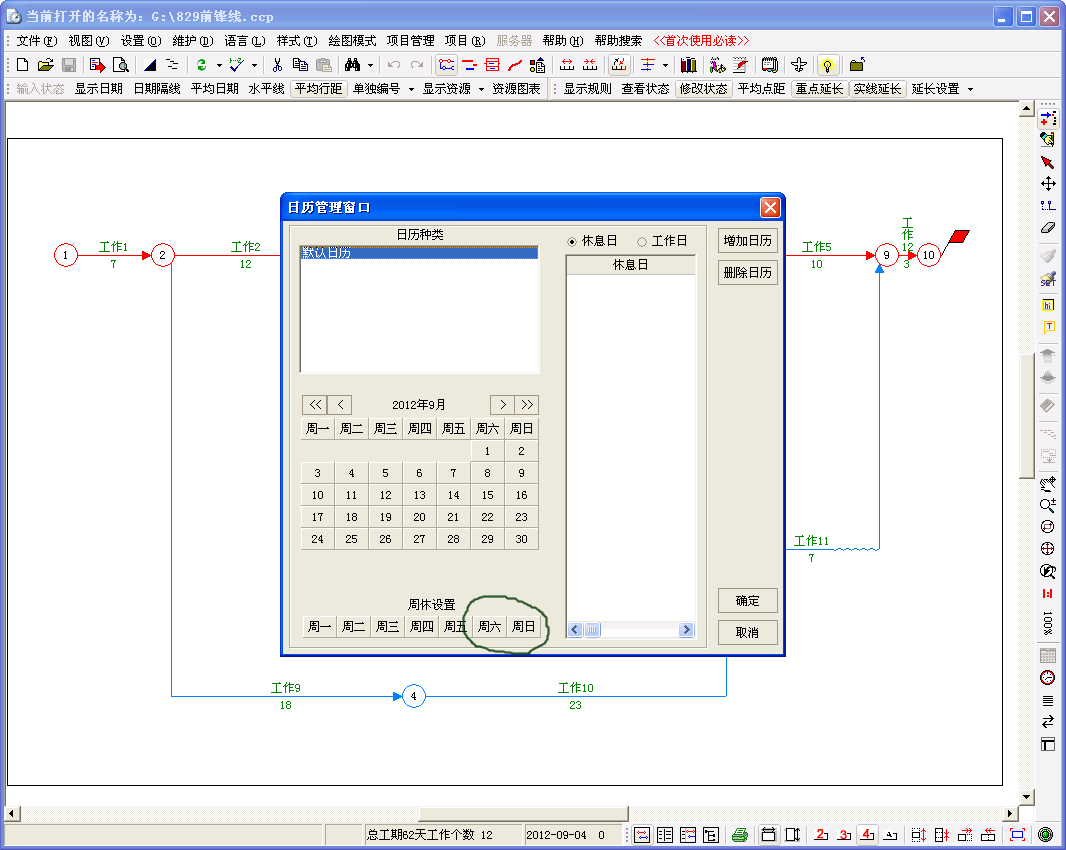

| 19、 如下图，在“周六”按按钮双击鼠标左键，即可将周六设置为休息日；再次双击，重新设置为工作日。周日同样这样操作。 |
 |
| 20、“设置-》冬休”，可以设置项目的冬休。（冬休：在北方地区，每年都有几个月完全不能施工，所有工作全部停下来。在连续休假，如十一、春节，也可以用冬休来表示） |
 |

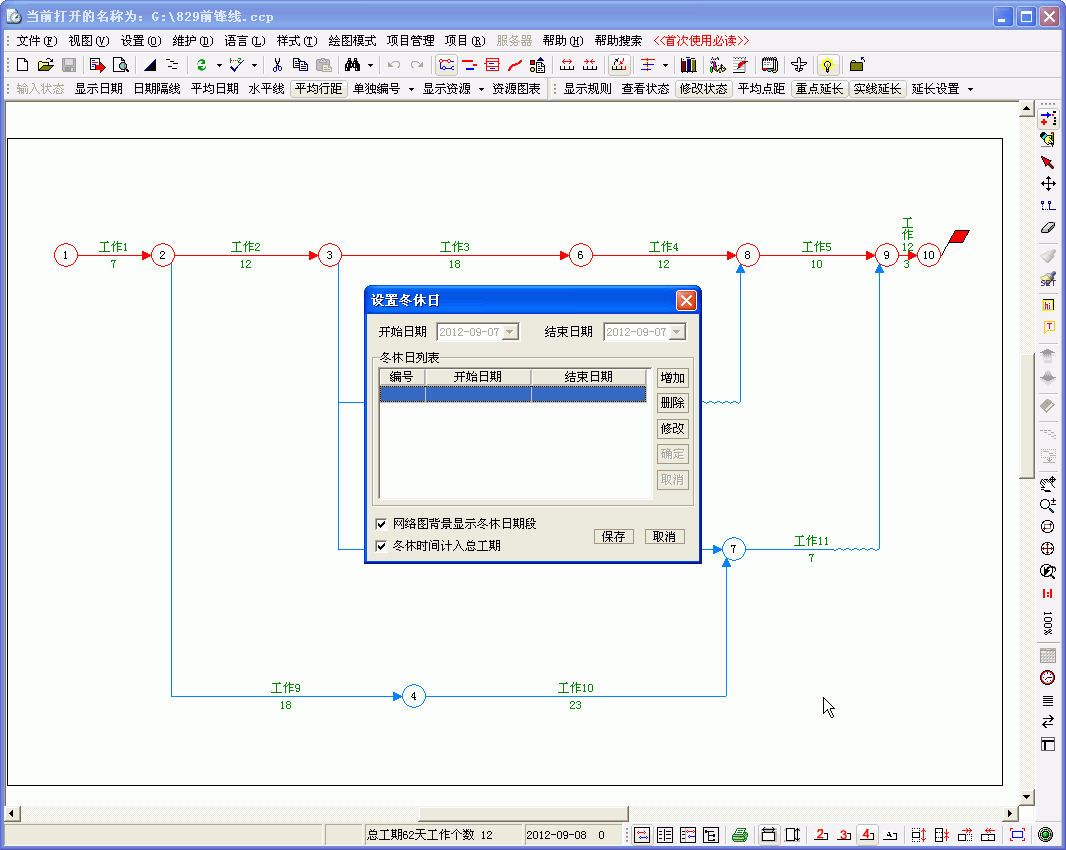

| 21、如下图所示，点击增加按钮，然后设置开始、结束日期。 |
 |

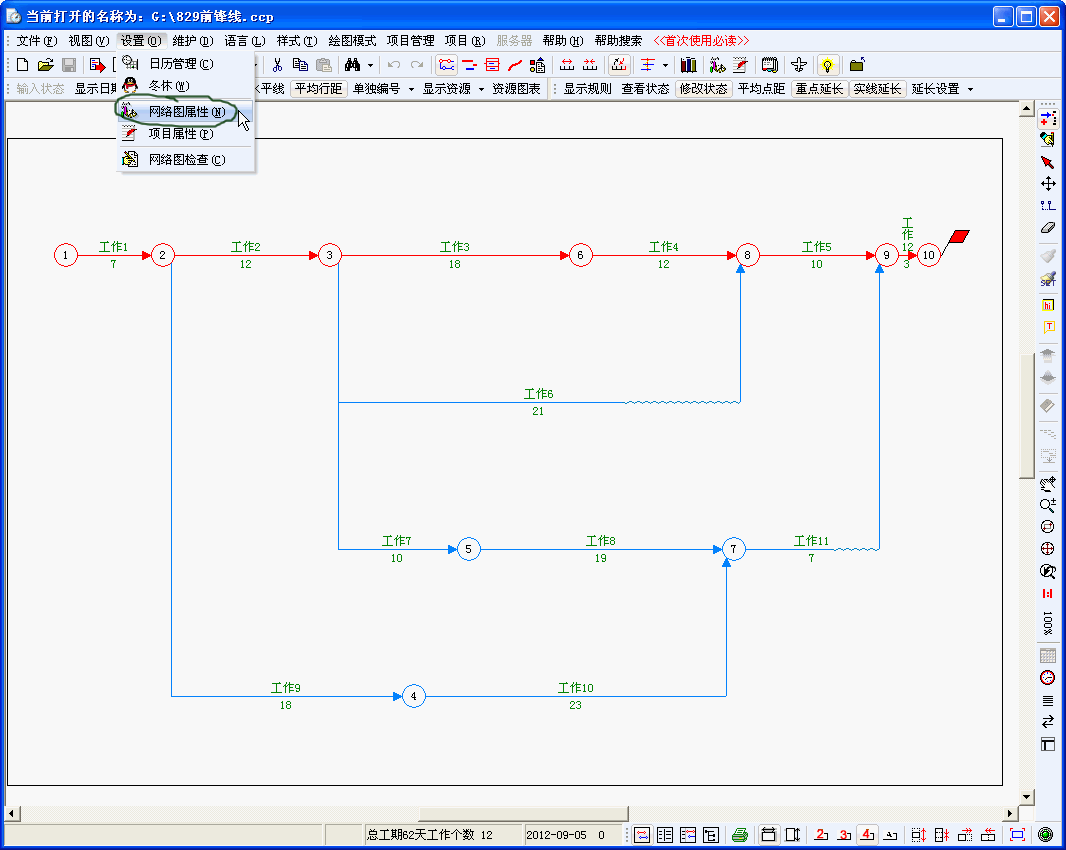

| 22、“设置-》网络图属性”菜单，可以设置网络图的一些显示样式，比如工作箭线的宽度、颜色，工作名称的字体等内容。 |
 |

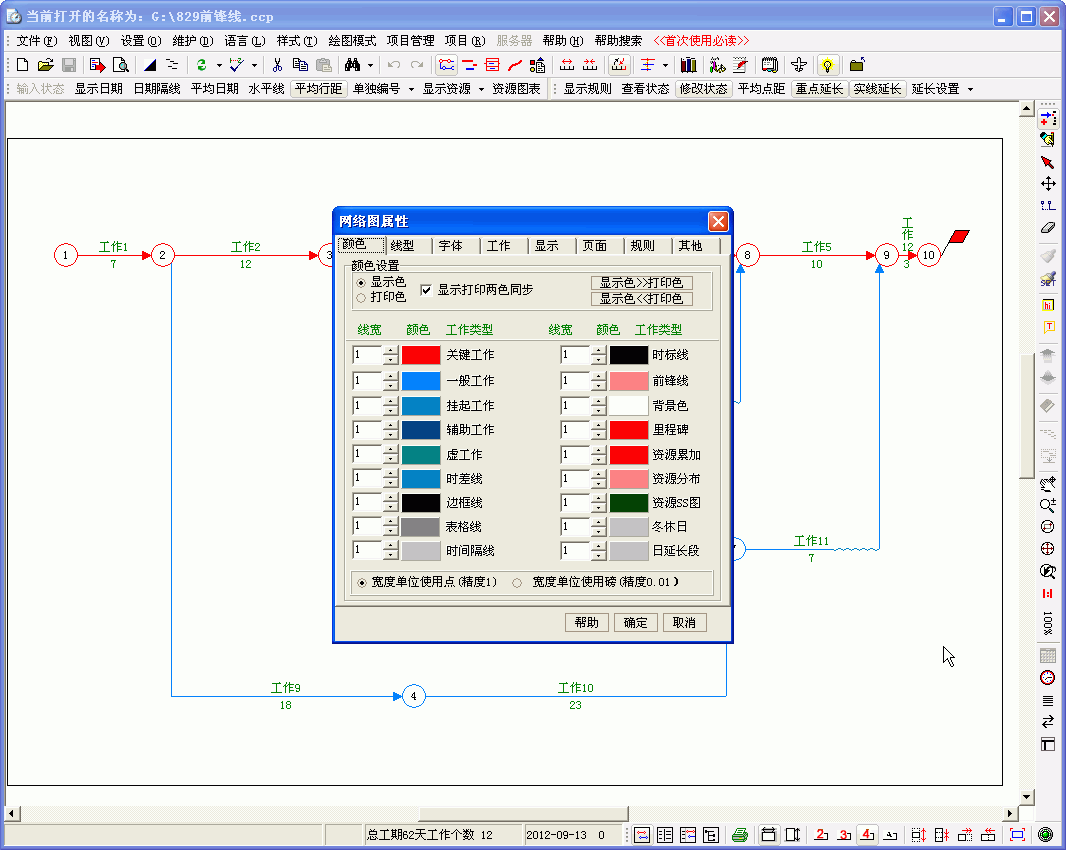

| 23、如下图所示，在网络图属性窗口中，可以设置网络图的各种显示样式。 |
 |
| 24、“设置-》项目属性”菜单，可以修改当前项目的属性窗口。（可以修改在新建项目时输入的内容） |
 |

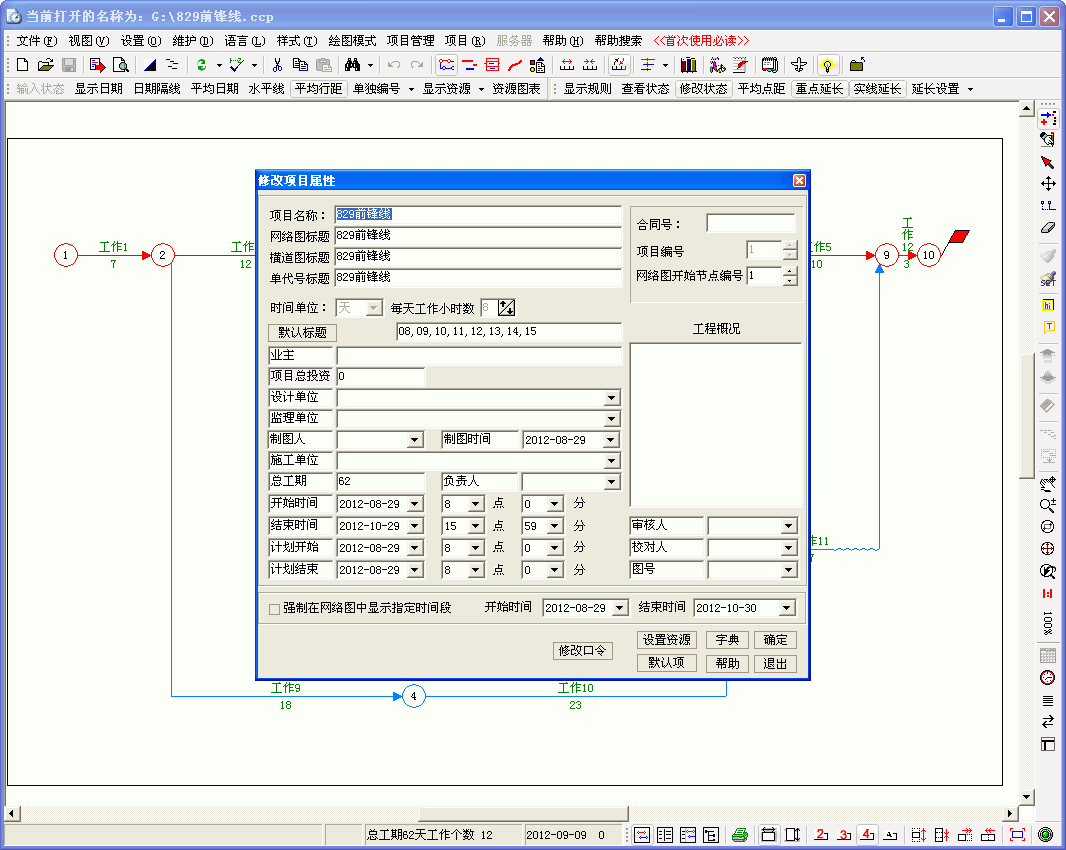

| 25、如下图所示，项目属性窗口，就是新建项目时输入的数据窗口。 |
 |

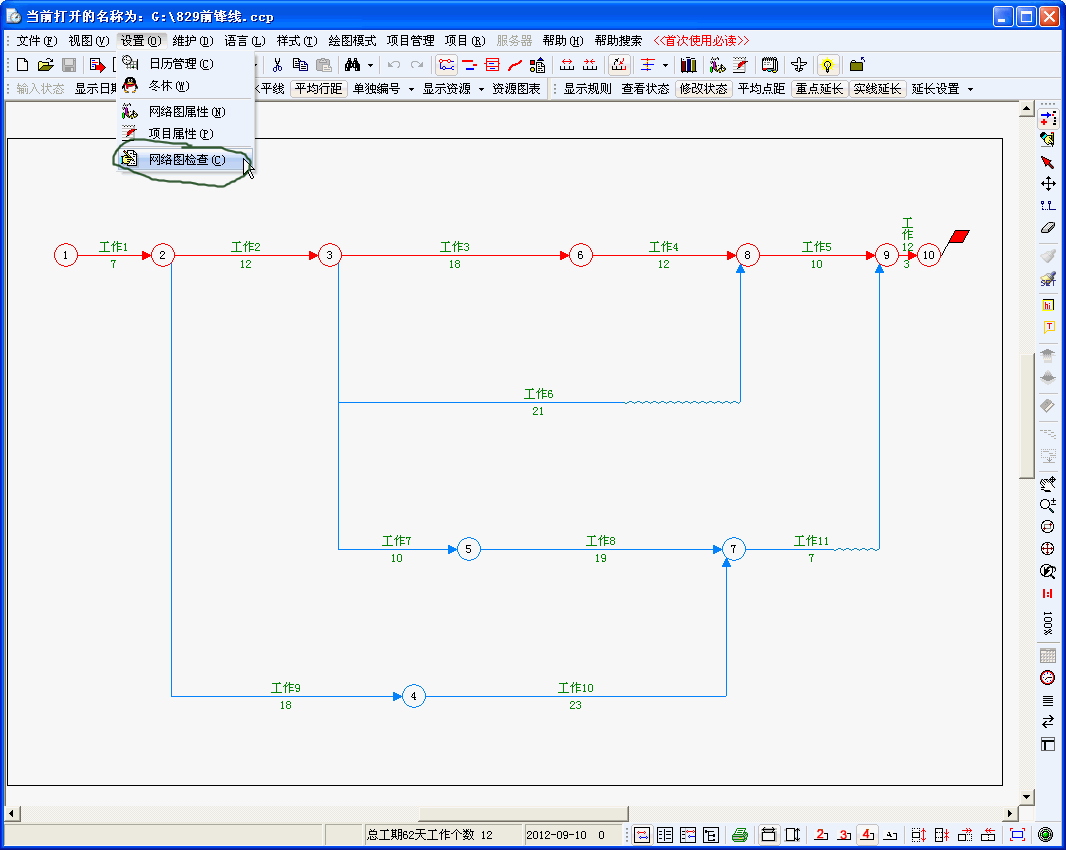

| 26、“设置-》网络图检查”菜单，可以检查当前网络图是否存在一些问题。 |
 |

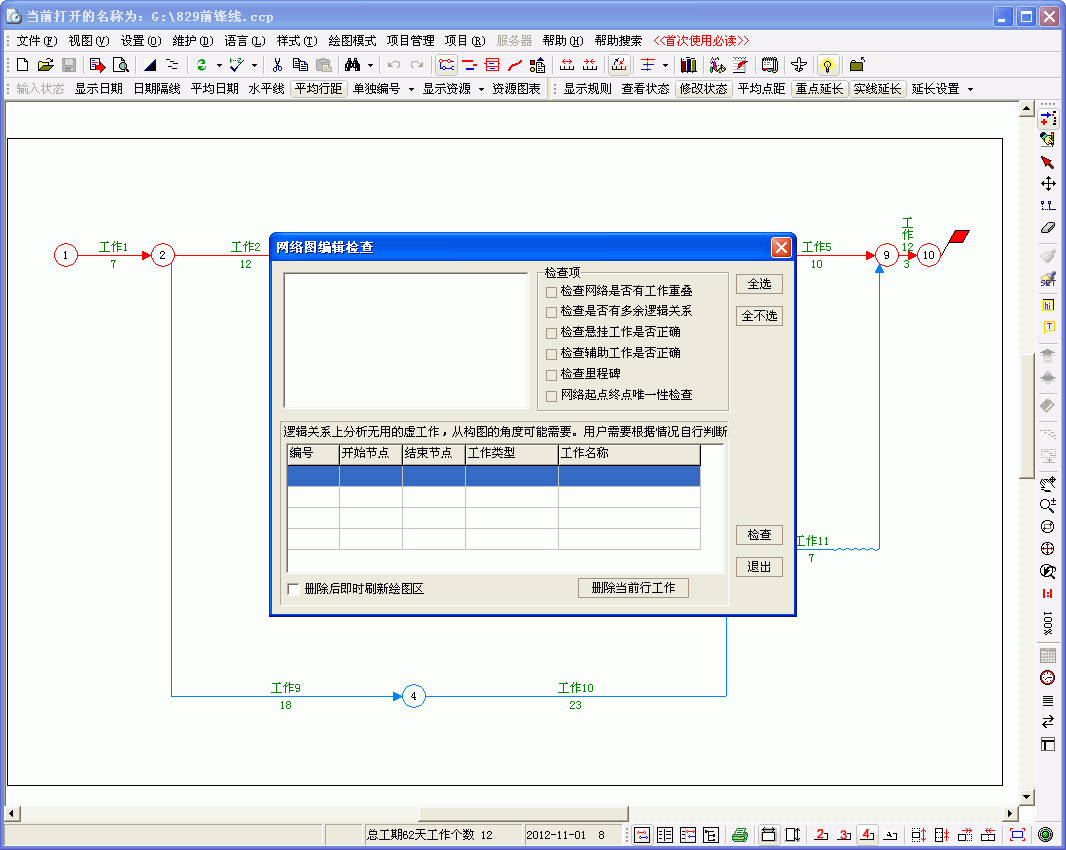

| 27、在网络图编辑检查窗口中，选择需要检查项，然后单击检查按钮。 |
 |

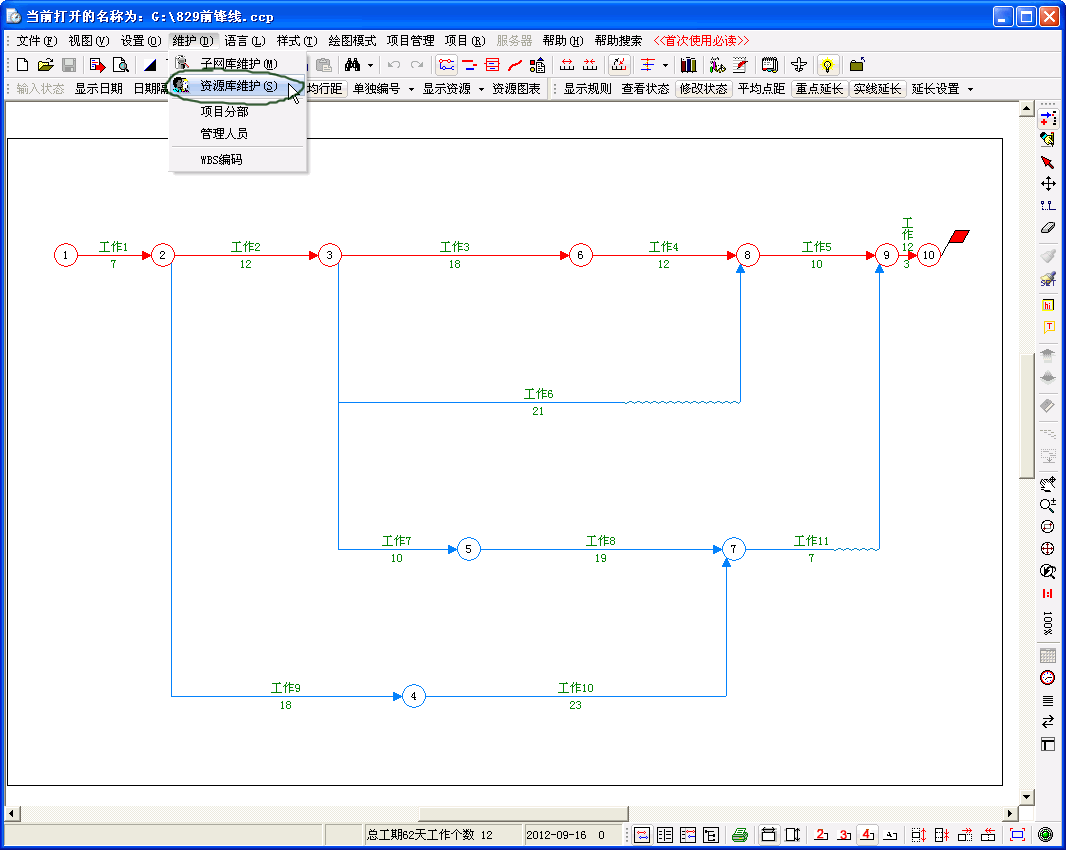

| 28、“维护-》资源库维护”菜单，可以设置当前项目使用到资源项，如人工、机械等数据。 |
 |

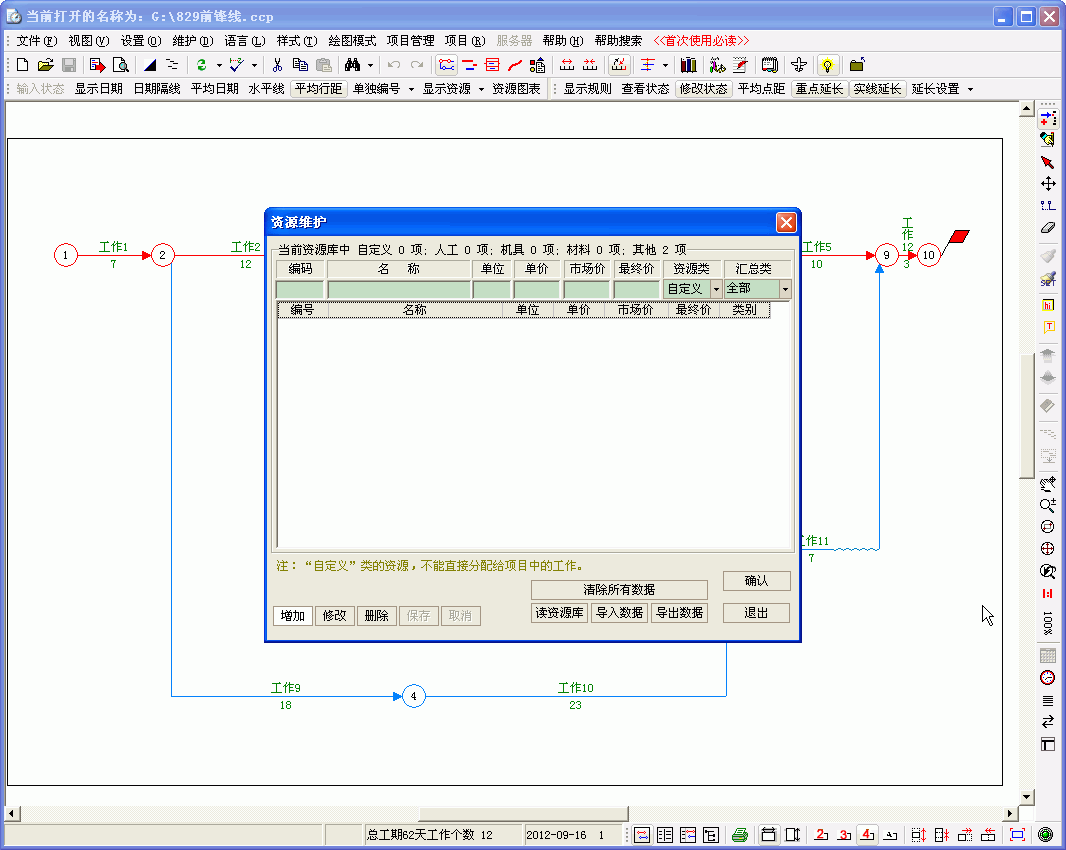

| 29、在资源维护窗口中，单击增加按钮，然后输入数据即可。 |
 |

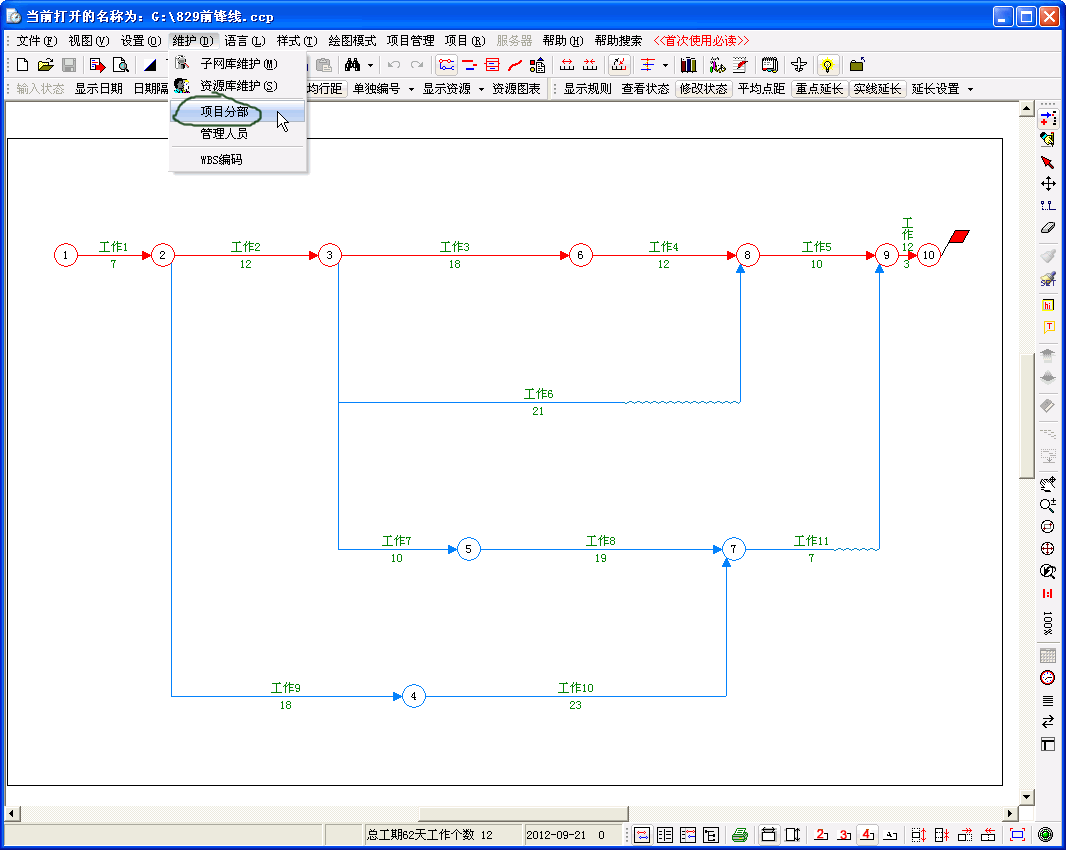

| 30、“维护-》项目分部”菜单项，可以设置项目的分部。（分部，主要是横道图中，用来生成类似project摘要的功能） |
 |

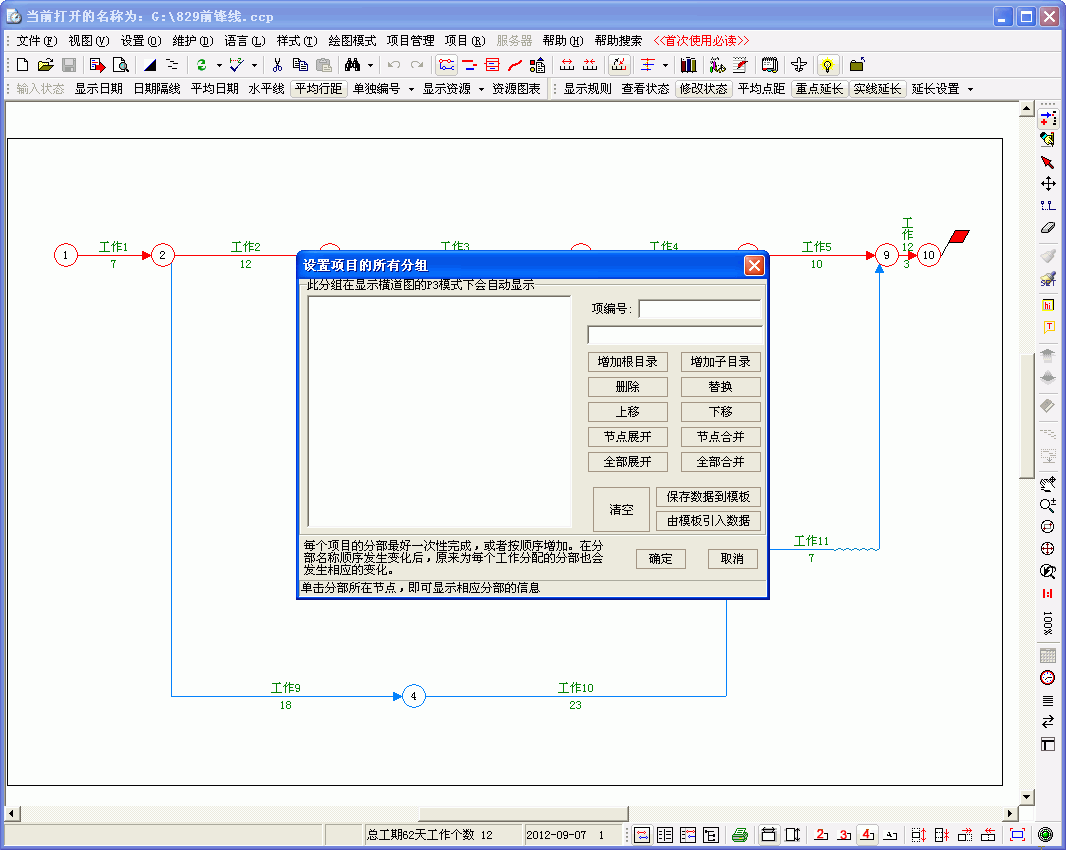

| 31、在设置项目分组窗口中，可以添加分组，然后将工作分配到各个分组中显示（横道图中设置）。 |
 |

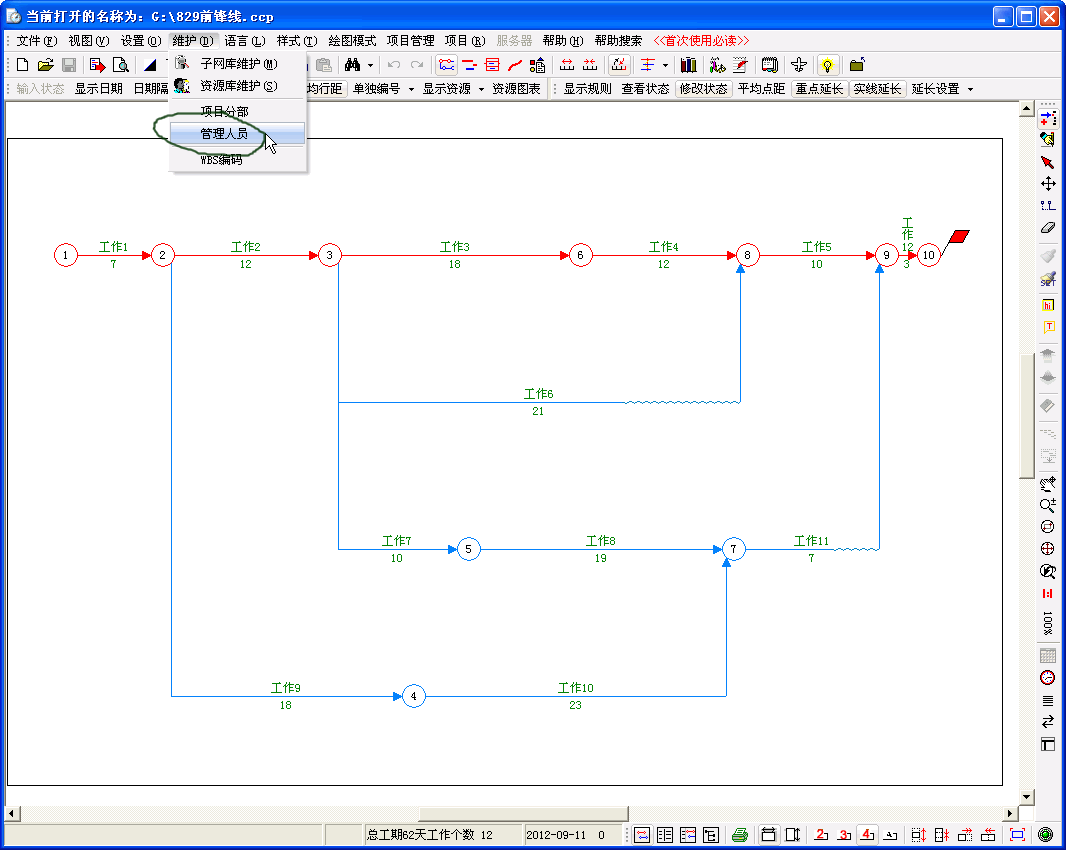

| 32、“维护-》管理人员”项中，可以设置管理人员信息。（管理人员信息，也是在横道图中显示） |
 |

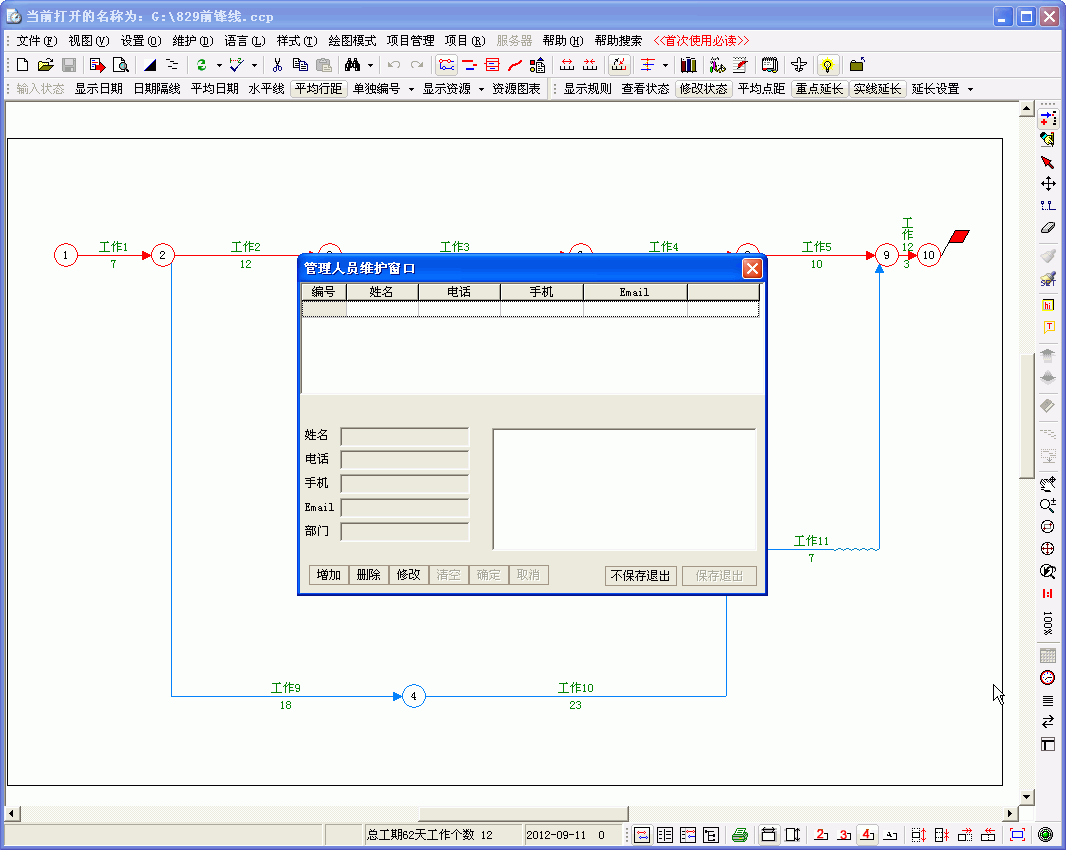

| 33、在管理人员维护窗口中，添加管理人员信息。 |
 |

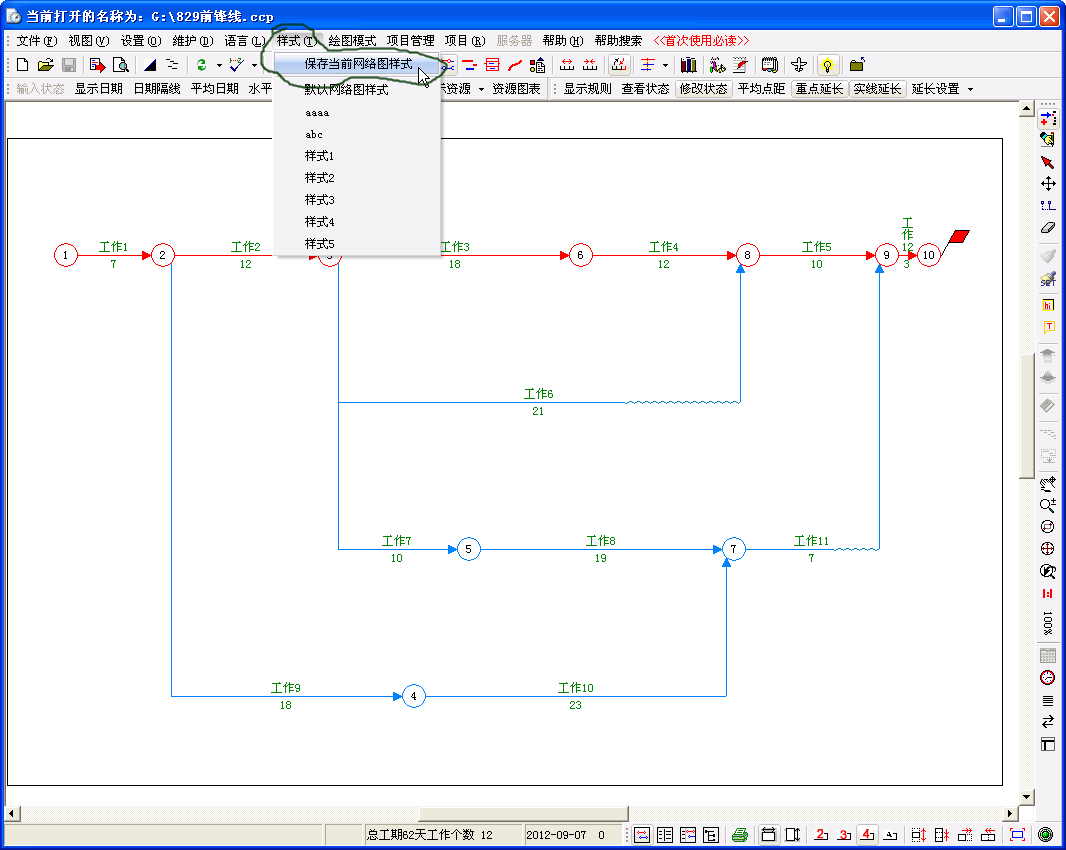

| 34、“样式”，在ccproject网络图中，可以设置工作箭线颜色、线宽，字体等内容，设置完成后，保存成样式。这样，在打开另外的网络图时，可以直接使用“样式”来快速将当前项目网络图的线宽、字体等设置为保存的样式。 |
 |

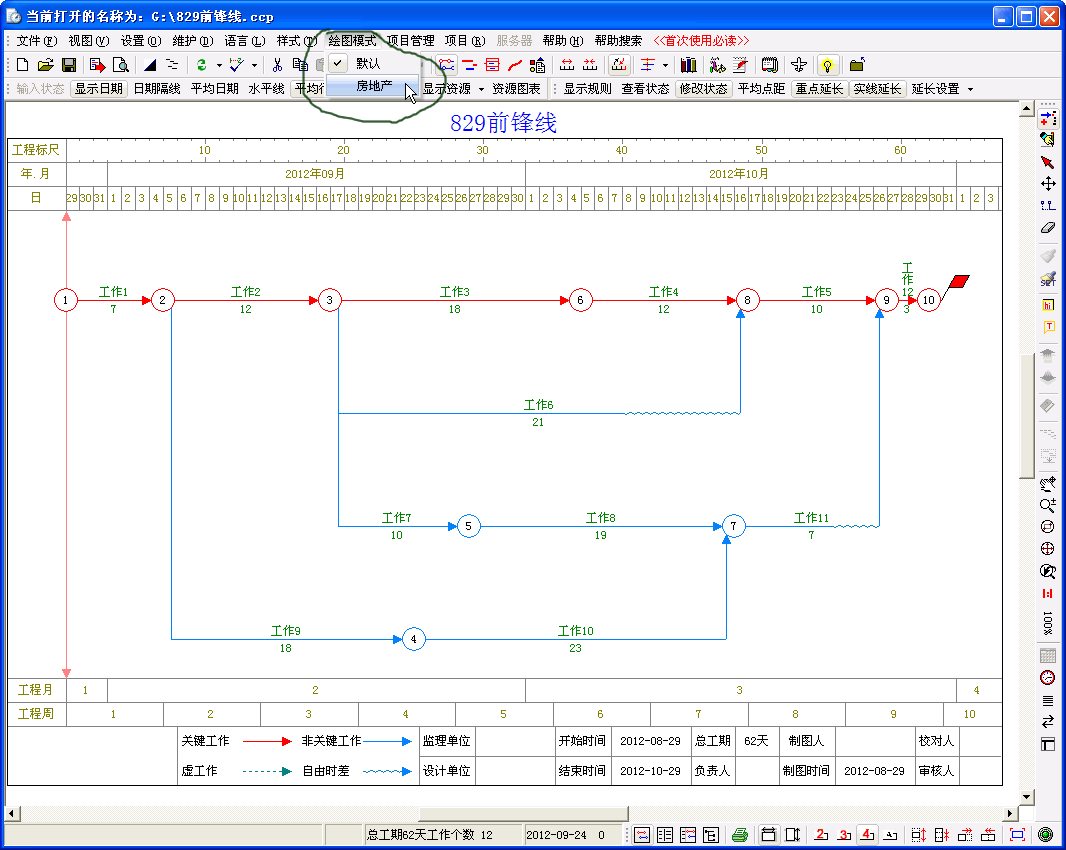

| 35、“绘图模式”，默认网络图是平时看到的网络图；“房地产”一项是根据客户要求，将工作显示的内容做了调整。 |
 |

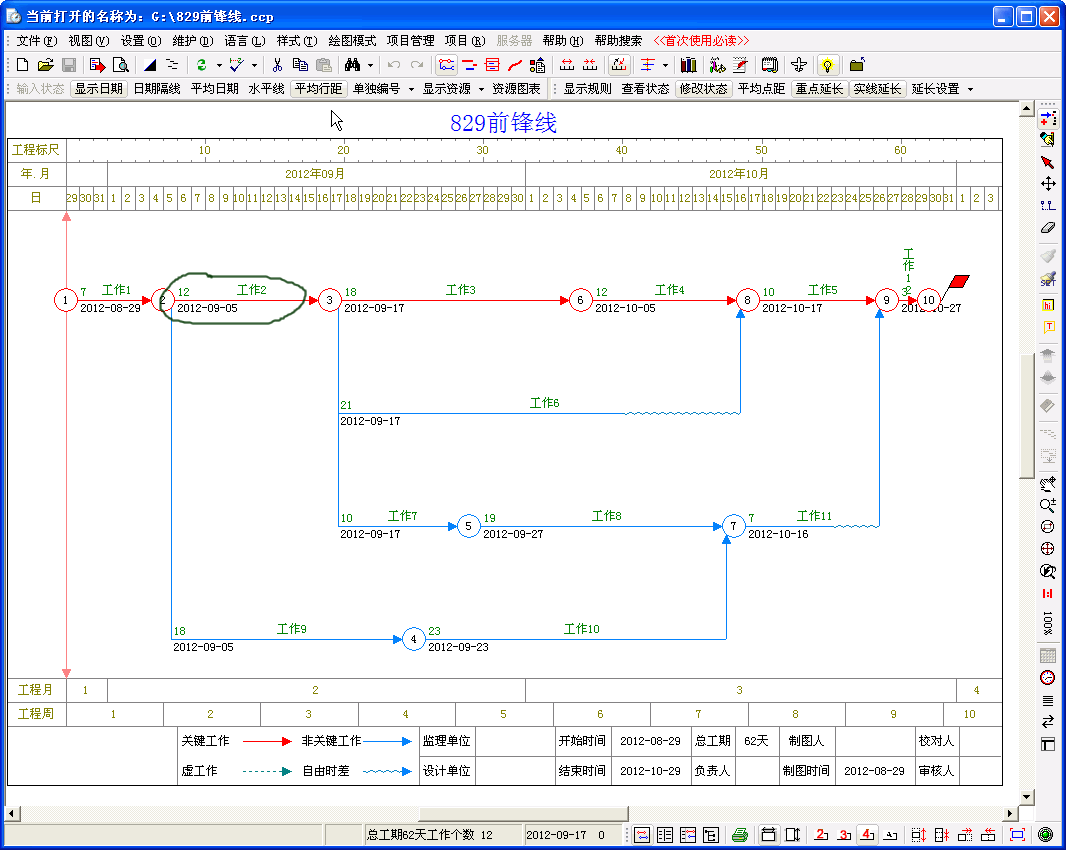

| 36、 在“房地产”模式下，节点显示了开始时间，工作箭线左侧显示工作工期，中间显示工作名称。具体位置可以按下鼠标左键拖拽调整。 |
 |

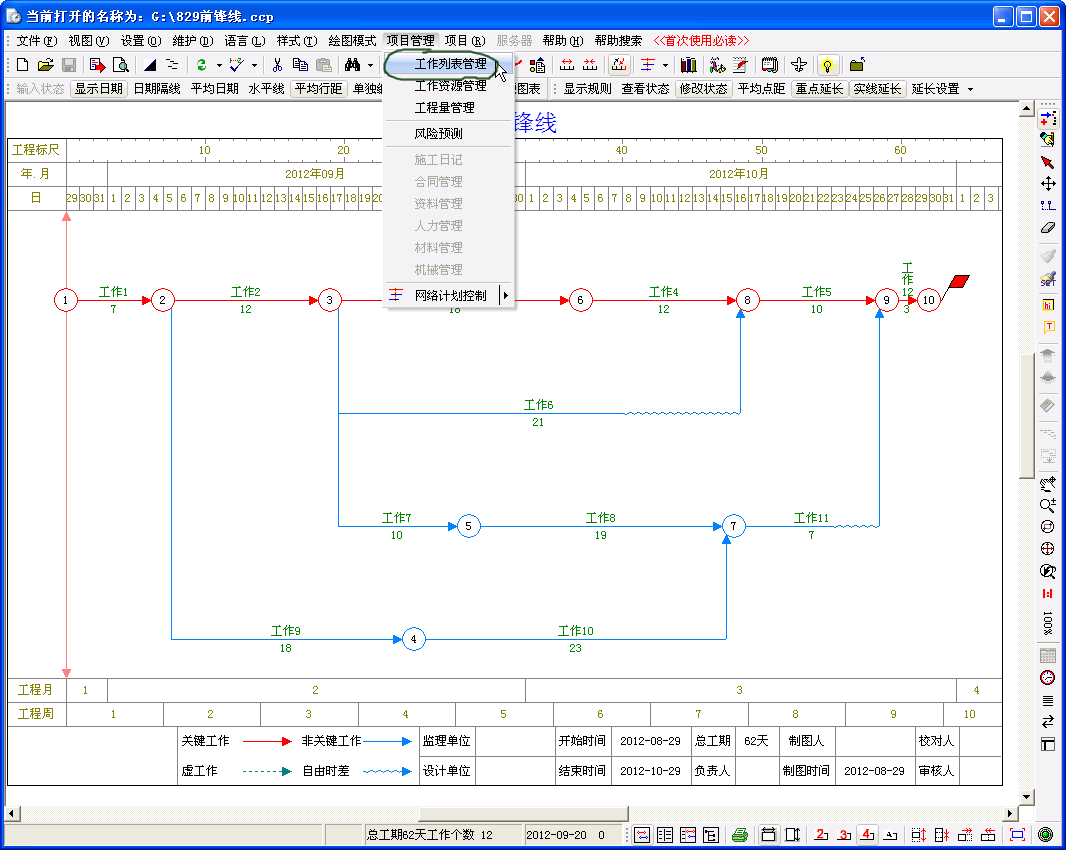

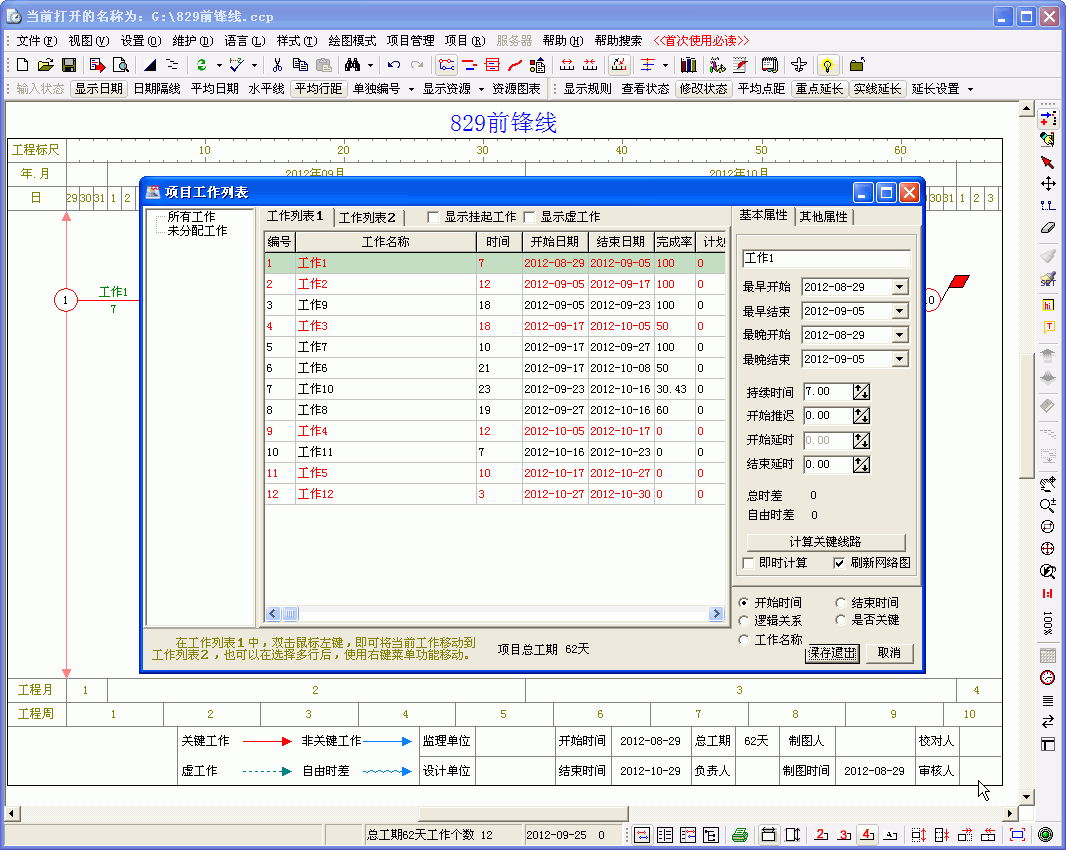

| 37、“项目管理-》工作列表管理”项，可以快速修改整个网络图中每一个工作的工期。 |
 |
| 38、 在网络图中，因为每个工作的开始时间都是由其前工作决定的，所以不能直接修改开始时间，只可以修改持续时间、工作名称、开始推迟等内容。 |
 |

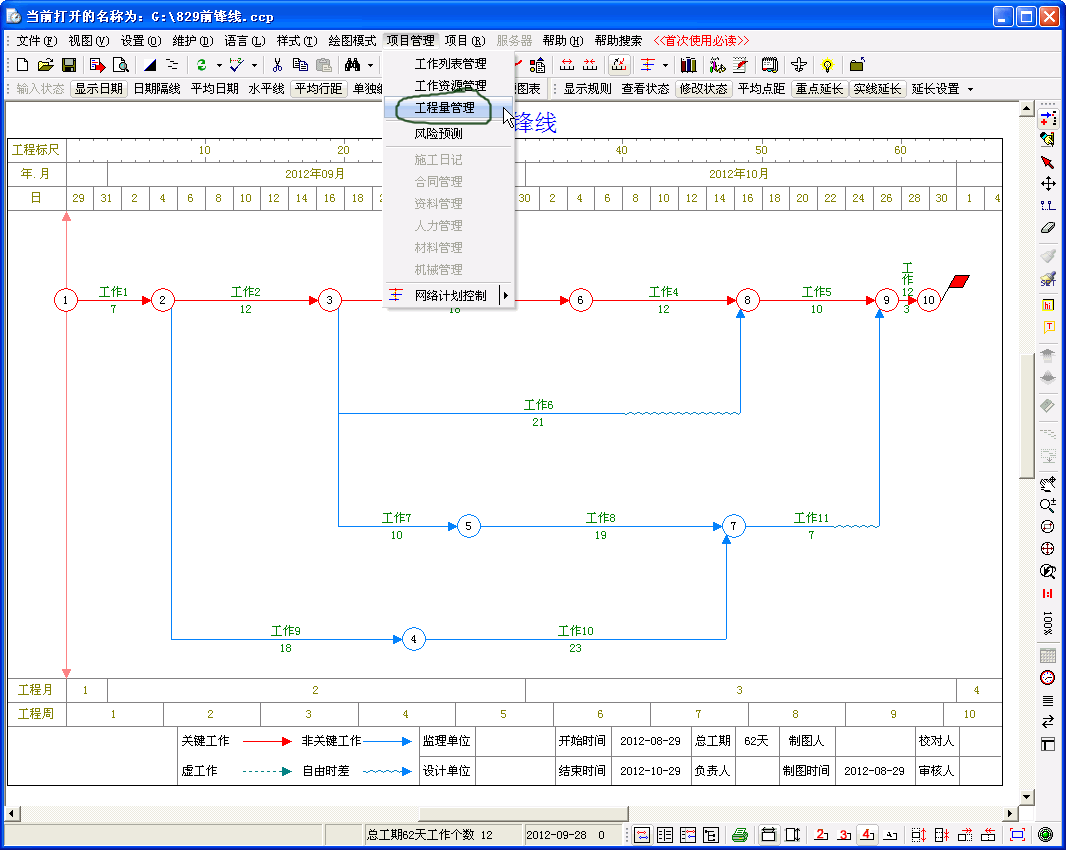

| 39、“项目管理-》工程量管理”项中，可以快速设置所有工作的工作属性中“工程量”一项对应的内容。（因为工程量的数据，涉及到S曲线的计算，在编制S曲线时，可以在这里快速设置） |
 |

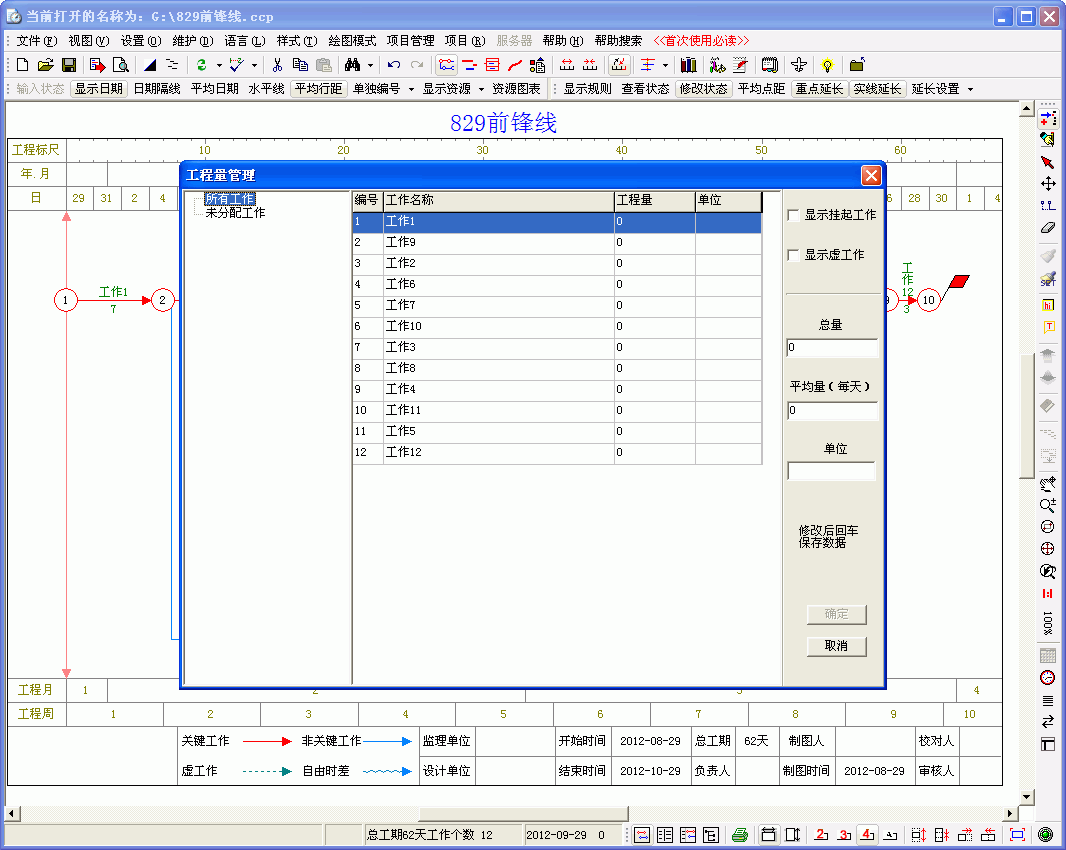

| 40、在工程量管理窗口中，可以为每个工作输入工程量数据，完成后确定。 |
 |

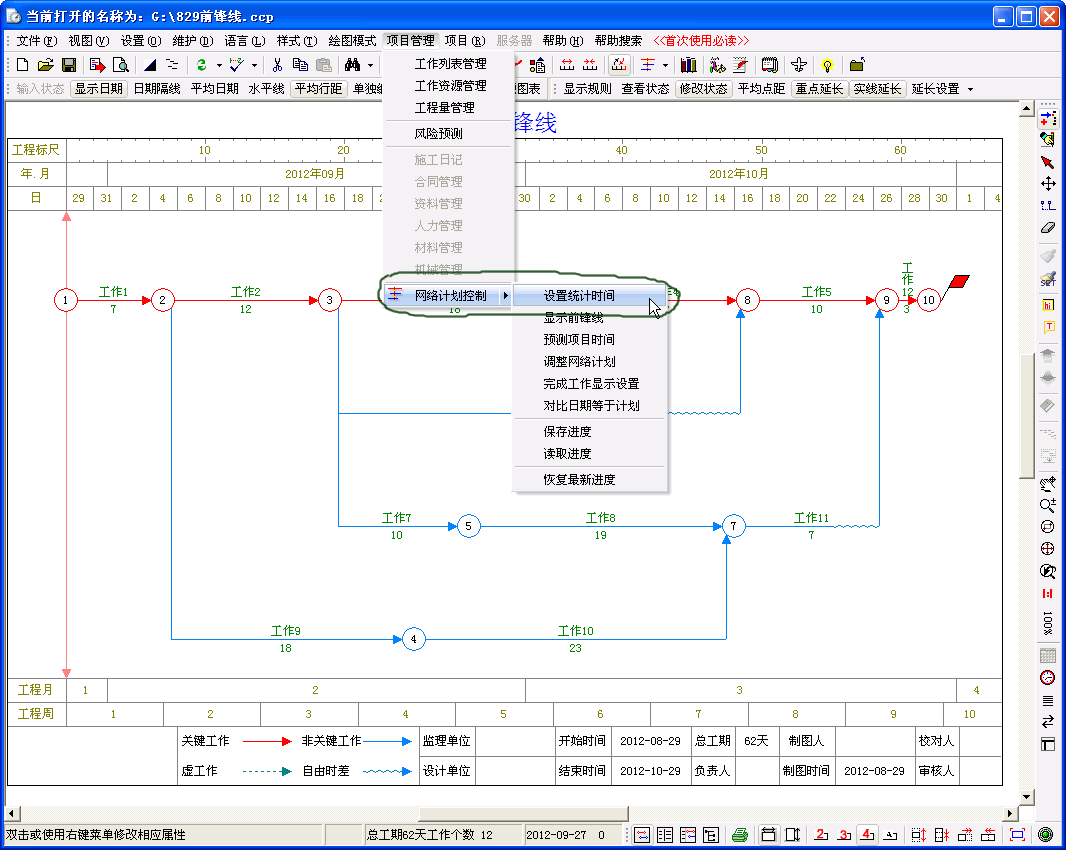

| 41、“项目管理-》网络计划控制-》设置统计时间”一项，是在画前锋线的时候，先画一条基准线。用于与前锋线比较。 |
 |

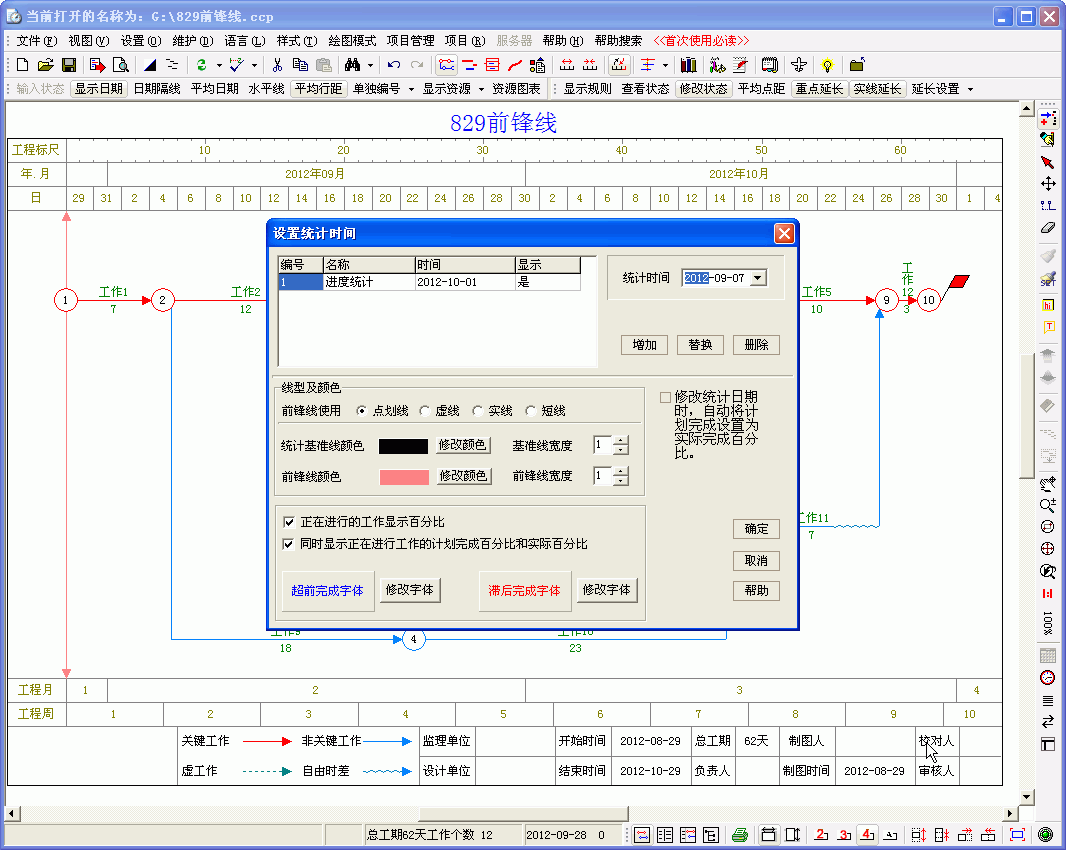

| 42、 在“设置统计时间”窗口中，设置好统计时间，然后点增加按钮。另外，此窗口还可以设置前锋线显示的颜色等属性。 |
 |

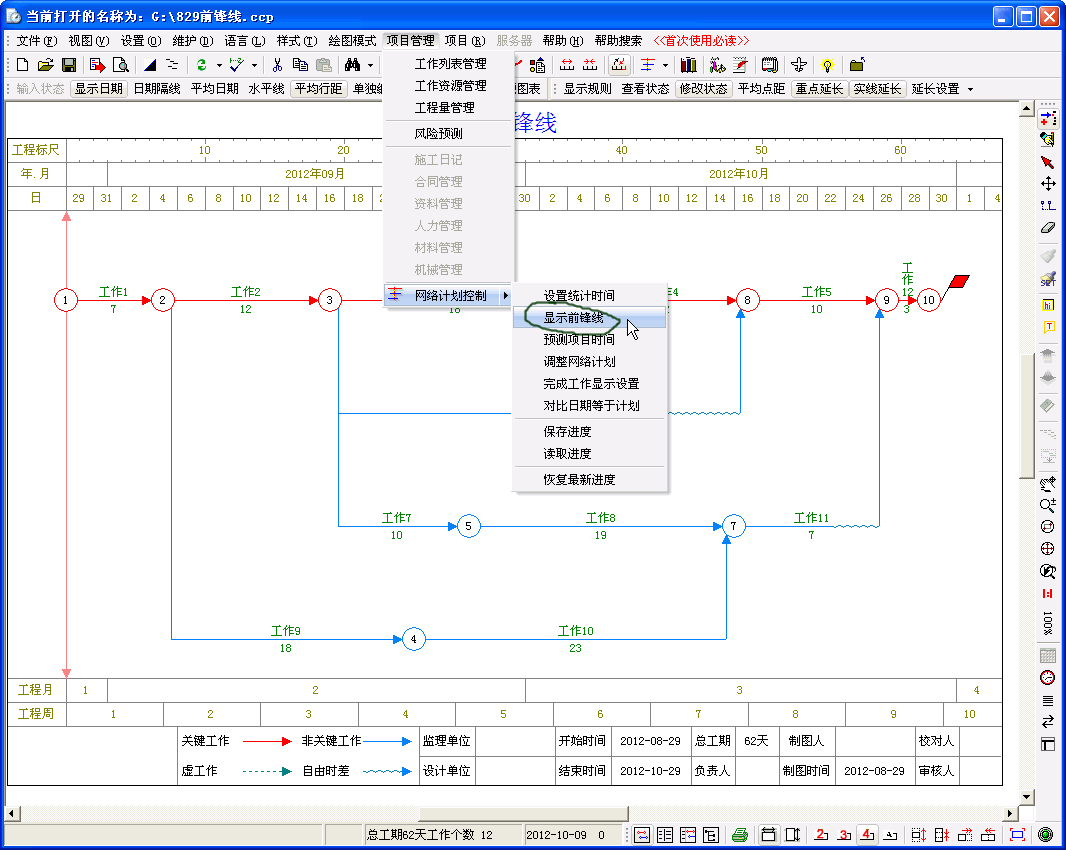

| 43、“显示前锋线”，在显示与隐藏前锋线状态切换。 |
 |

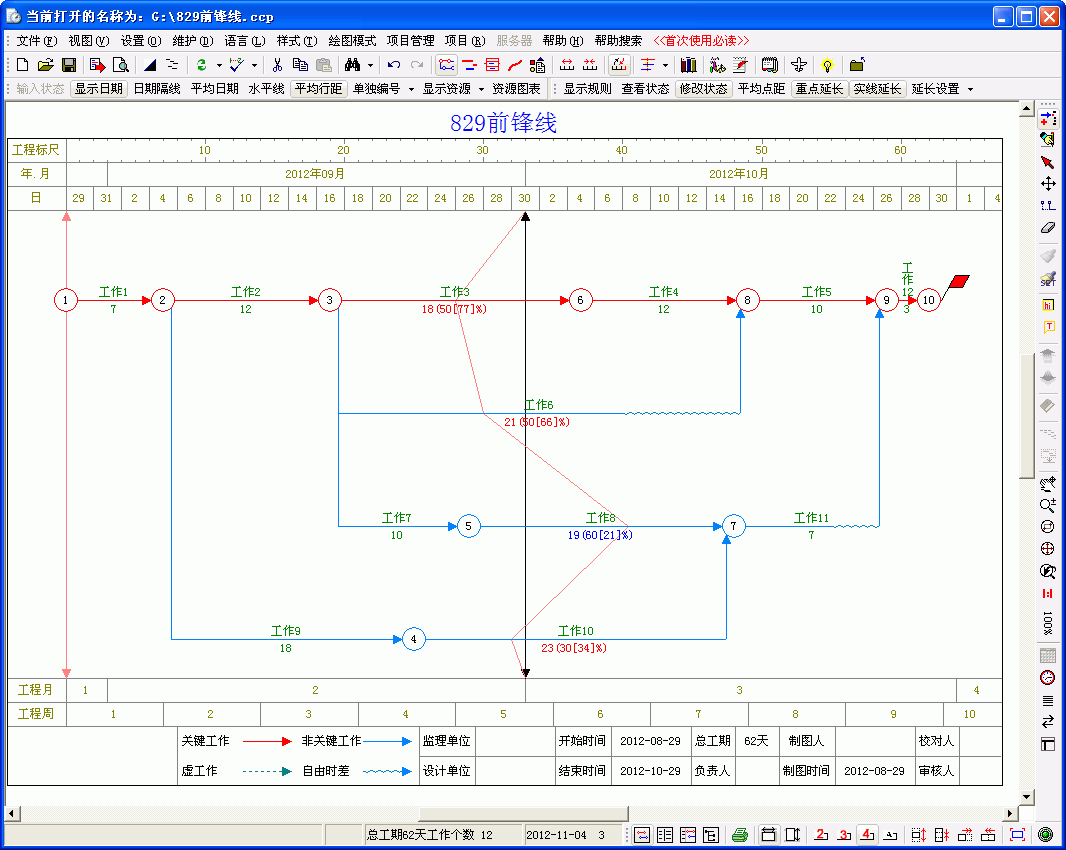

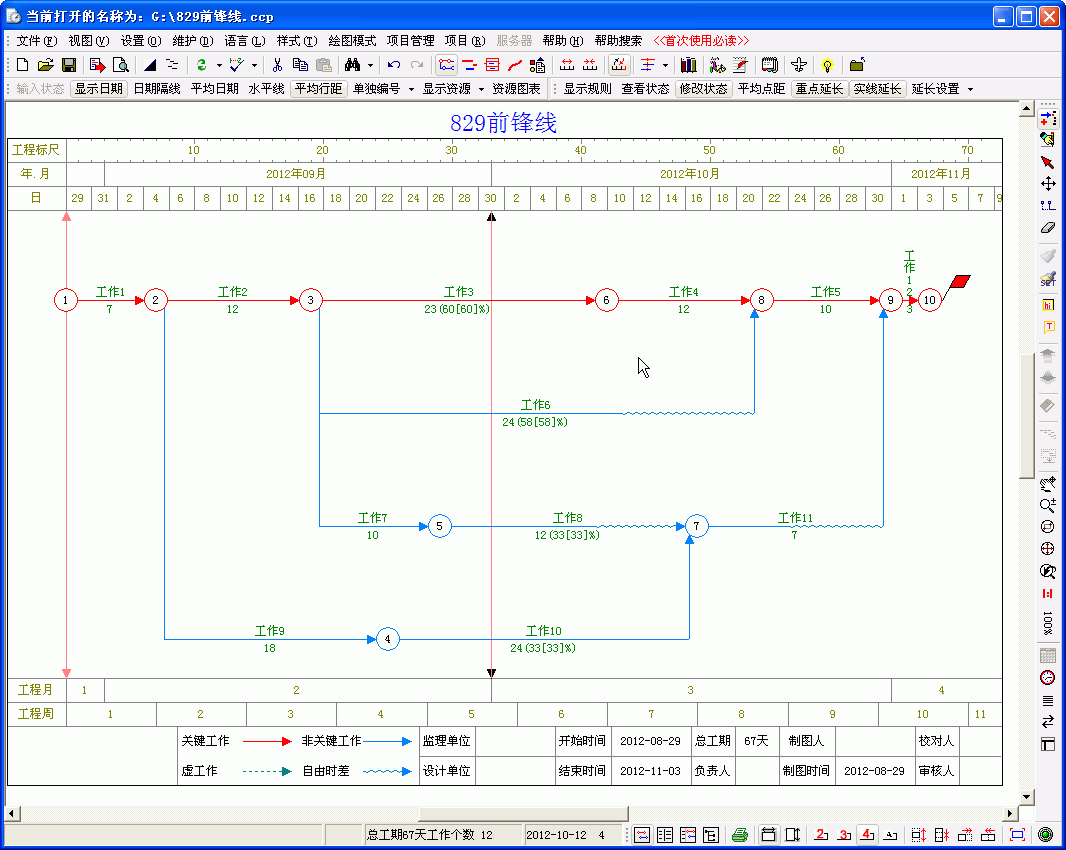

| 44、下图为显示前锋线的状态。 |
 |

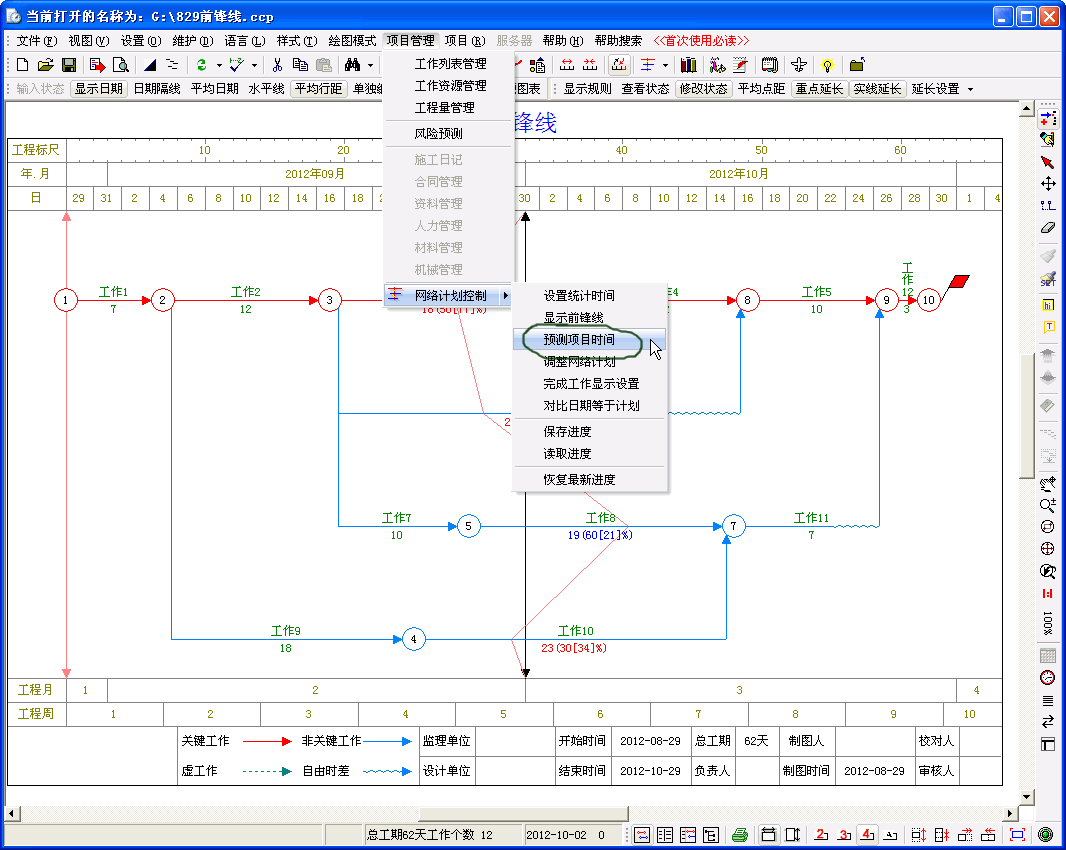

| 45、“预测项目时间”，在设置前锋线后，预测在当前项目实际完成情况下，不改变进度，到完成项目需要的时间。 |
 |

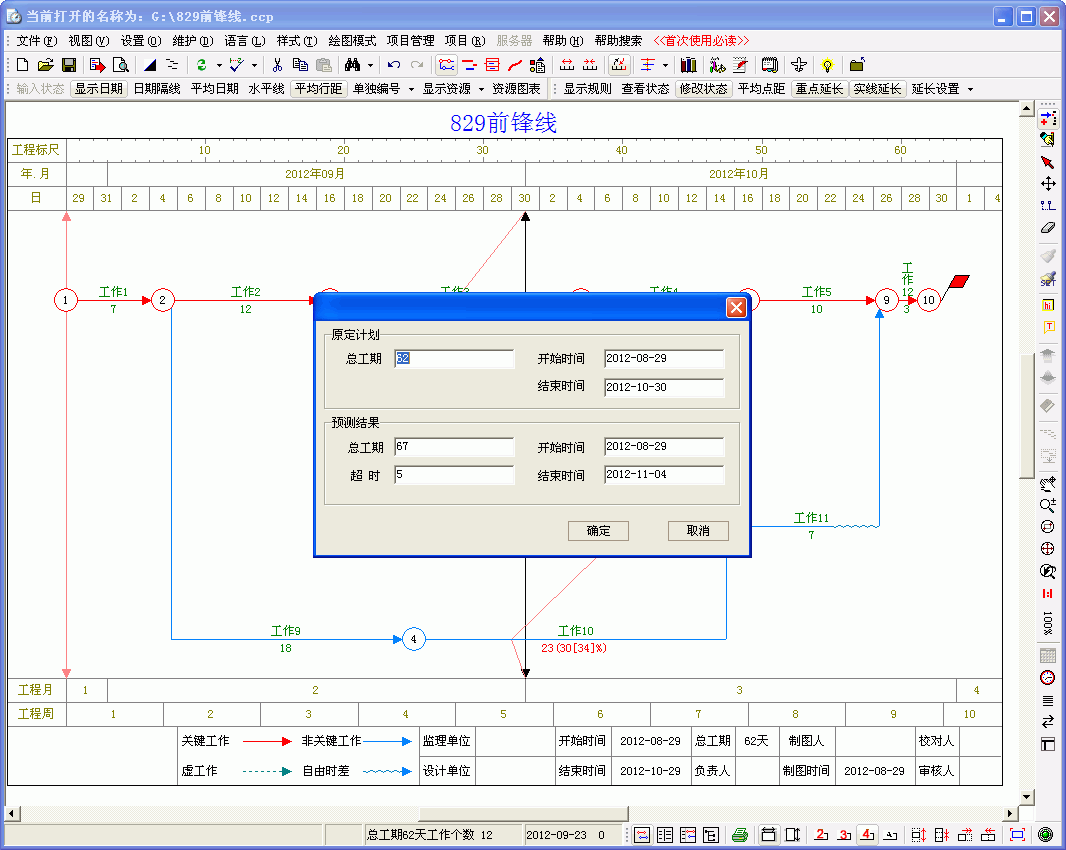

| 46、如下图，预测工期，会显示原计划总工期，预测总工期及超时数据。 |
 |

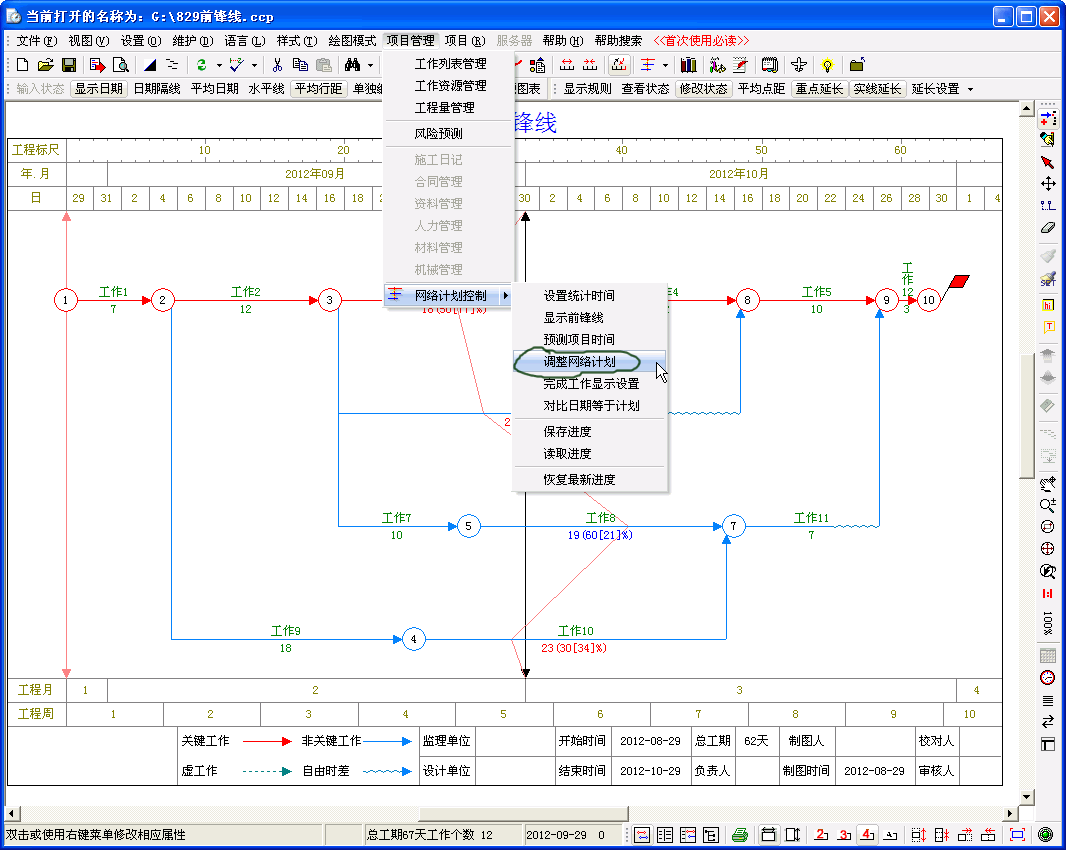

| 47、“调整网络计划”，是根据现在的实际情况，调整后期进度。（在工程进度按原速度施工的情况下，完成整个网络图需要的时间，相当于把预测时间显示了出来） |
 |
| 48、下图，是“调整网络计划”后的效果图。 |
 |

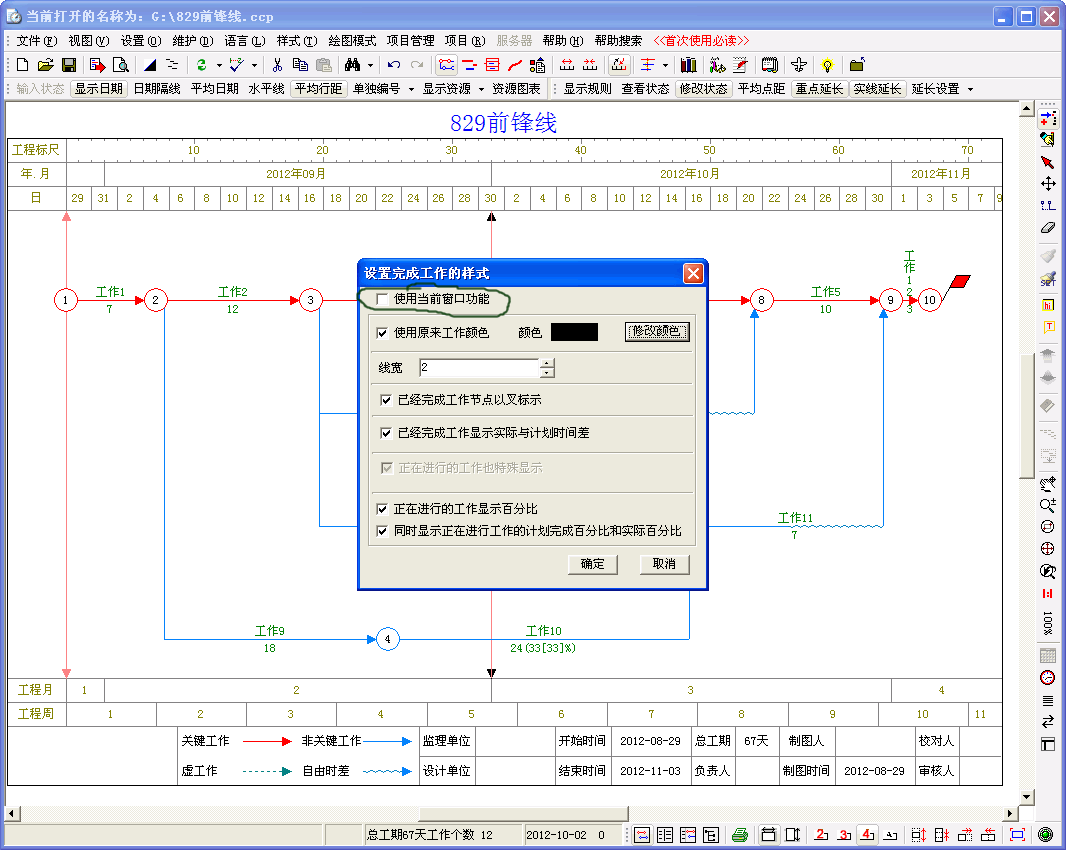

| 49、“完成工作显示”功能，是设置已经完成的工作的显示样式。如下图，选择“使用当前窗口功能”，然后设置其他选项，确定。 |
 |
| 50、已经完成的工作以粗线显示，已经完成的节点打叉。 |
 |

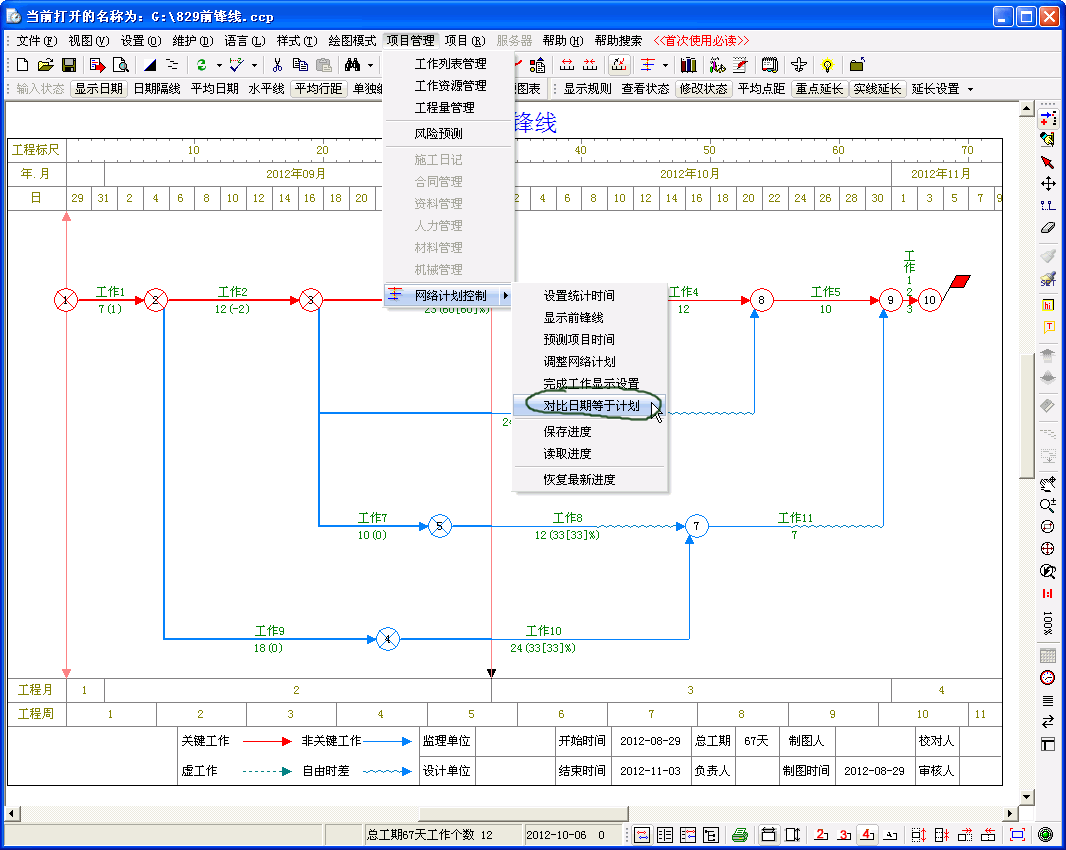

| 51、“对比日期等于计划”，将所有工作的工作属性的“对比时间”，设置为“开始时间”。（用于显示横道图的对比效果） |
 |

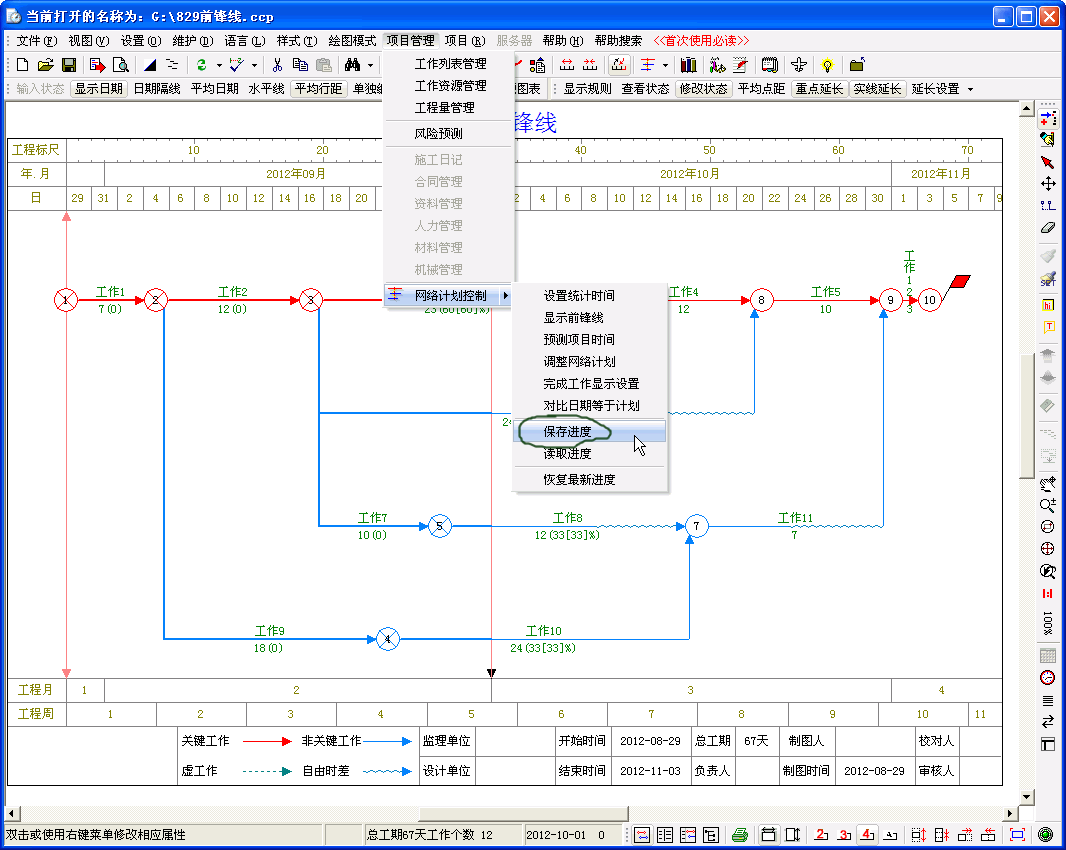

| 52、“保存进度”，是将当前网络图保存起来，以方便将来进度计划修改后做对比参考。 |
 |

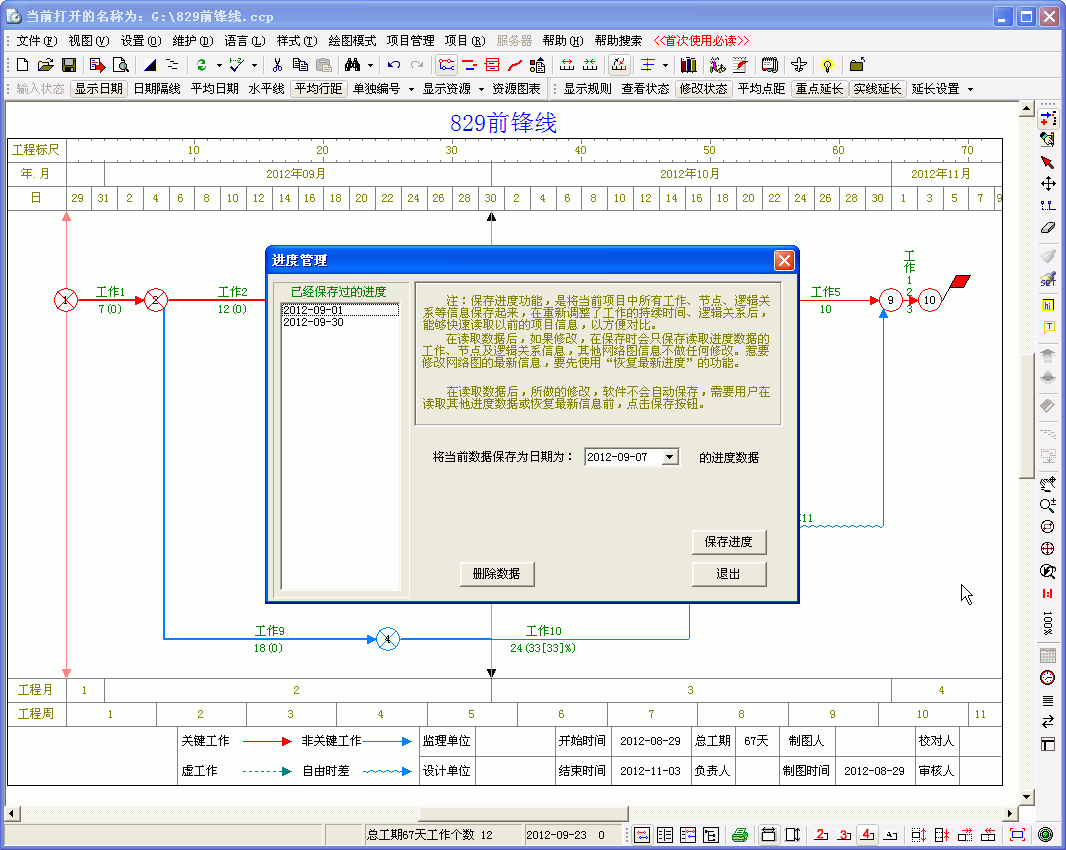

| 53、点击“保存进度”后，会弹出进度管理窗口，修改日期，然后点“保存进度”。 |
 |

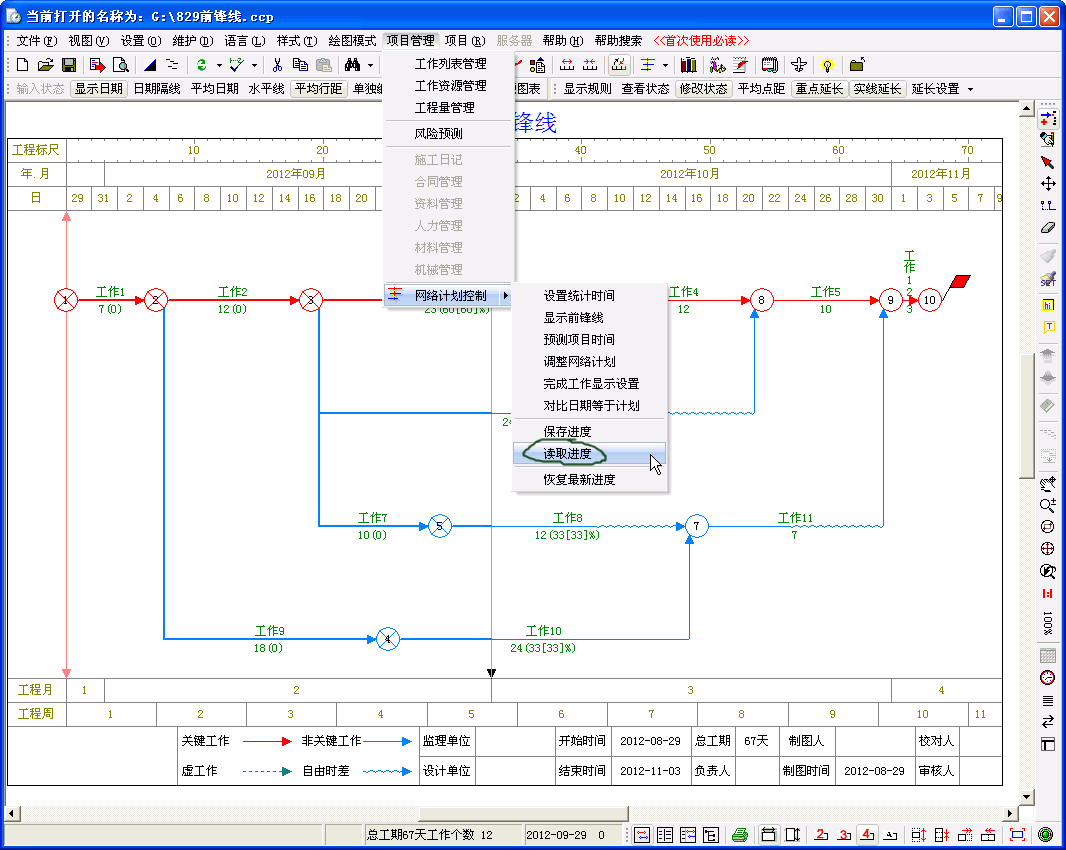

| 54、“读取进度”，读取原来保存的进度数据并显示出来。 |
 |

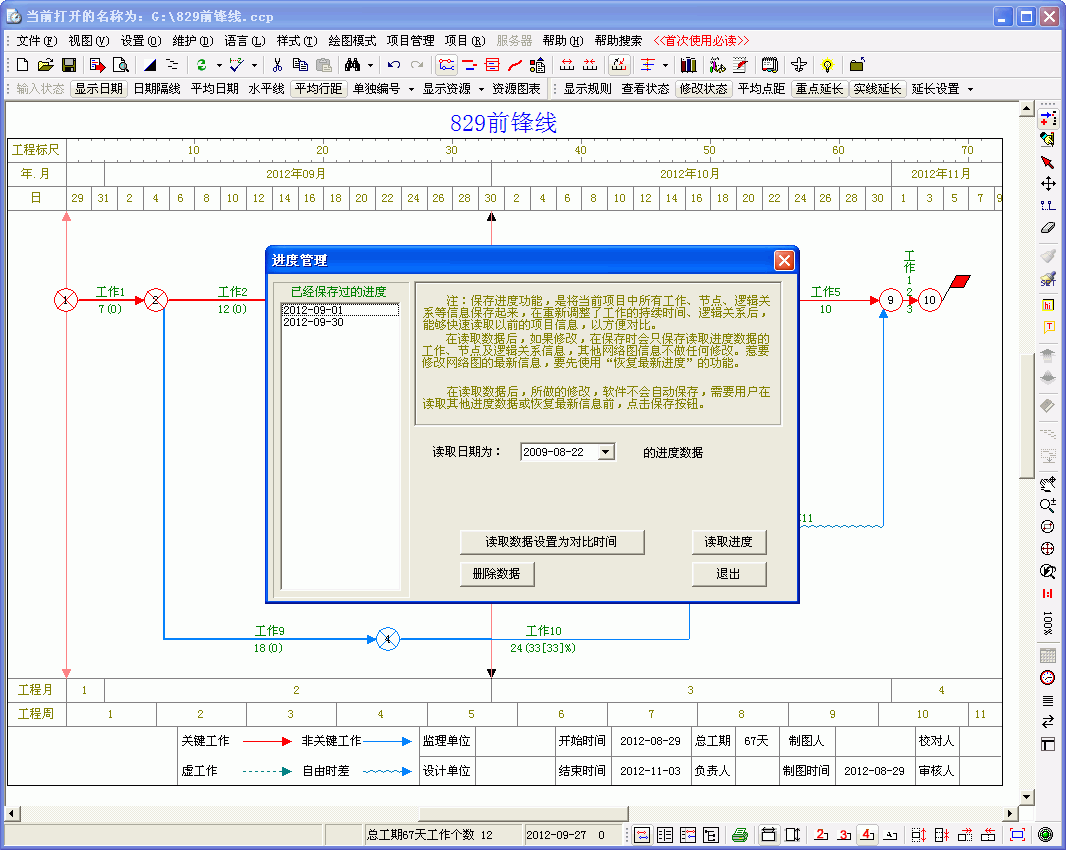

| 55、 点击“读取数据”后，会弹出“进度管理”窗口。点击左侧的保存时间，然后点击读取进度。即可显示保存的数据。 |
 |

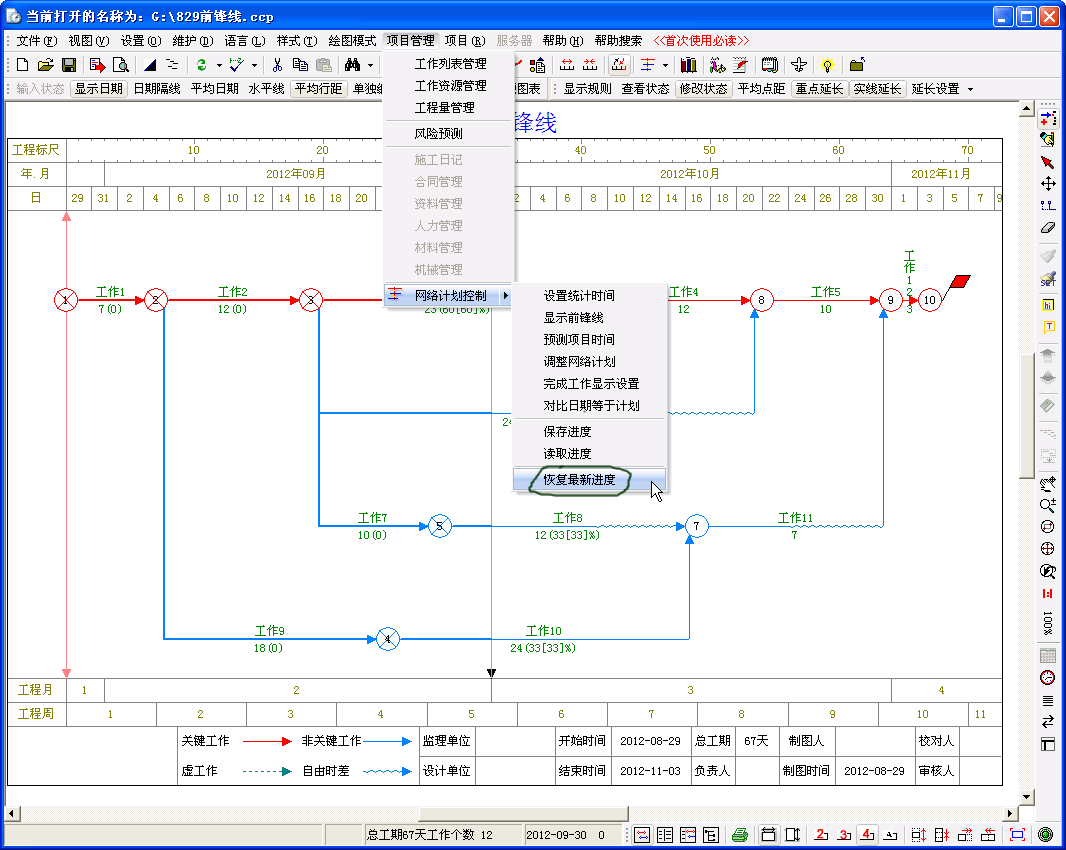

| 56、“恢复最新进度”，在读取以前保存的数据后，“恢复最新进度”是显示恢复之前的内容。 |
 |
