双代号网络图第三行菜单介绍
| 下面介绍网络图的第三行菜单 |

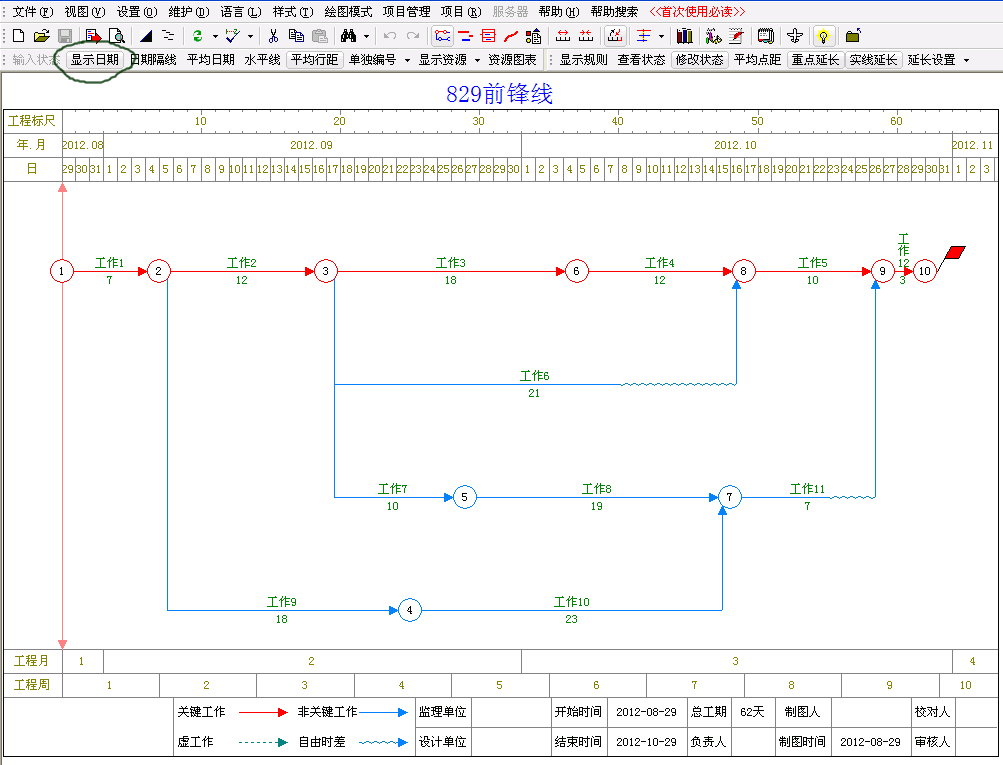

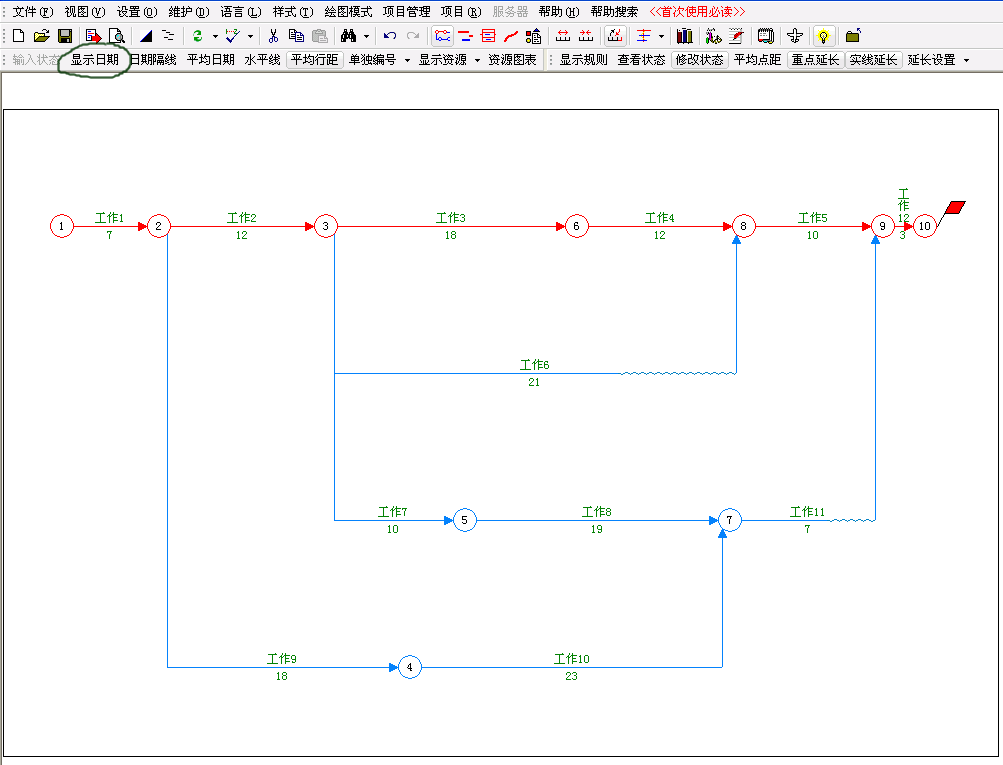

| 1、“显示日期”按钮，可以显示/隐藏图的日期和标签栏等项。 |
 |
| 2、下图为点击“显示日期”的效果图。 |
 |

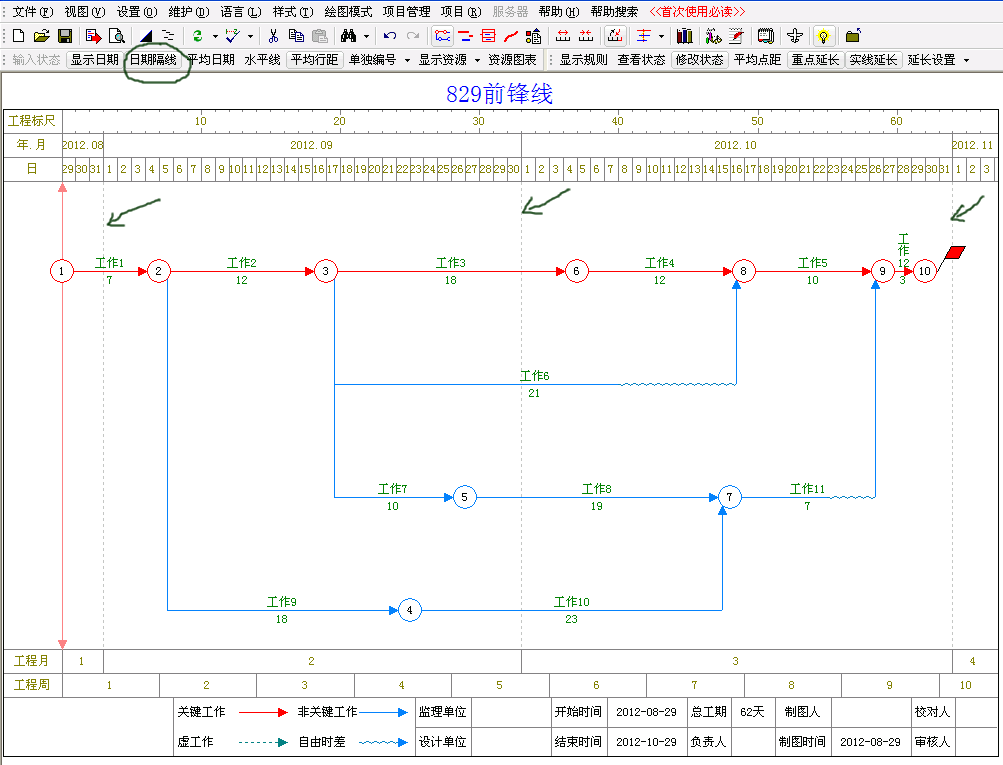

| 3、“日期隔线”，就是显示紧向日期隔线。如下图所示，默认情况下，每个月的1日都显示一条竖向灰色虚线。 |
 |

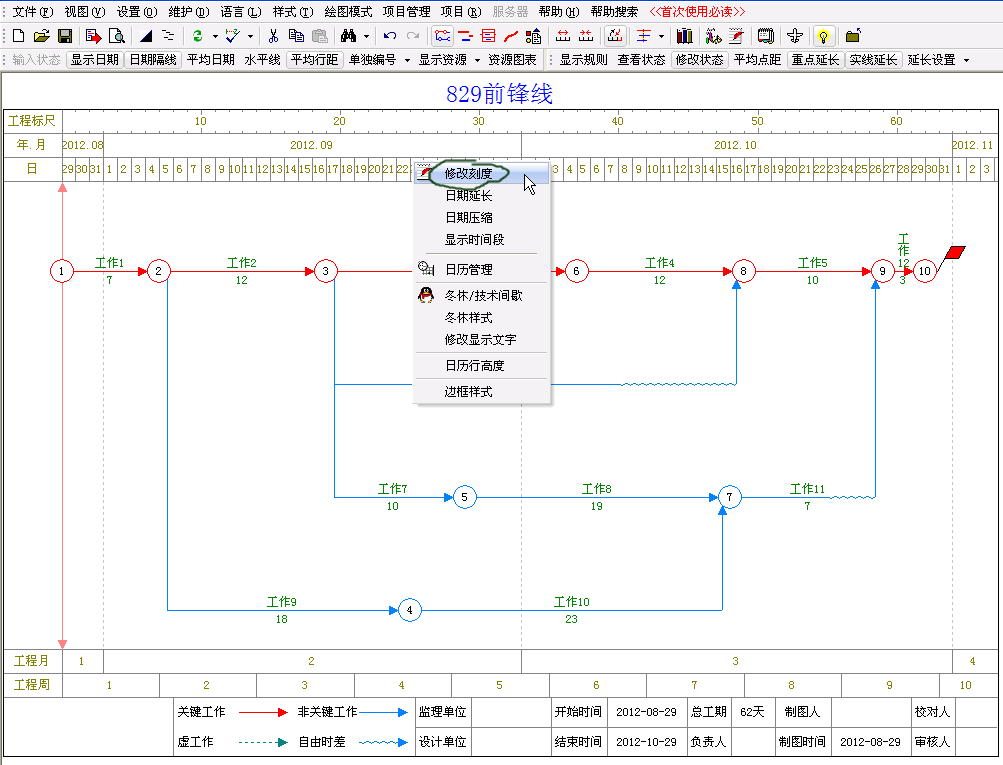

| 4、可以用下面的方法调整每隔多少天显示一条日期隔线。将鼠标移动到日历刻度上，点鼠标右键，在弹出菜单中选择“修改刻度”。 |
 |

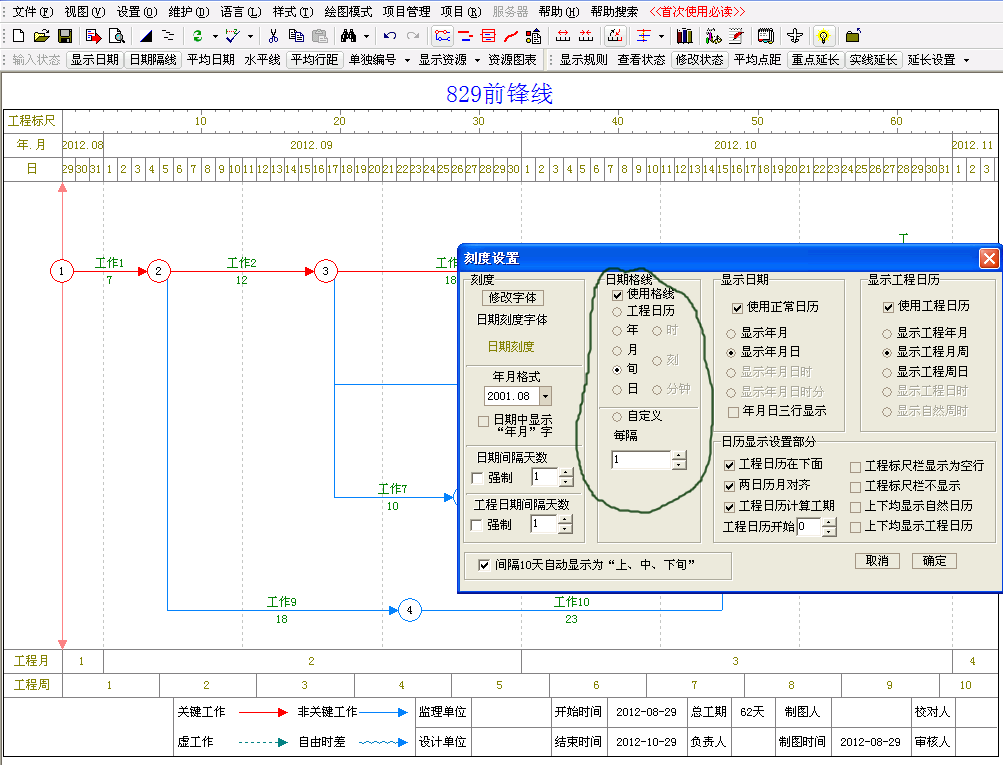

| 5、在弹出窗口中，可以设置“旬”或其他日期为单位画隔线。 |
 |

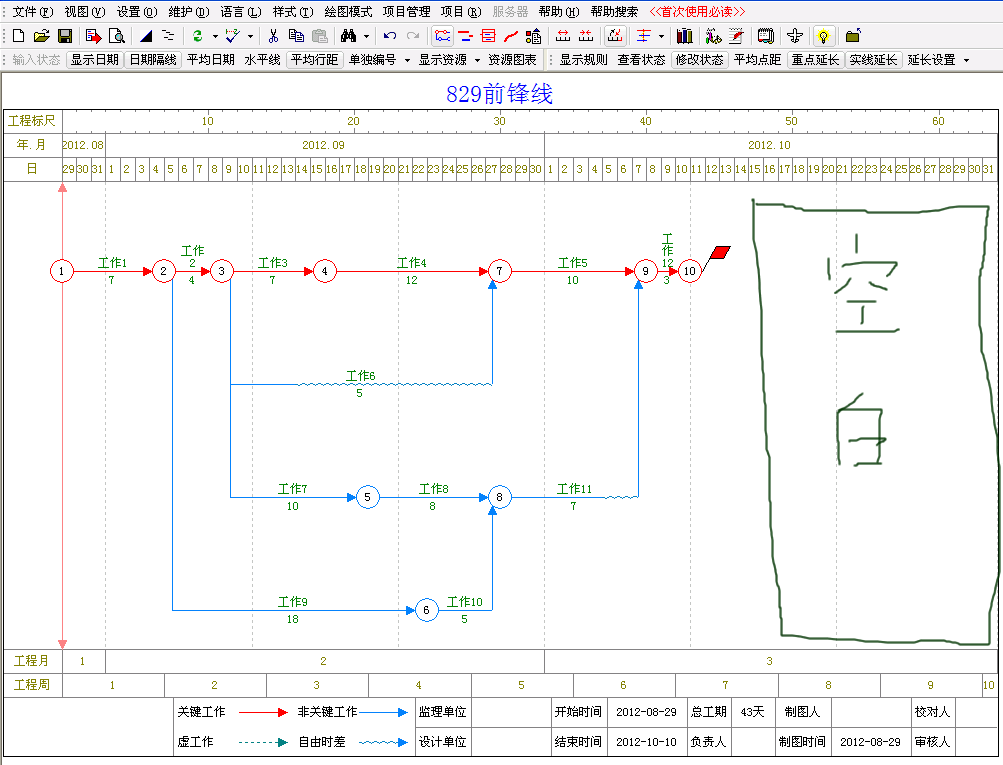

| 6、“平均日期”按钮，是在项目时间比较少（少于60天）时，网络图在横向不能铺满一张绘图纸。这时，使用平均日期功能。如下图，整个项目工期为43天，右侧有一些空白，整个网络图布局不均衡。 |
 |

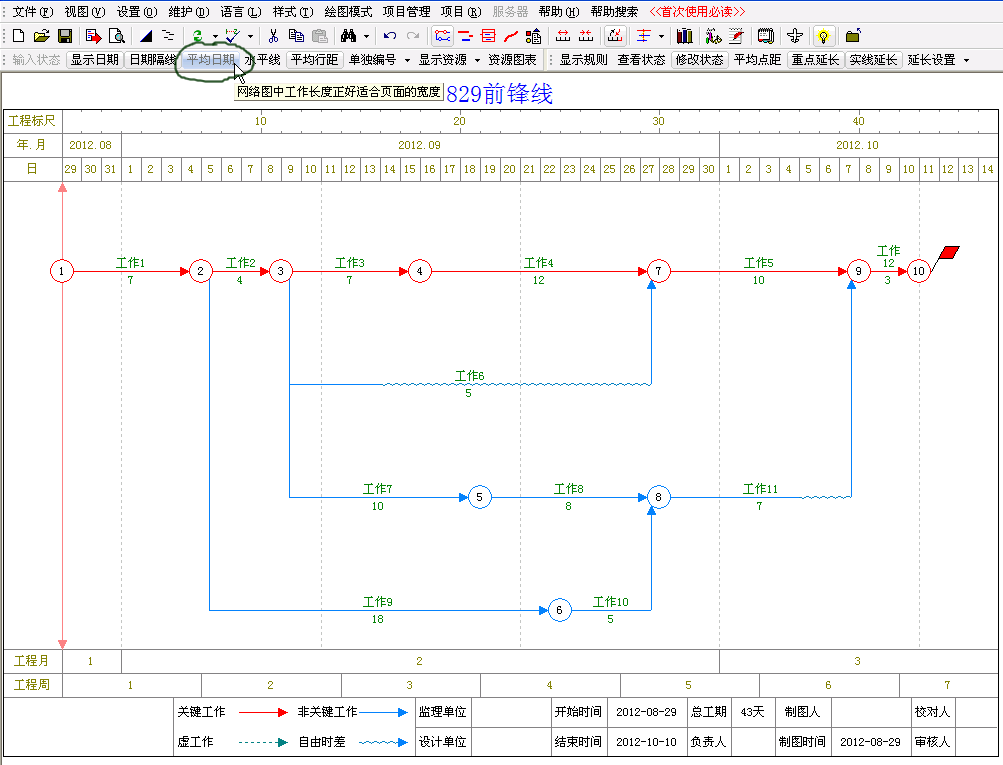

| 7、点击“平均日期”按钮，即可在水平方向中布满绘图纸。 |
 |

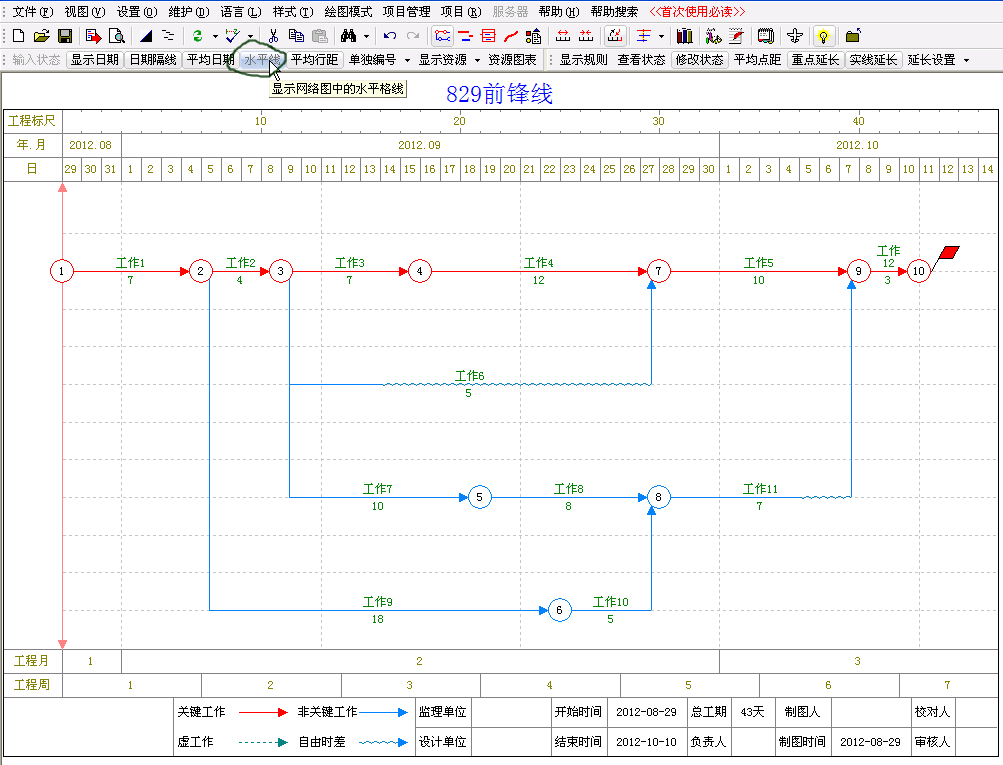

| 8、“水平线”按钮，可以在网络图水平方向显示/隐藏隔线。 |
 |

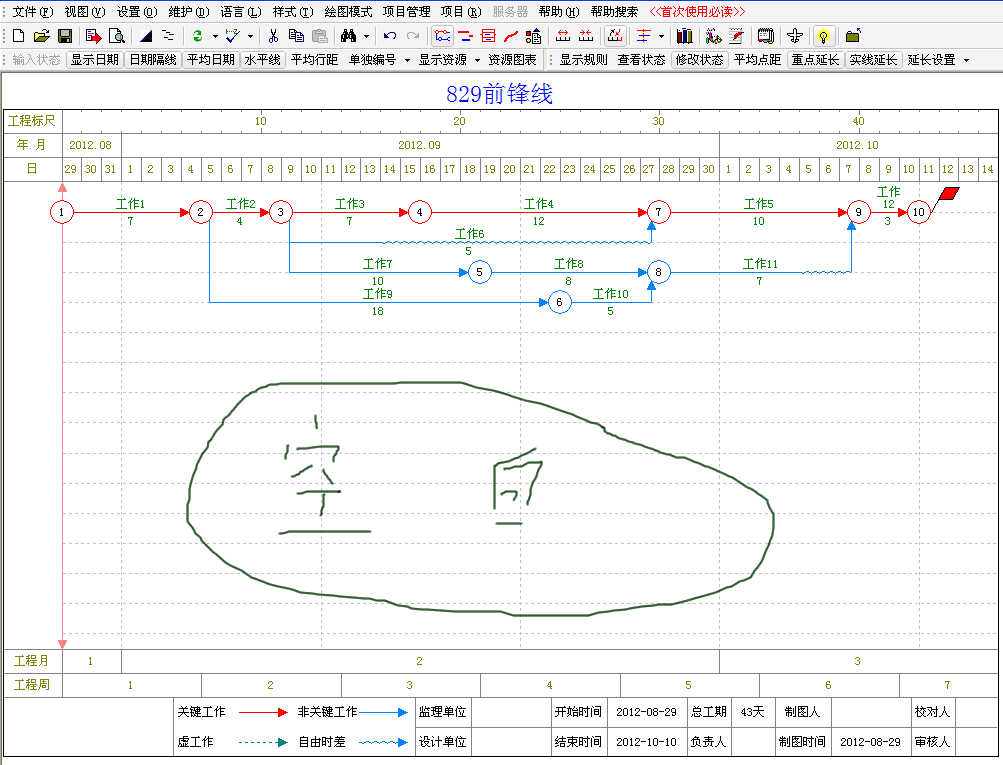

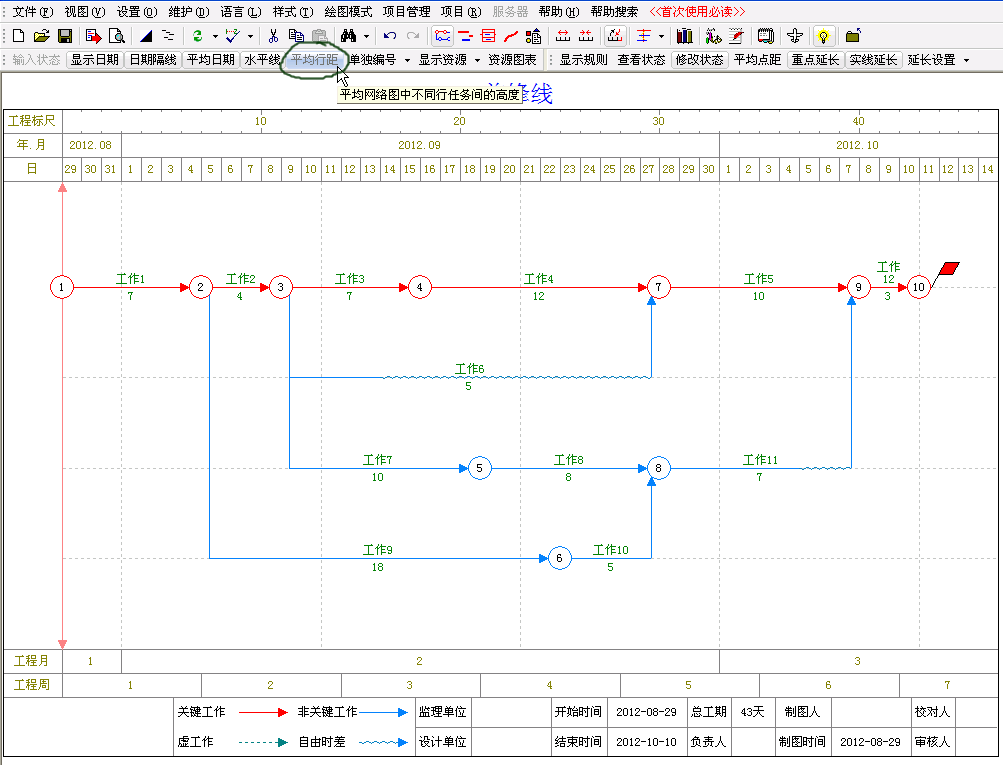

| 9、“平均行距”在垂直方向上，平均分布网络图在所有工作。如下图所示，进度计划编制完成后，在垂直方向下部有空白。 |
 |
| 10、点击“平均行距”按钮，可以在垂直方向中平均分配所有工作箭线位置。 |
 |

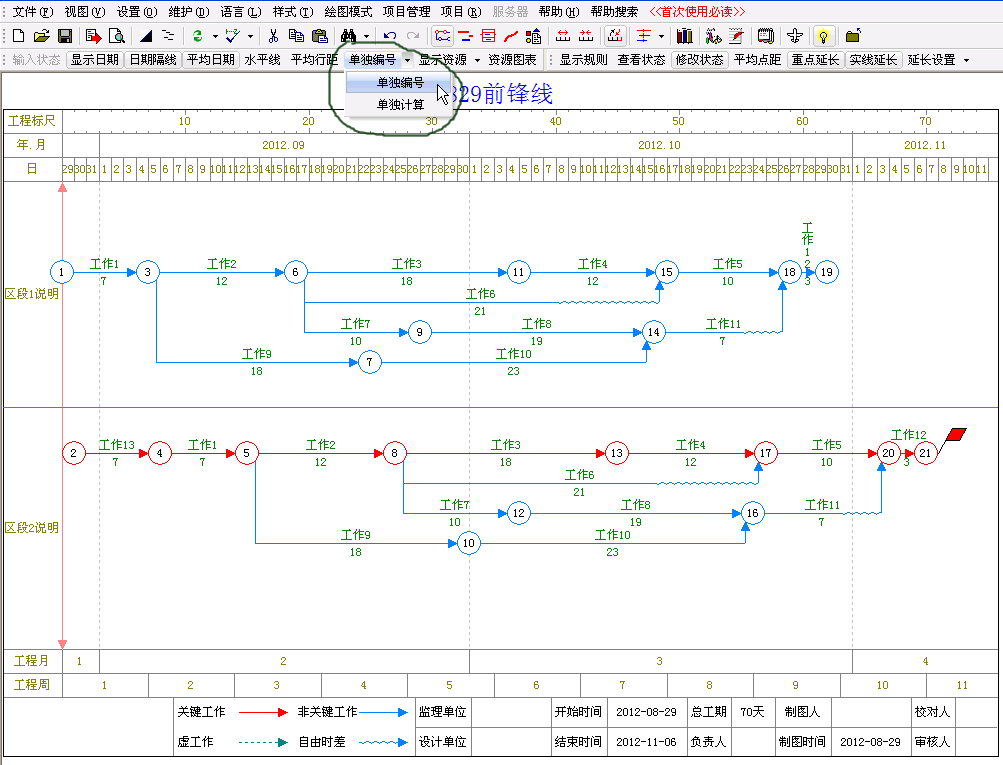

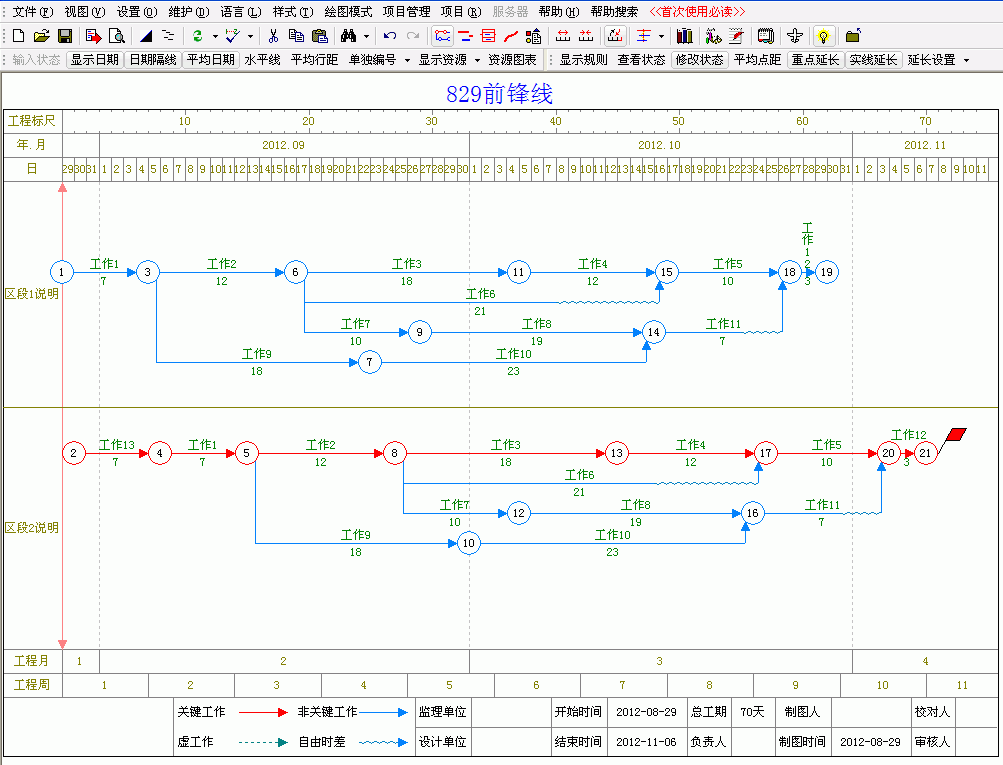

| 11、在遇到多个项目平行施工时，会遇到多个单独的网络图画在一张绘图纸上的情况。如下图所示。 |
 |

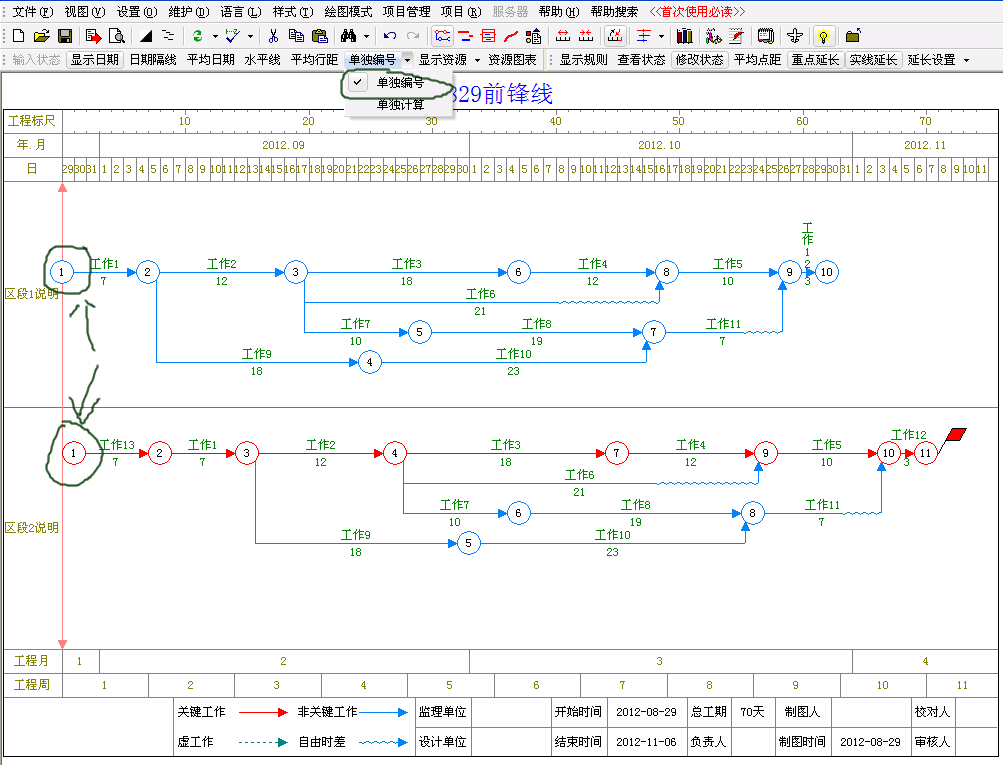

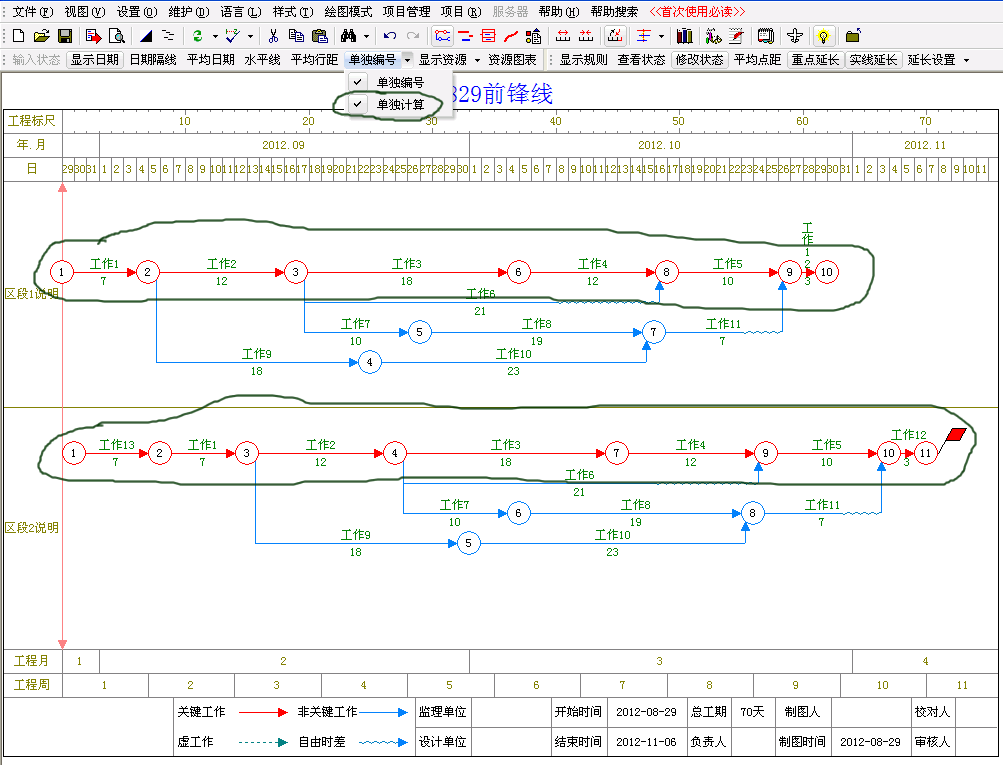

| 12、“单独编号”功能，就是上下两个独立的网络图，节点编号都是从1开始。 |
 |
| 13、如下图所示。如果上下两人上网络图有共用的节点，则会按同一个网络图计算。 |
 |
| 14、“单独计算”按钮，是上下两个相互独立的网络图，分别计算自己的关键线路。 |
 |

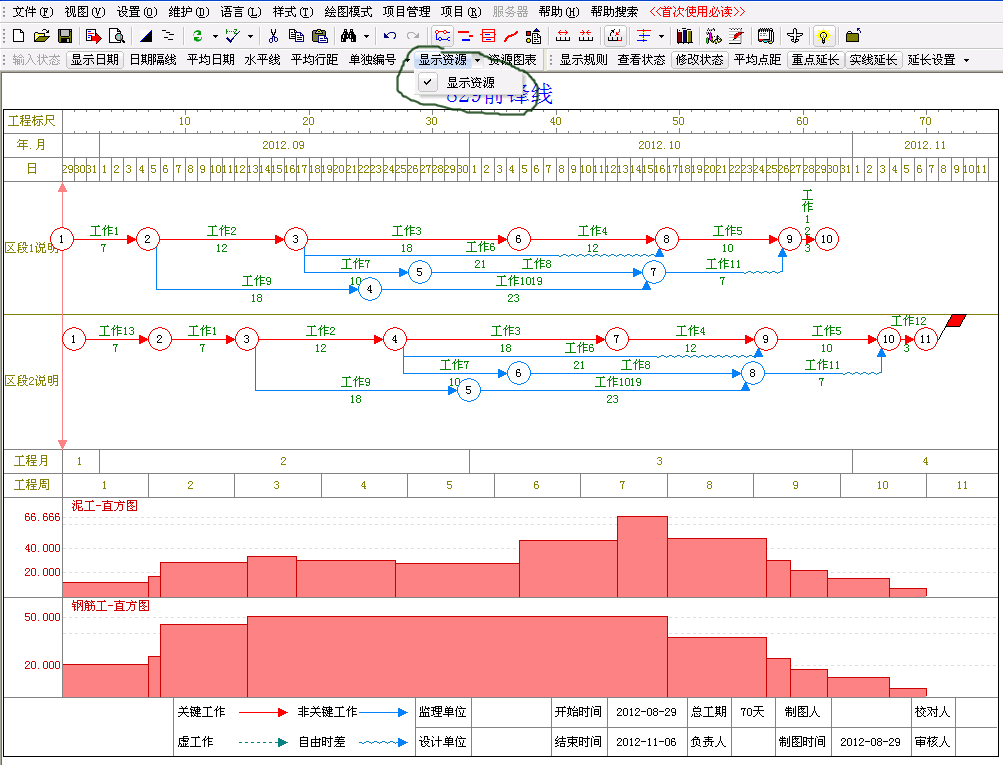

| 15、“显示资源”：如果当前项目添加了资源，显示资源按钮，可以在显示/隐藏资源图表间切换。 |
 |

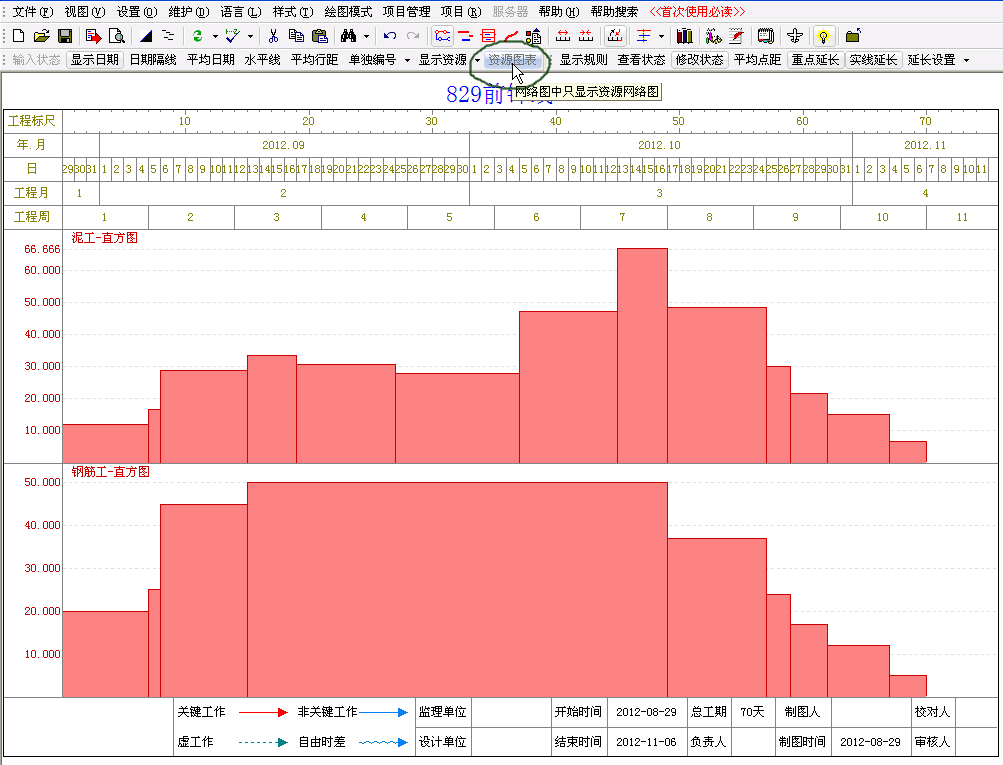

| 16、“资源图表”：可以在整个网络图中，不显示工作箭线，只显示资源图表。（再次单击资源图表按钮，还原） |
 |

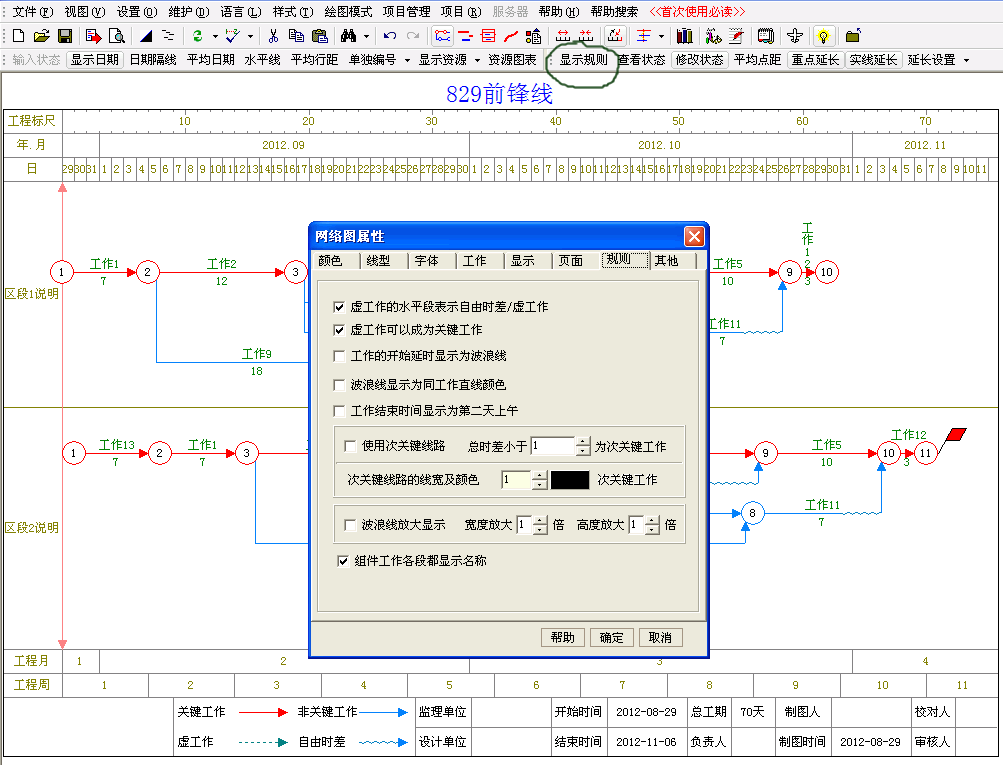

| 17、“显示规则”，显示网络图的绘制计算规则。设置后，可以显示对应的样式。 |
 |

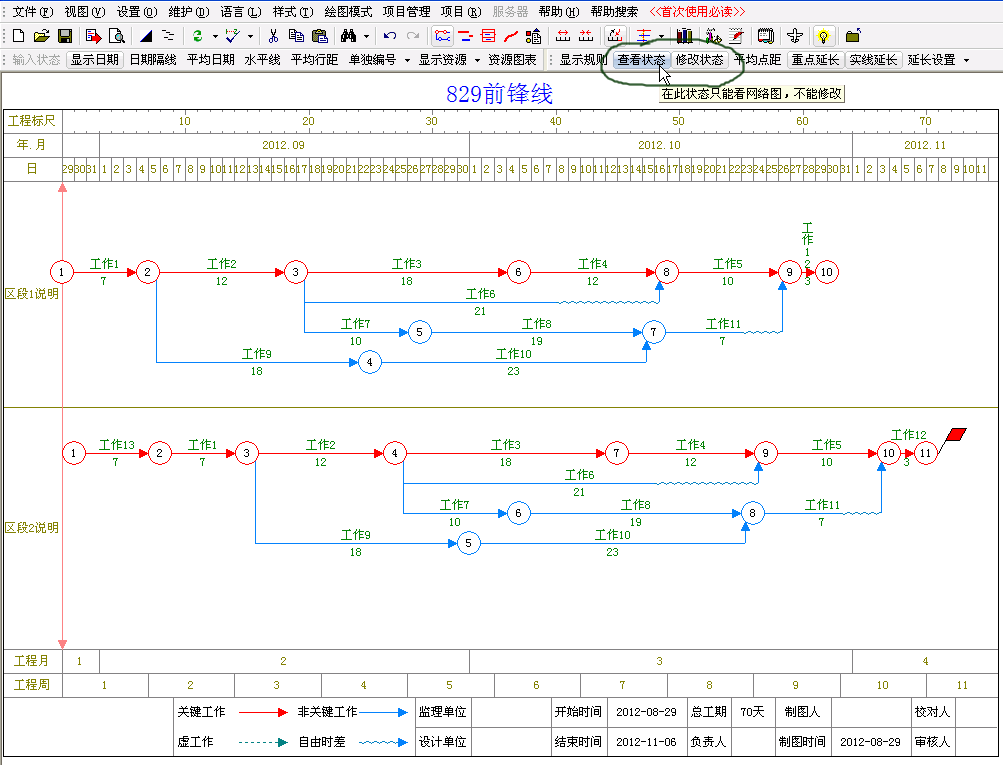

| 18、“查看状态”：在此状态下，整个网络图不能修改。“修改状态”：与查看状态对应。 |
 |

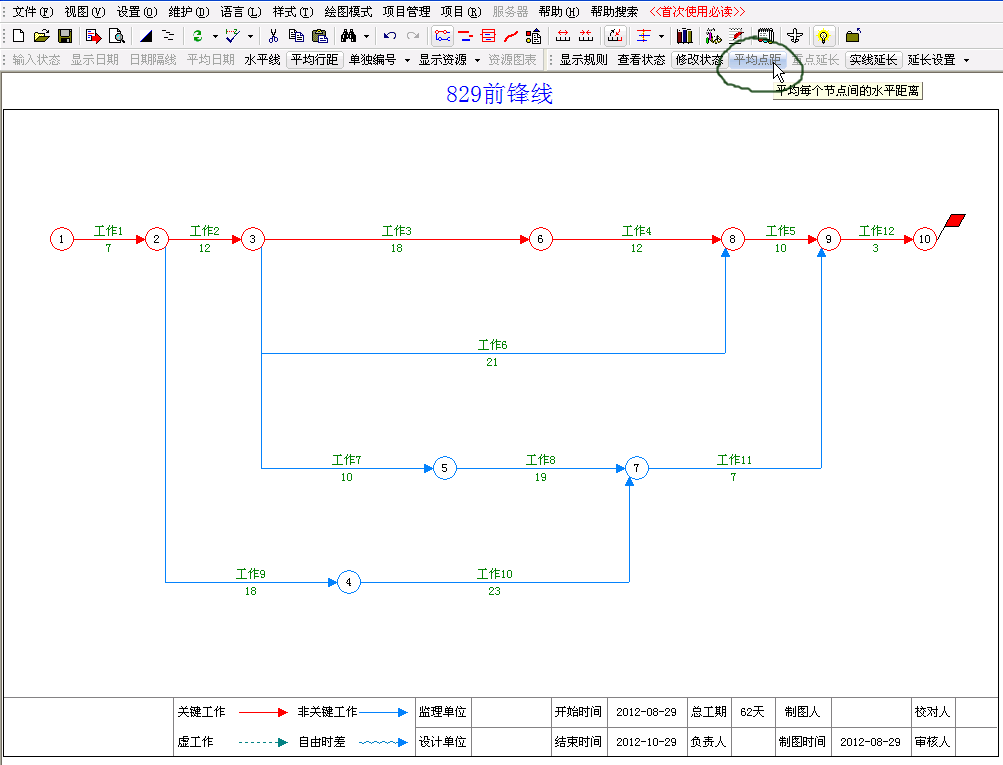

| 19、“平均点距”：整个网络图中的所有节点在横向上平均分布。生成“纯双代号网络图”（默认情况下，显示的是“双代号时标网络图”），再次单击“平均点距”，还原。 |
 |

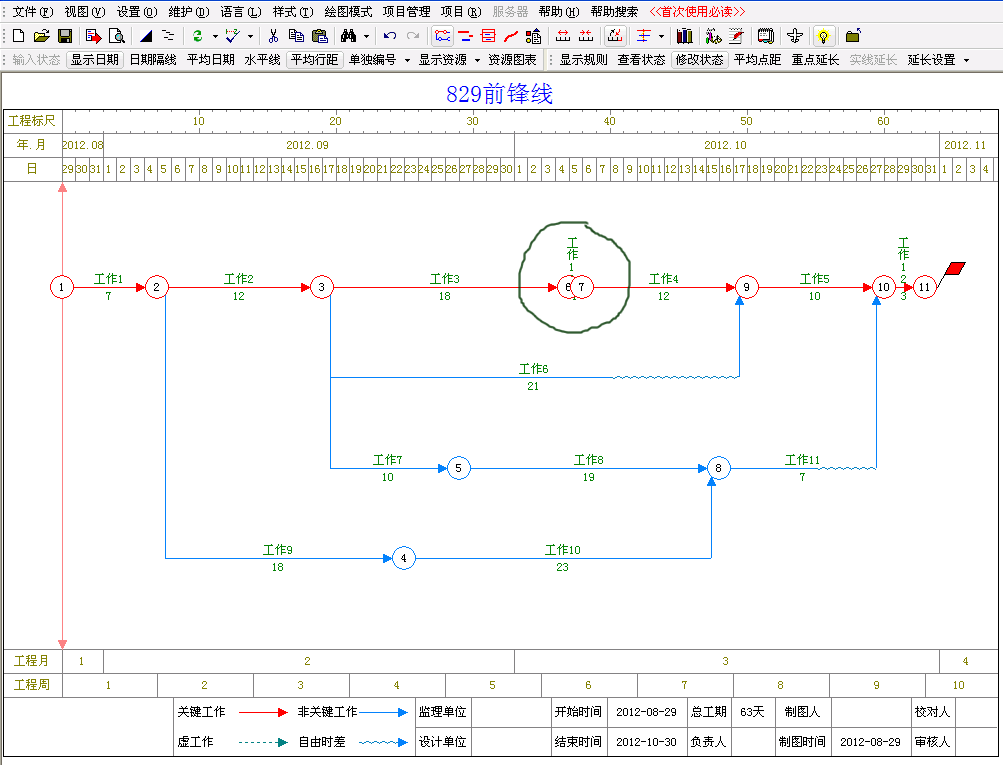

| 20、在时标网络图中，每个工作的的箭线长度与其工期成正比。但是，当工作工期太短时，工作两节点距离太近，可能出现重叠的情况。如下图，节点6，节点7之间的工作。 |
 |

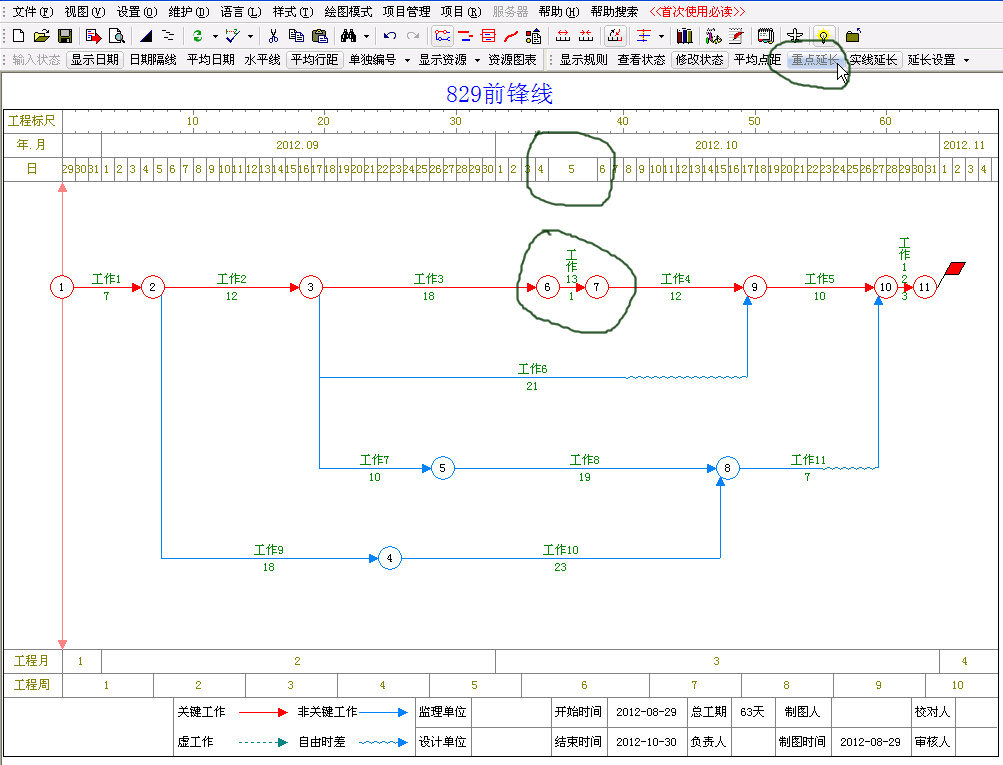

| 21、点击“重点延长”，可以将交叉节点对应的日期延长一段距离，这样就能完整的显示整个工作。 |
 |

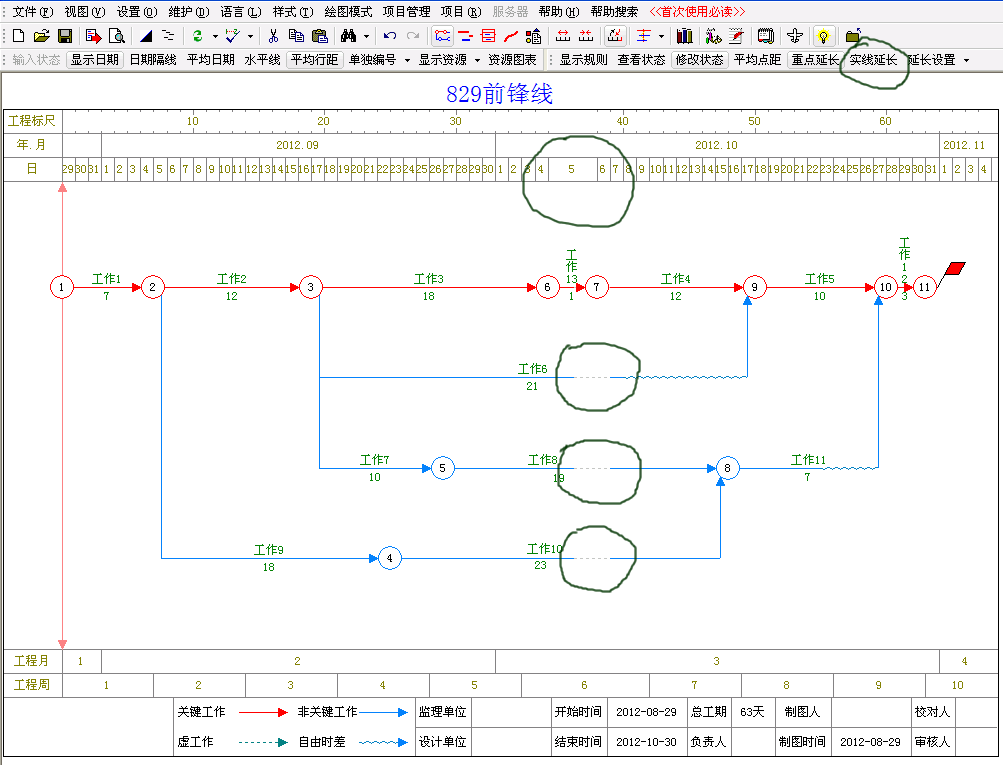

| 22、“实线延长”：对应重点延长位置部分的箭线，是显示为与工作相同的线型，还是显示为虚线。 |
 |

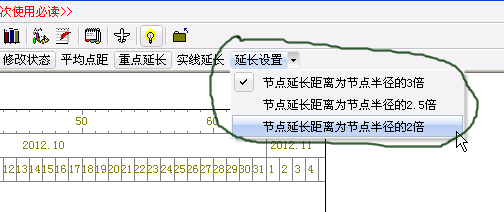

| 23、“延长设置”：可以设置重点延长的长度。默认每个节点在重点延长时，延长的长度为节点半径的3倍。 |
 |
