双代号网络图节点右键菜单
| 在网络图的任何一个节点上，都可以显示节点相关的菜单。 |
| 1、选择：选择节点后，可以使用右侧的向上/向下菜单，向上移动或向下移动节点的位置。 |
 |

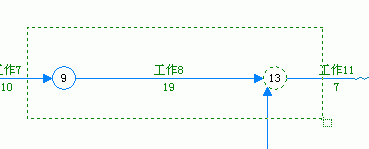

| 2、如下图所示：被选择的节点，以虚线表示。 |
 |
| 3、如果要同时选择多个节点和箭线，可以按下鼠标右键，随着鼠标拖拽，会有一个虚线框，放开鼠标右键时，虚线框内的工作箭线及节点都会被选择。 |
 |

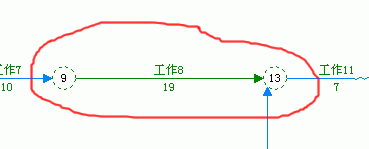

| 4、如下图所示，被选择的工作箭线显示为绿色，节点显示为绿色虚线。 |
 |

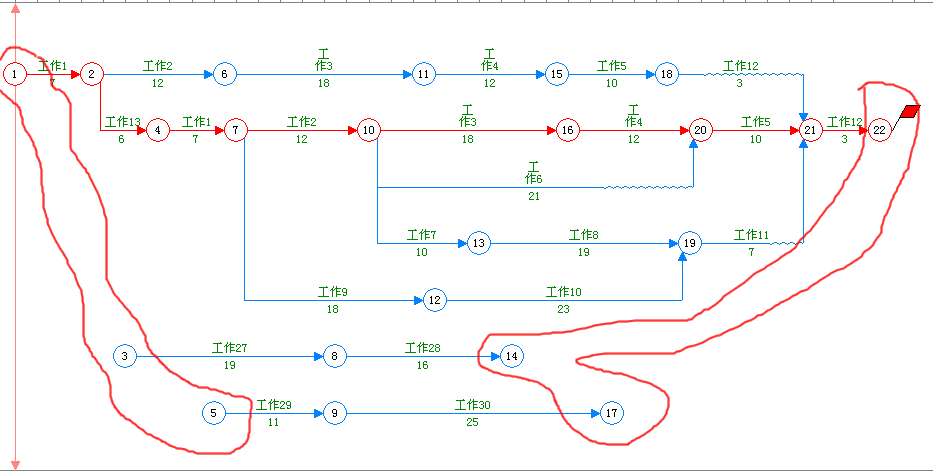

| 5、如下图所示，在网络图编制过程中，完成后，可能会出现以下情况，整个网络图有多个开始节点和多个结束节点。 |
 |

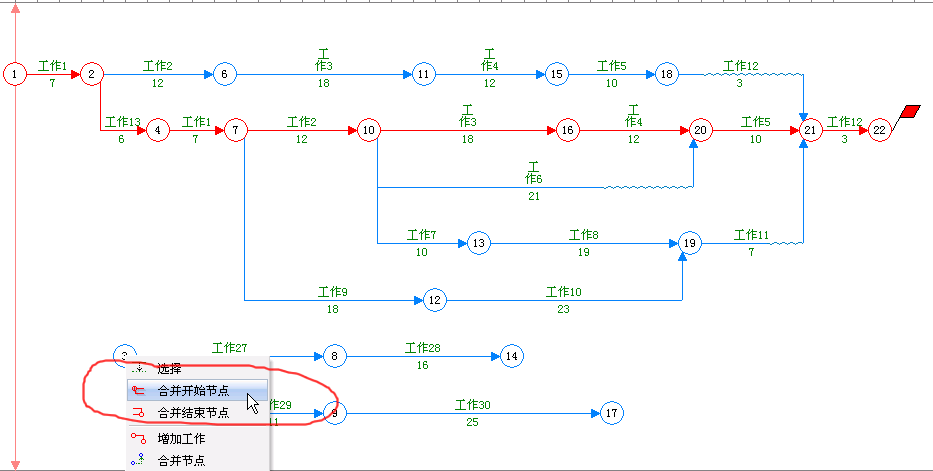

| 6、合并开始节点：将鼠标移动到任意一个节点上，单击鼠标右键，在弹出菜单中选择“合并开始节点” |
 |

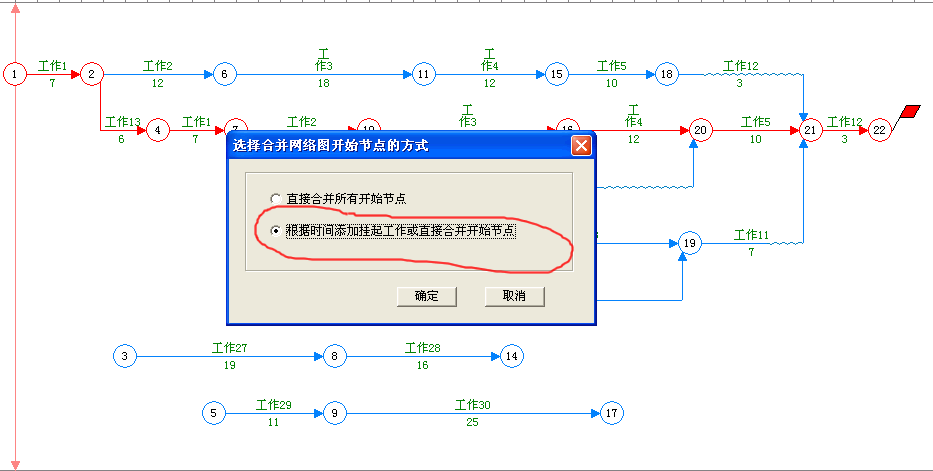

| 7、在弹出窗口中，选择“根据时间添加挂起工作或直接合并开始节点”，然后确定。（如果节点对应的开始时间相同，则直接合并开始节点；如果节点对就原开始时间不相同，则在最早开始的时间和后面的节点间添加挂起工作来表示延时） |
 |

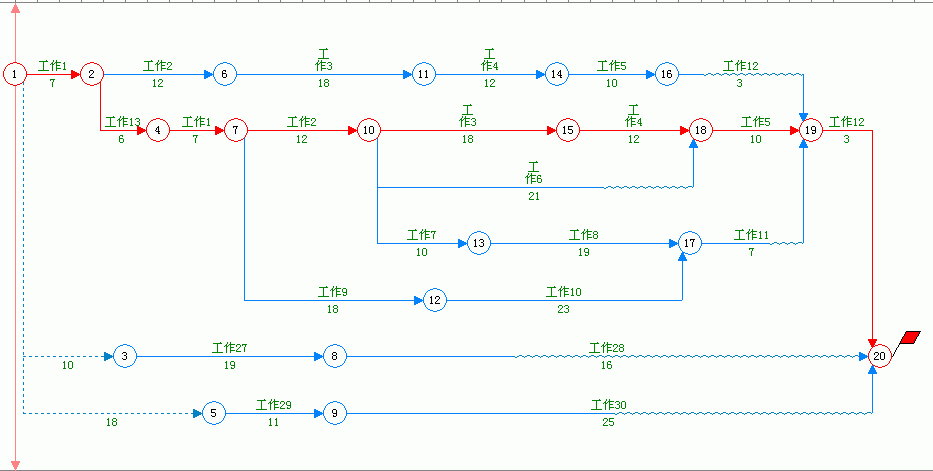

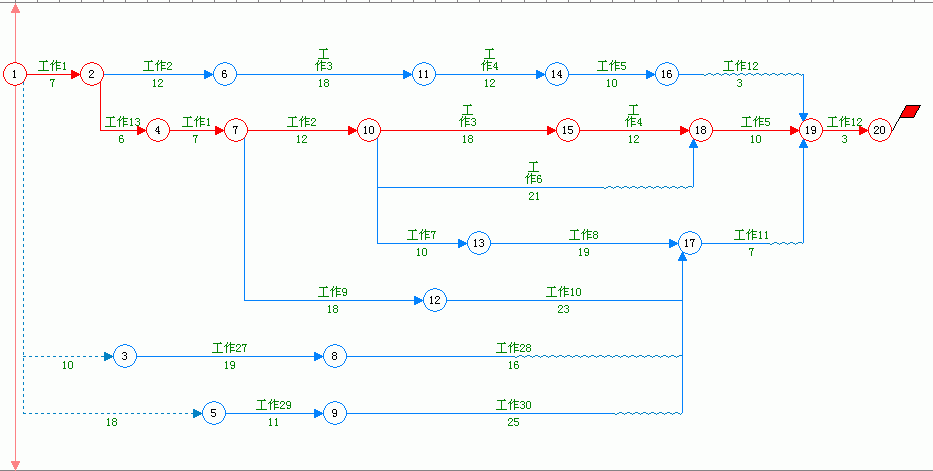

| 8、如下图所示，显示了挂起工作的效果。 |
 |

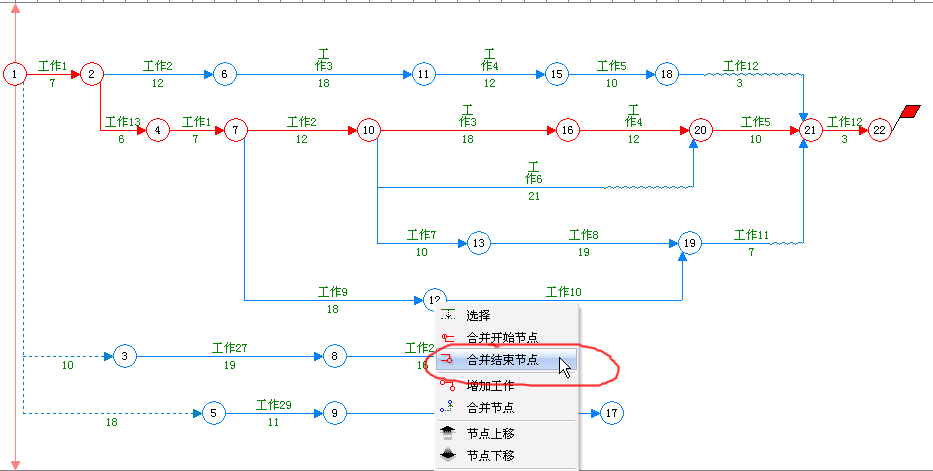

| 9、合并结束节点：与合并开始节点类似，此操作会让整个网络图只有一个结束节点。 |
 |
| 10、如下图所示，在“合并结束节点”后，结束节点会自动合并成一个节点。 |
 |

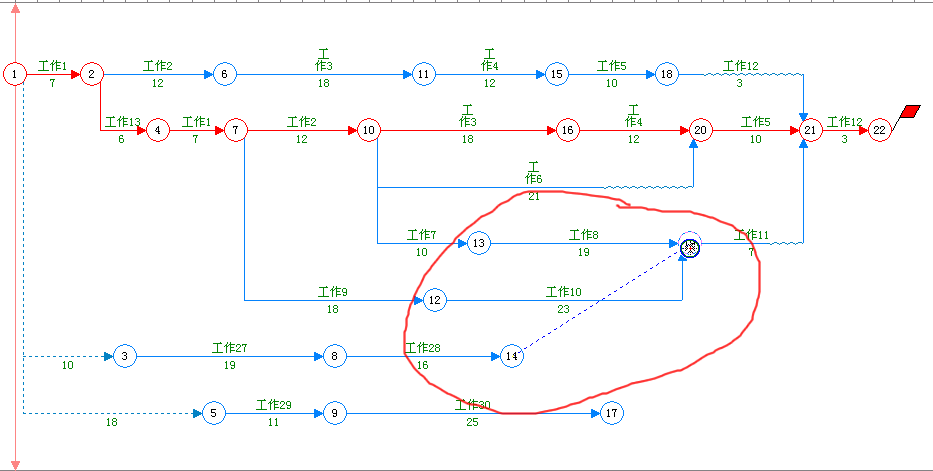

| 11、但是，在有很多个结束节点，或者多个结束节点对应的日期相差比较长的情况下，大段波浪线看上去图会很乱。此时，我们也可以按照时间顺序，找到就近的节点合并（或者添加虚工作）来让整个网络图看上去平衡一些。如下图所示，将鼠标移动到节点14上，按下Alt键，同时按下鼠标左键，拖动到节点18上。然后放开鼠标左键。（也可以在节点14上点鼠标左键，在弹出菜单中选择“合并节点”来完成相同的功能） |
 |
| 12、使用同样的方法找到就近的节点，合并节点，或者添加虚工作解决。（如上图，可以在合并的节点，也可以在17、18节点间添加一个虚工作） |
 |

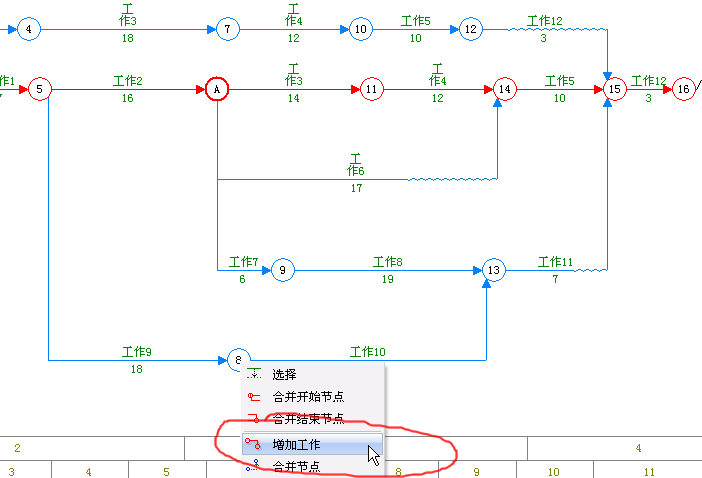

| 13、增加工作：与在节点上按下鼠标左键拖动添加工作的功能是相同的。（在网络图比较大，开始节点和结束节点不能同时显示在屏幕内时，使用此功能添加工作） |
 |

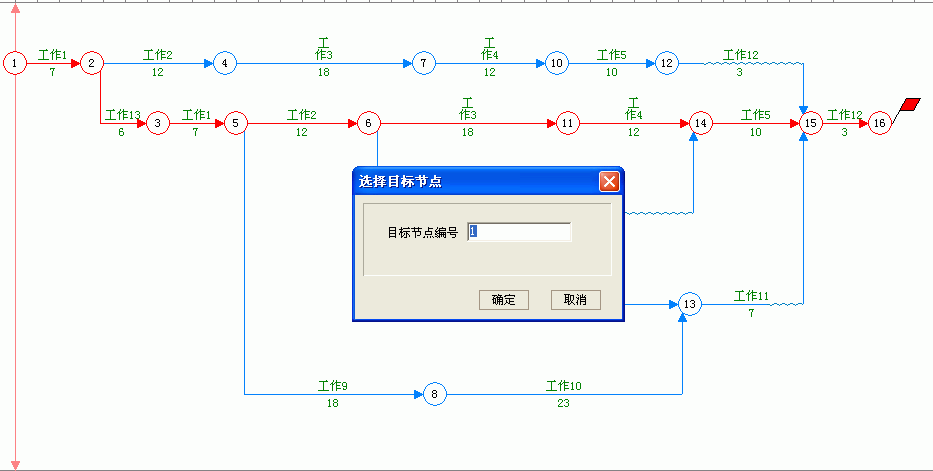

| 14、此时，弹出选择目标节点窗口。 |
 |

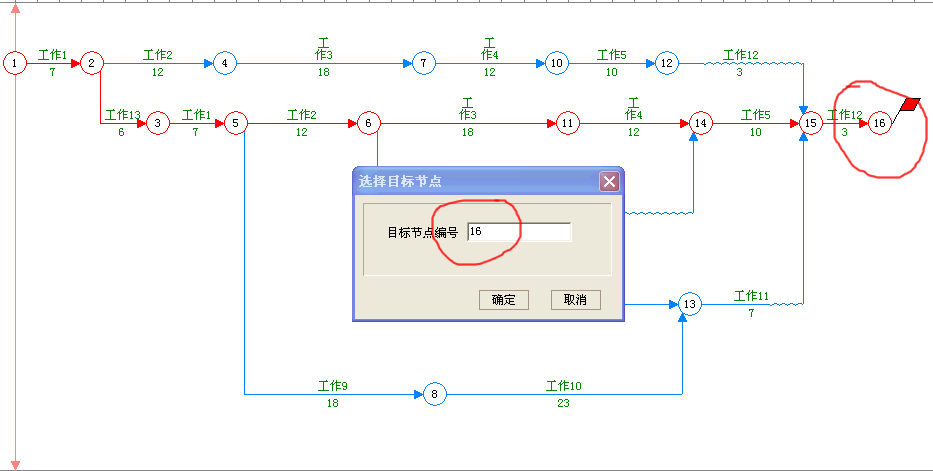

| 15、在节点16上单击鼠标左键。（或者直接在目标节点编号后面的输入框中输入16，然后确定） |
 |

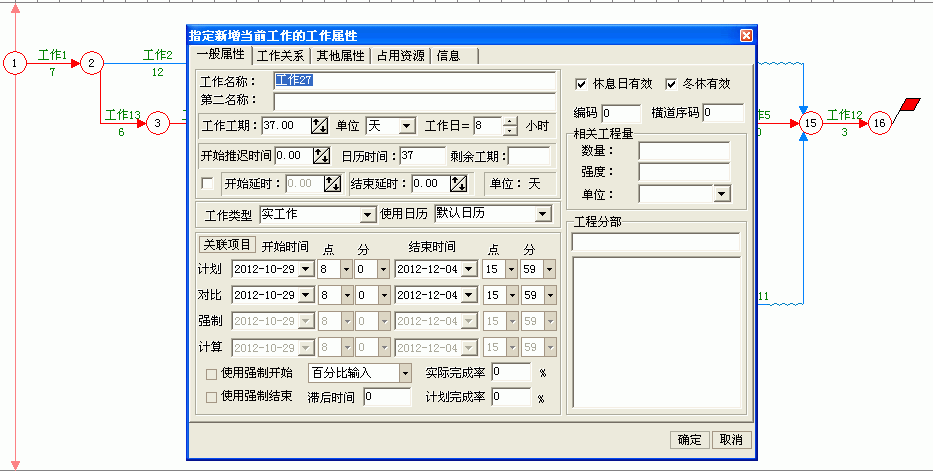

| 16、此时，弹出新增工作窗口。输入工作名称及工期，然后确定。 |
 |

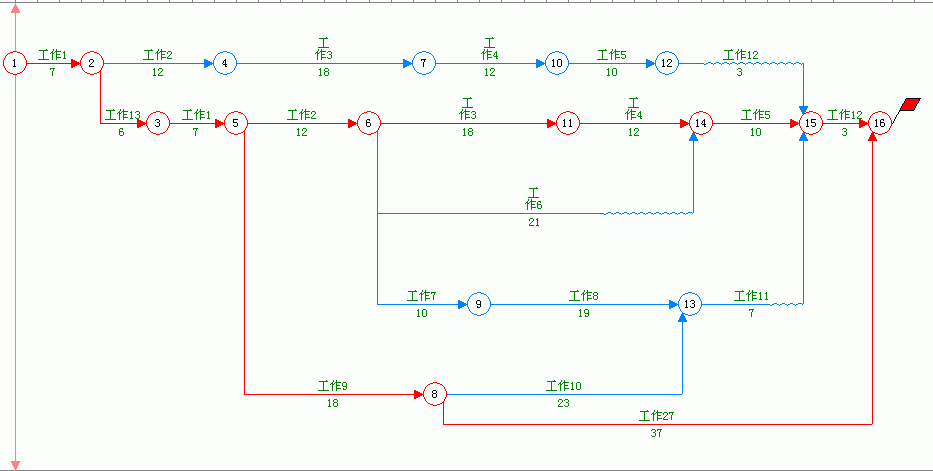

| 17、下图为增加了工作的效果图。 |
 |

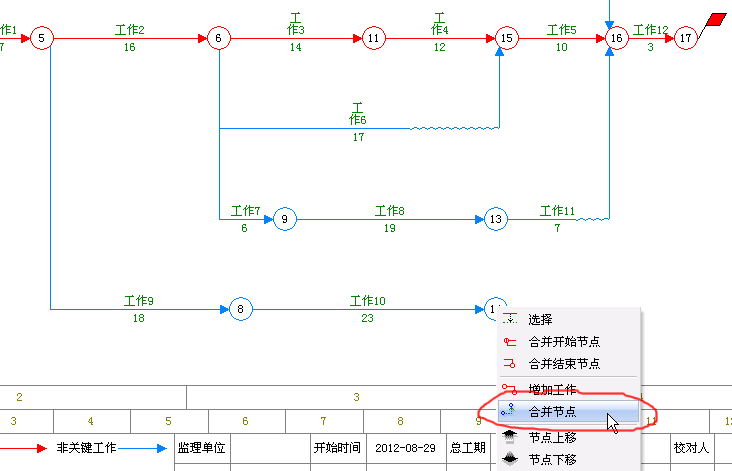

| 18、合并节点：可以通过合并节点来修改工作间的逻辑关系。如下图所示，工作10后面没有后续工作。如果将节点14与13合并在一起，工作11就成为了工作10的后续工作。（工作11开始前，工作8和工作10都要完成） |
 |

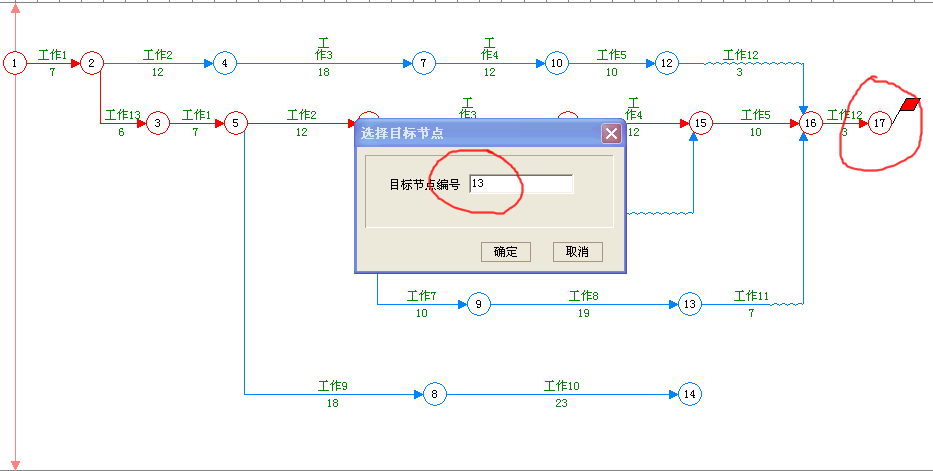

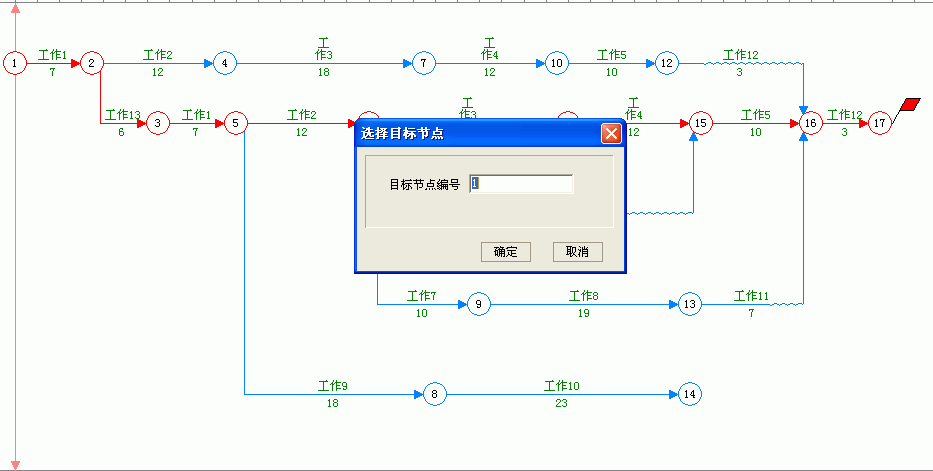

| 19、此时弹出选择目标节点窗口。 |
 |
| 20、将鼠标移动到节点13上，单击鼠标左键。或者直接输入数字13，然后确定。 |
 |
| 21、下图为合并后效果。 |
 |

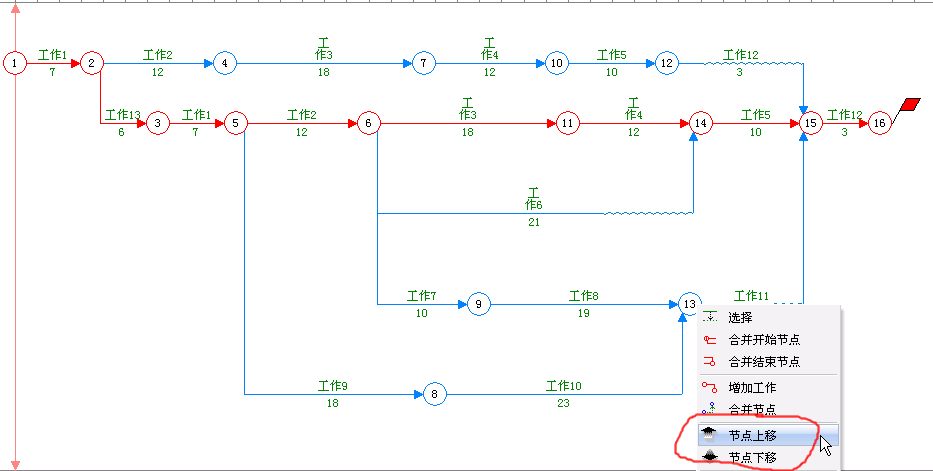

| 22、节点上移，节点下移：可以将当前节点向上或向下移动。 |
 |

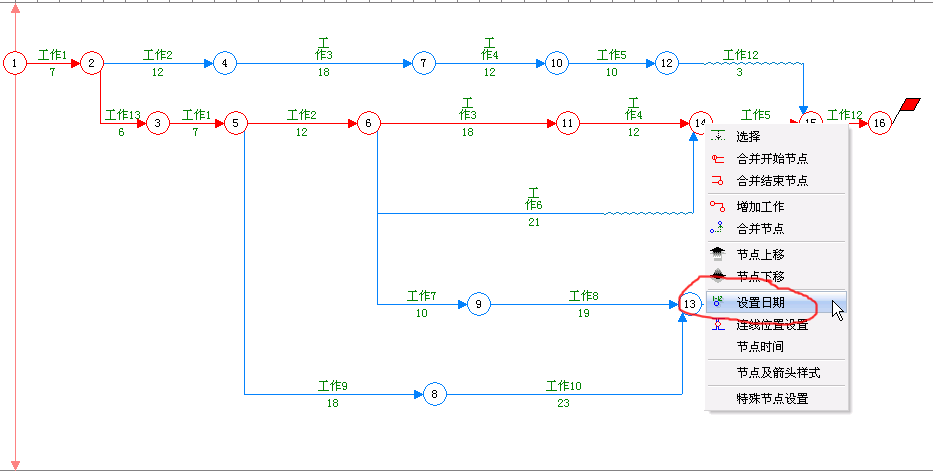

| 23、设置日期：可以在节点上显示当前节点对应的日期。根据需要，可以在具有标志性任务完成的节点上或者所有节点上，显示日期。 |
 |

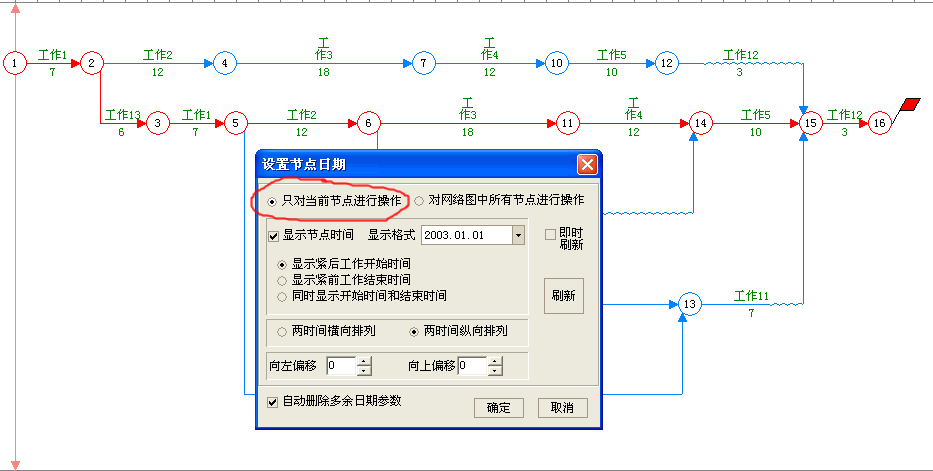

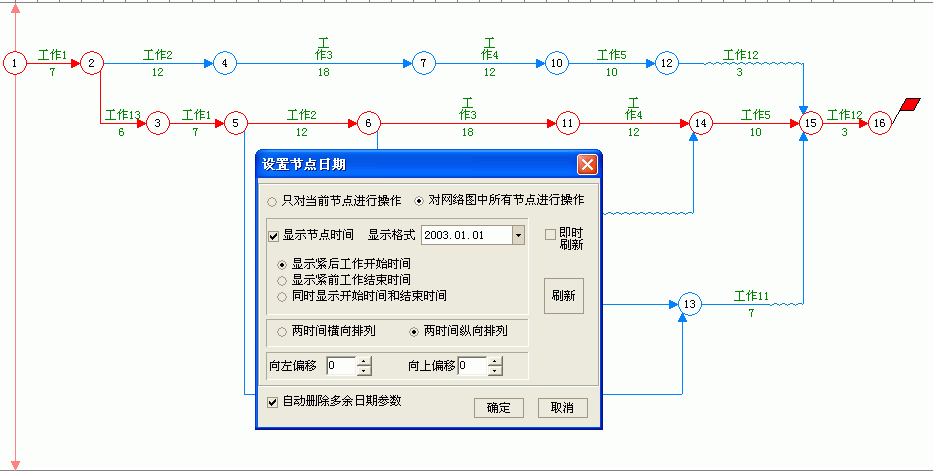

| 24、此时，弹出设置节点日期窗口。 |
 |
| 25、选择“只对当前节点进行操作” |
 |

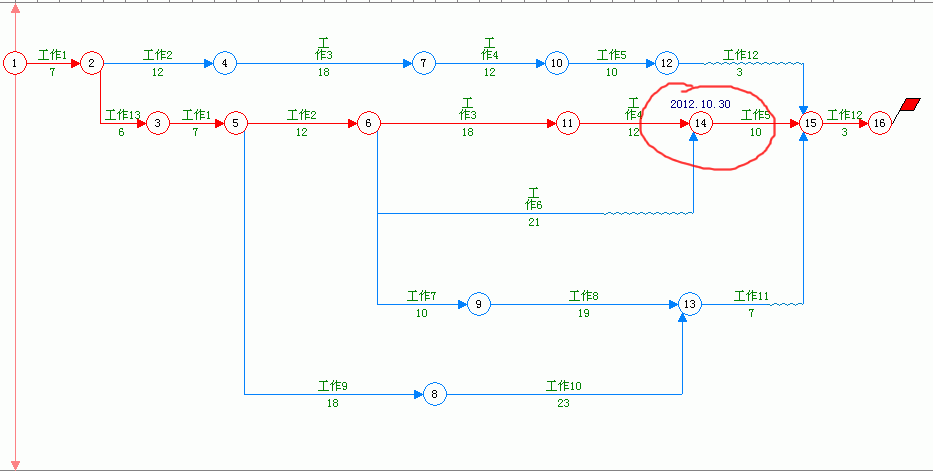

| 26、如下图所示，在节点14上，显示了其对应的日期。 |
 |

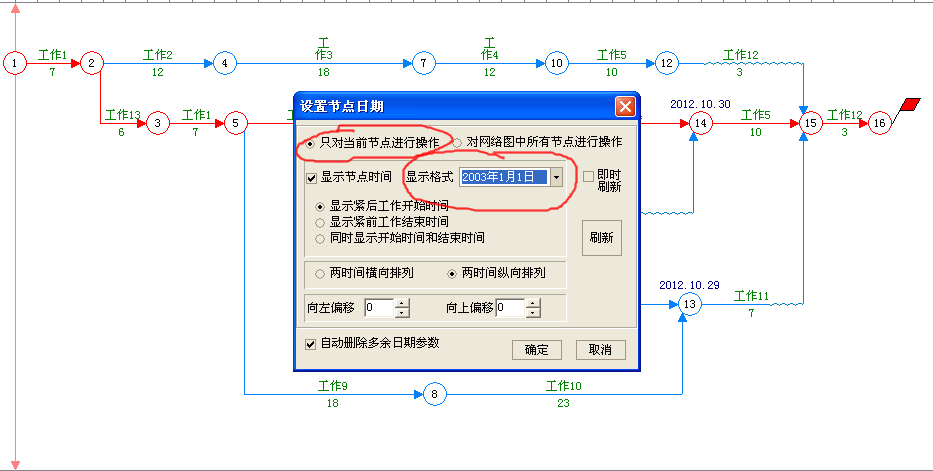

| 27、下面，我们在节点13上，也显示日期。另外，将显示格式设置为“2003年1月1日”，然后确定。 |
 |

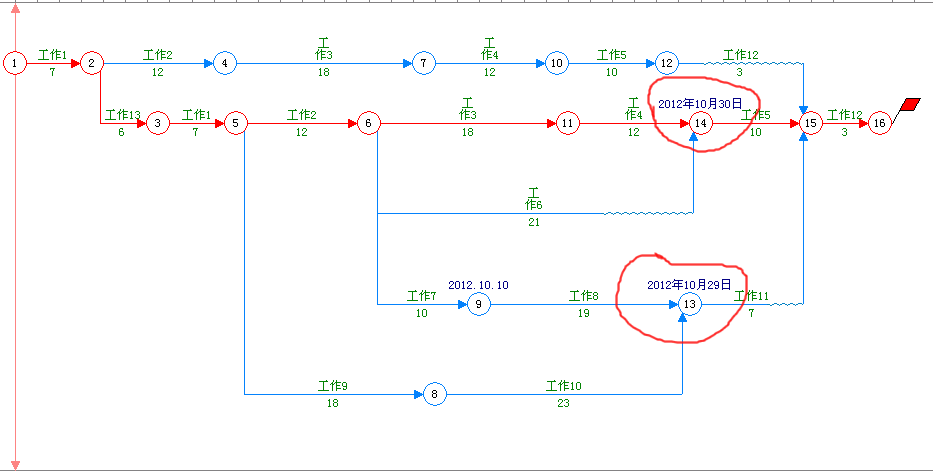

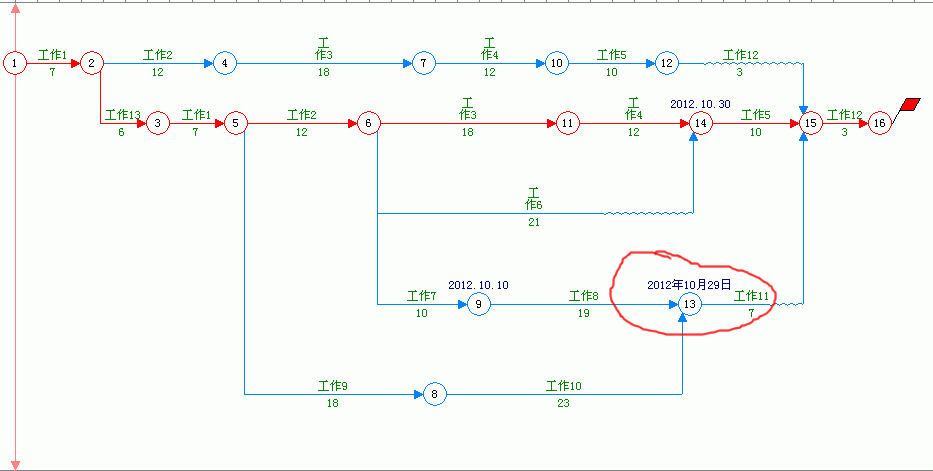

| 28、节点13上的日期格式与其他节点上不相同。 |
 |

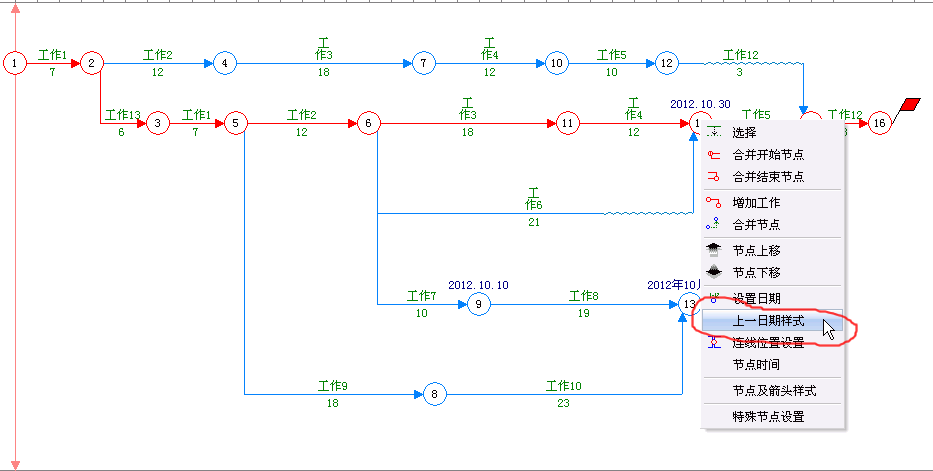

| 29、在节点14上，点鼠标右键，在弹出菜单中选择“上一日期样式”。 |
 |
| 30、此时，节点14的日期格式设置为与13相同。（包括偏移位置也会一起设置） |
 |

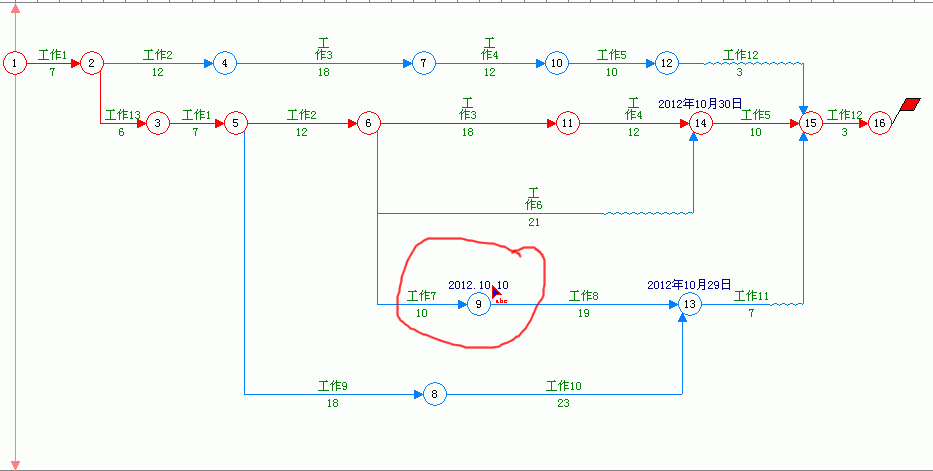

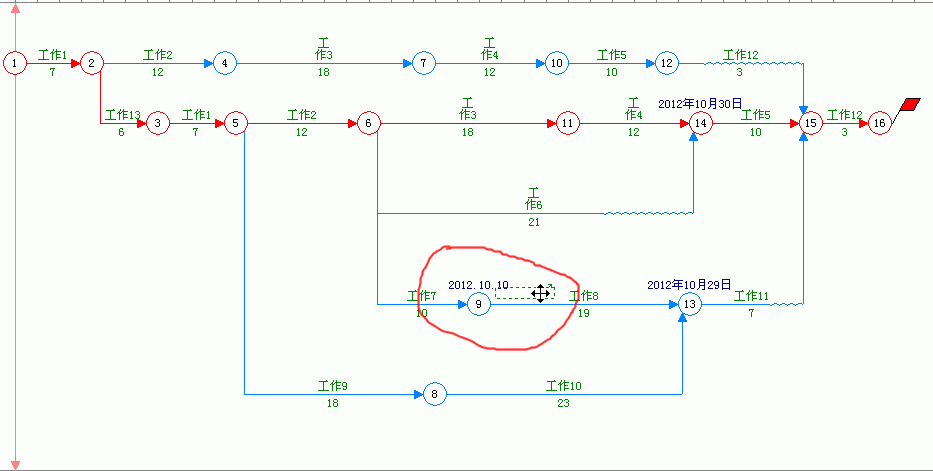

| 31、如果日期与工作名称、箭线发生交叉重叠的情况，可以将鼠标移动到日期上，按下鼠标左键拖动。当鼠标移动到日期上时，鼠标样式如下图所示。 |
 |
| 32、按下鼠标左键，拖动到适当位置，放开鼠标左键。 |
 |
| 33、如下图所示，工期数字被拖动到放开鼠标左键时的位置。 |
 |

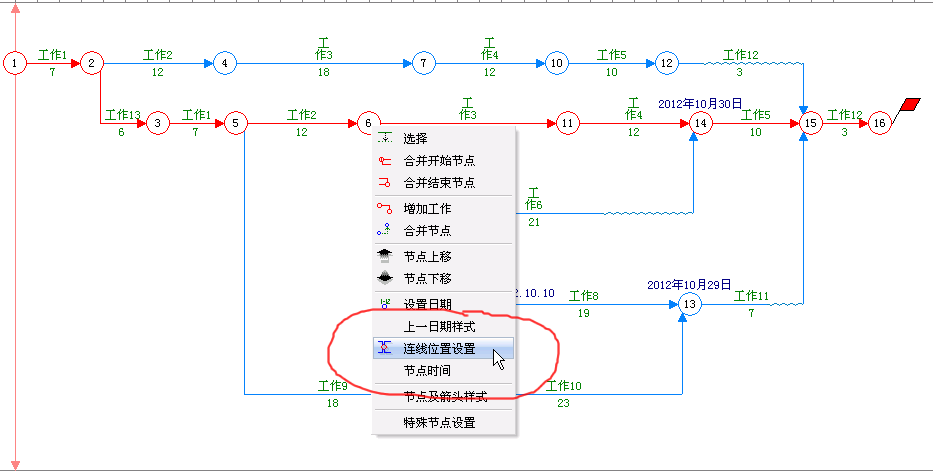

| 34、连续位置设置：可以设置节点上的箭线连接节点的位置。 |
 |

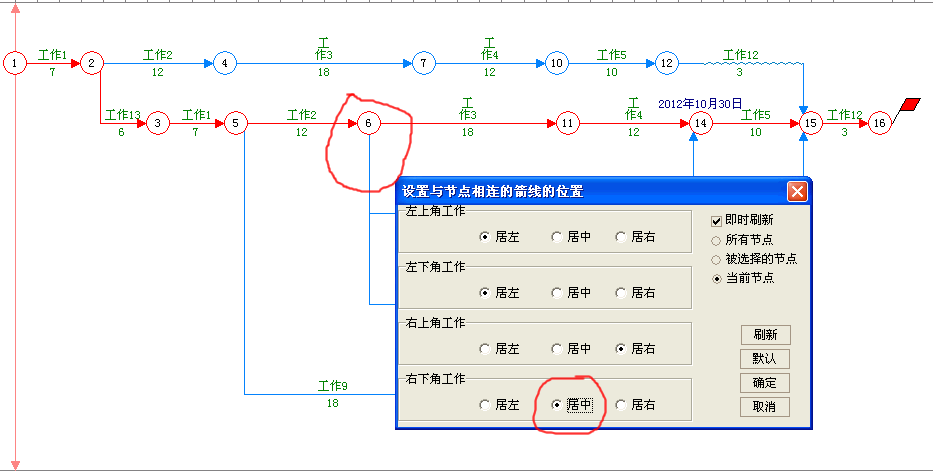

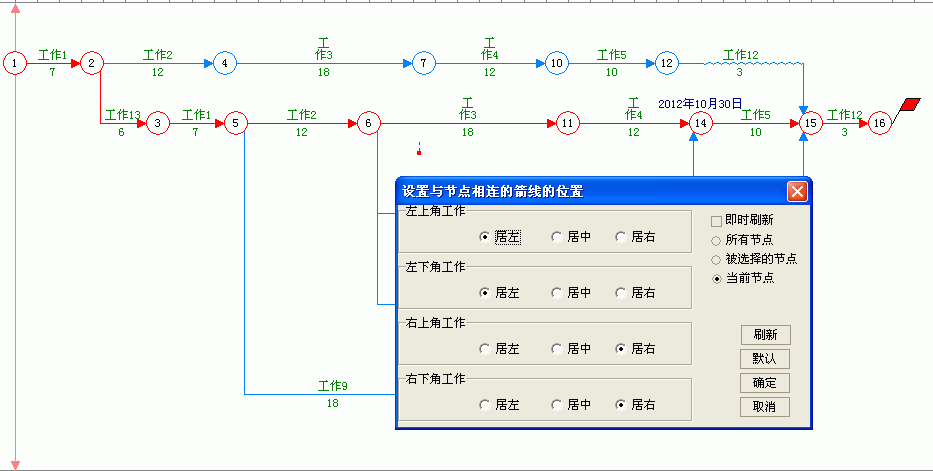

| 35、此时，弹出设置与节点相连箭线位置窗口。 |
 |
| 36、在“右下角工作”一栏中，选择“居中”，显示效果如下所示。节点6下面的箭线位于节点的正中间。 |
 |
| 37、节点时间：可以快速设置对应工作的工期或时间。 |
 |

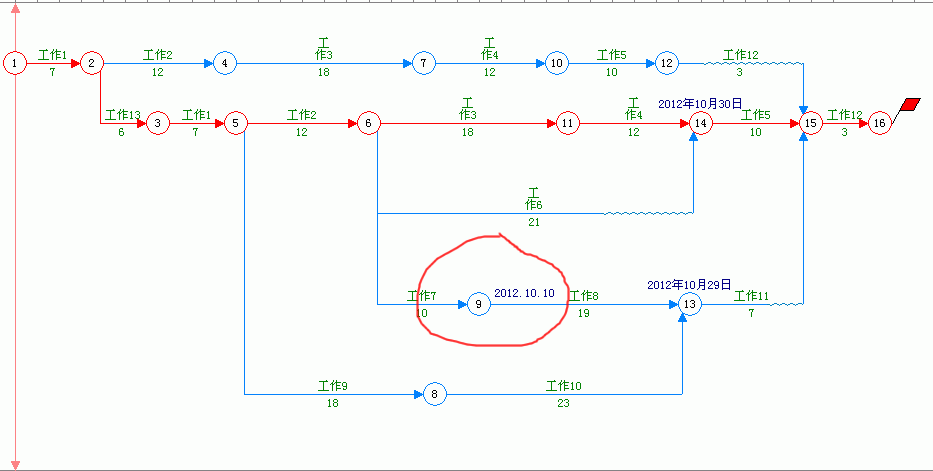

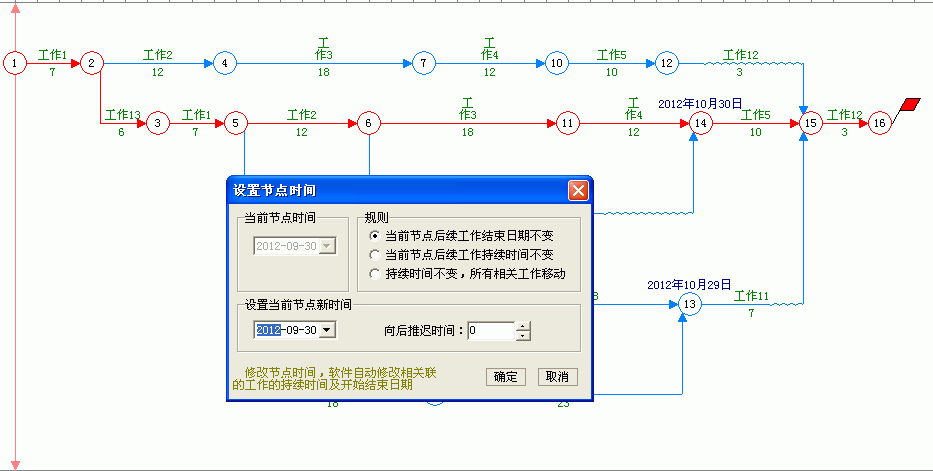

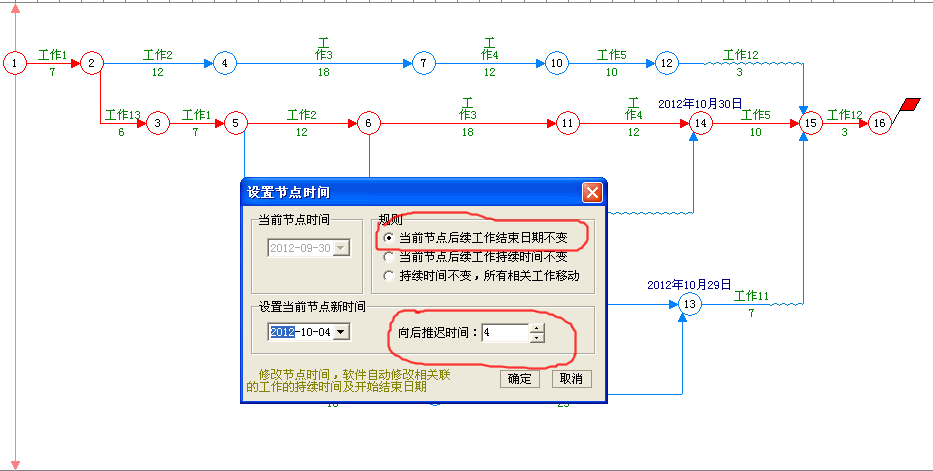

| 38、此时，弹出设置节点时间窗口。 |
 |
| 39、选择“当前节点后续工作结束日期不变”，向后推迟时间设置为4，然后确定。（即当前节点前面的工作时间增加4天，节点后面的工作减少4天） |
 |

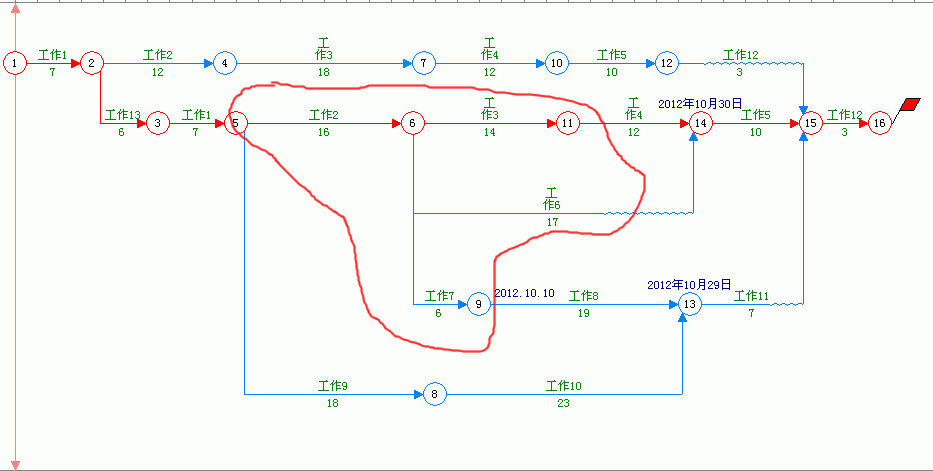

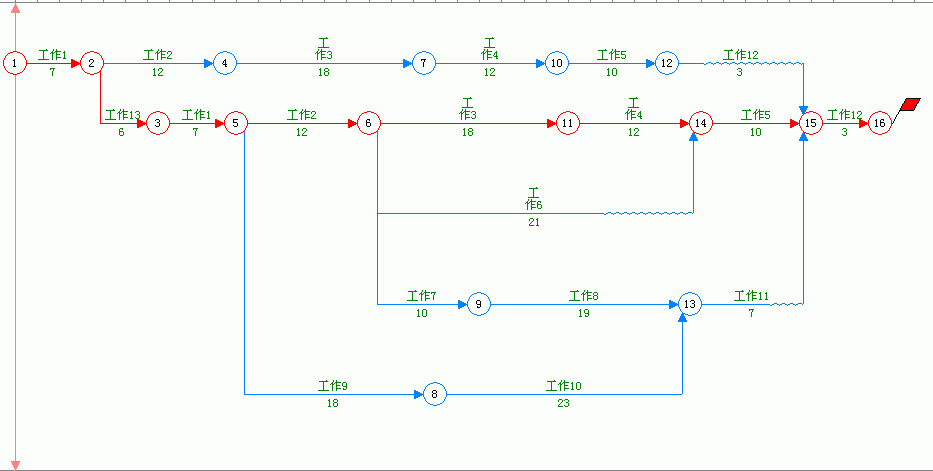

| 40、观察节点6前面工作的工期，及节点6后面工作的工期的变化。 |
 |

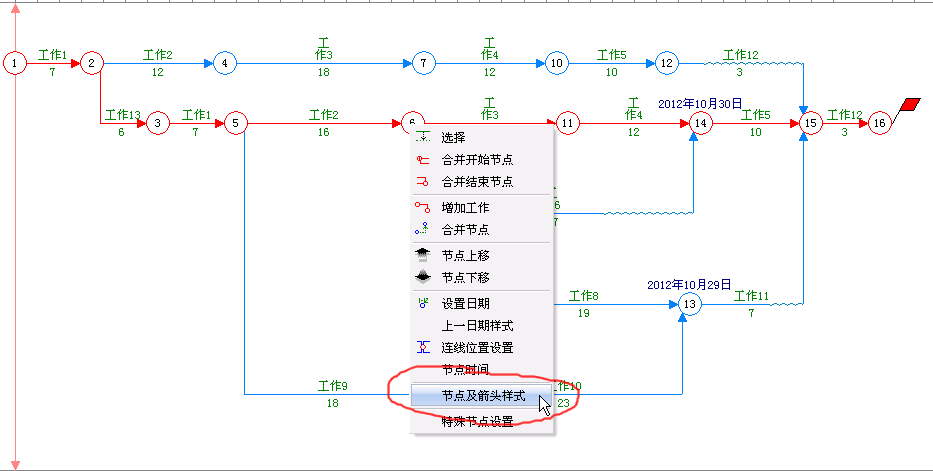

| 41、节点及箭头样式：可以设置箭线上的箭头及节点的一些显示效果。 |
 |

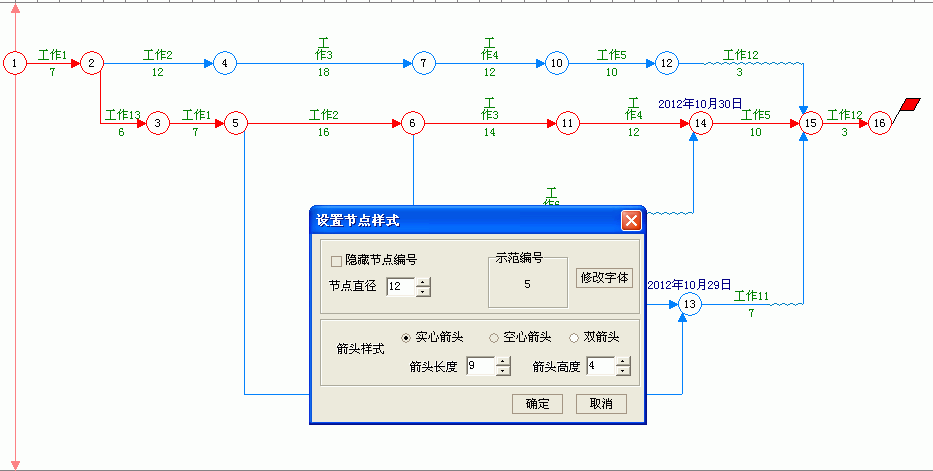

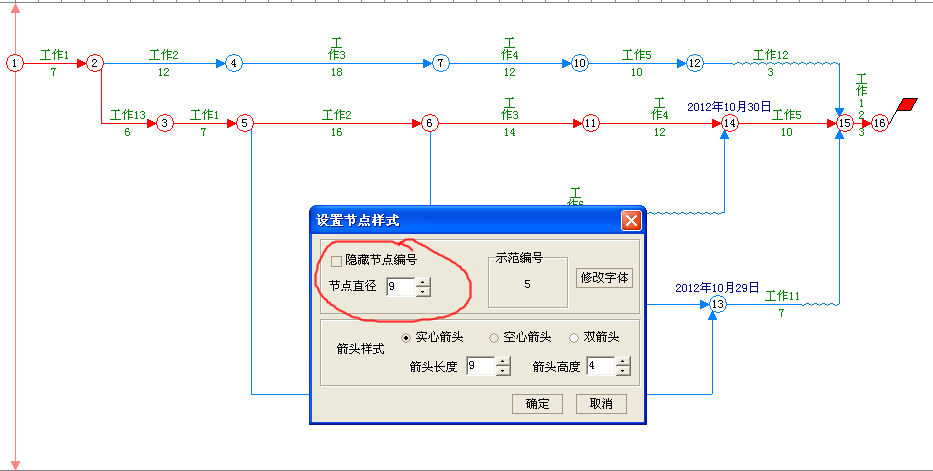

| 42、此时，弹出设置节点样式窗口。 |
 |
| 43、将节点直径设置为9，然后确定，如下图所示，节点直径比原来小了。（这个功能，经常用于网络图中工作比较多，节点与箭线、工作名称等文字交叉较多的情况） |
 |

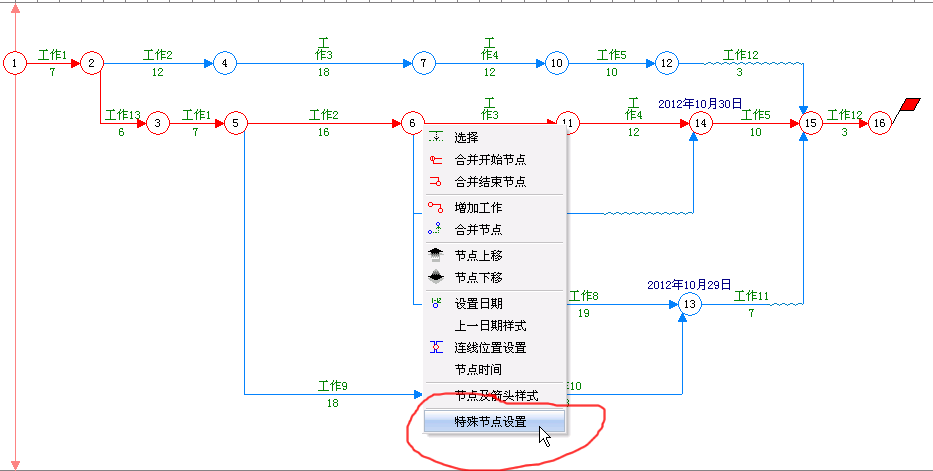

| 44、特殊节点设置：根据需要，用户还可以任意设置某个节点显示的文字用节点内容。 |
 |

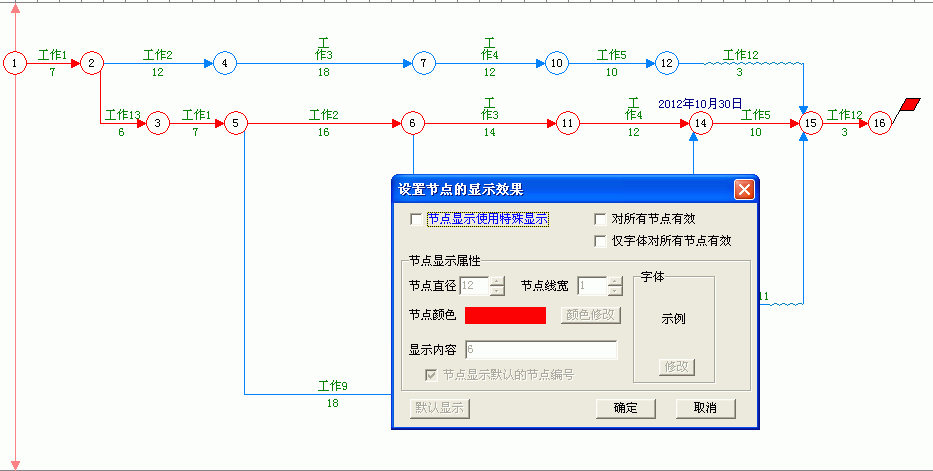

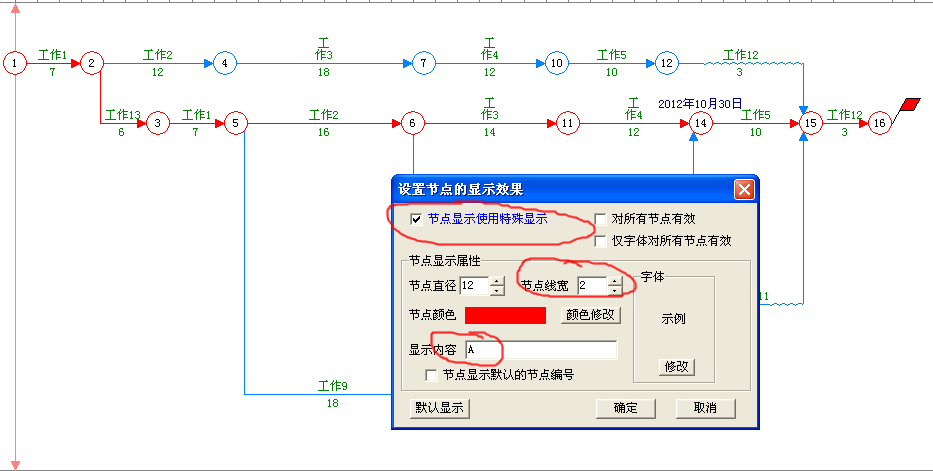

| 45、此时，弹出设置节点显示效果窗口。 |
 |
| 46、选择“节点显示使用特殊显示”，然后设置线宽，及显示内容。确定。 |
 |

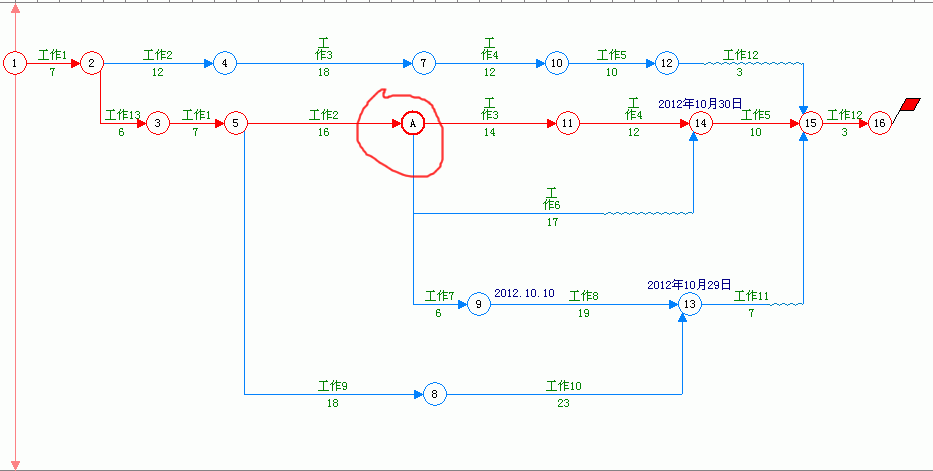

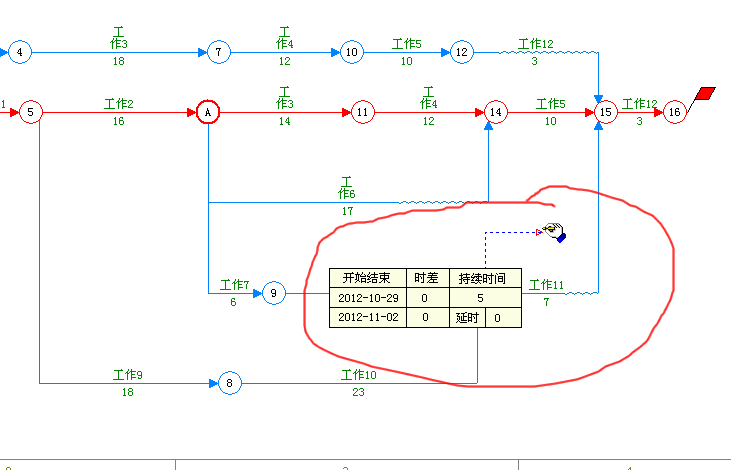

| 47、如下图所示，原来的节点6显示为A节点。 |
 |

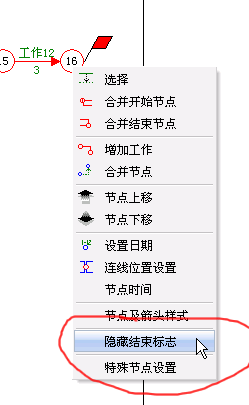

| 48、隐藏结束标志：在默认情况下，在网络图的最后一个节点，会显示一个小红旗来表示整个工程的结束。隐藏结束标志，就是不显示这个小红旗。 |
 |

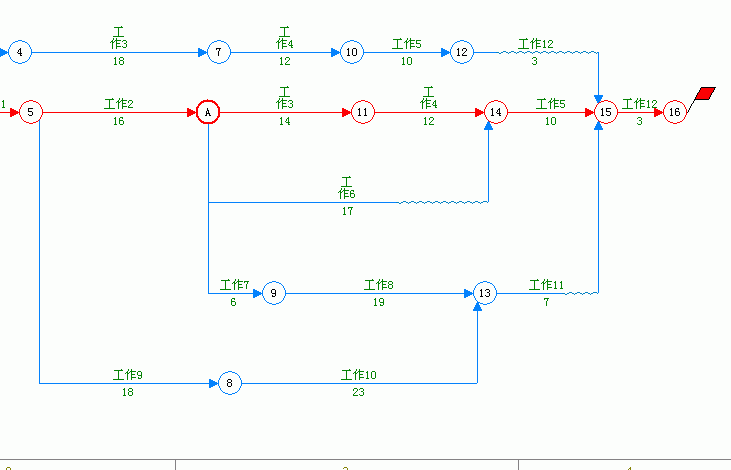

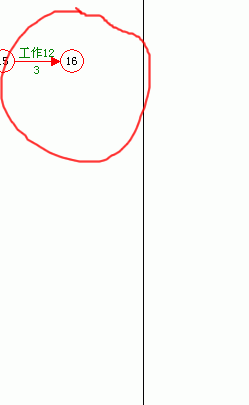

| 49、如下图所示，最后一个节点上没有小红旗了。 |
 |

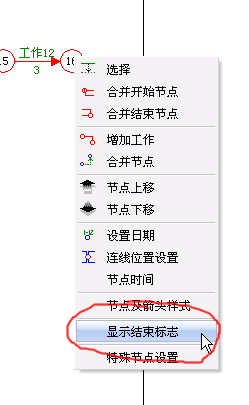

| 50、如果要再次显示，将鼠标移动到任意一个节点上，点右键，在弹出菜单中选择“显示结束标志”。 |
 |
| 51、如下所示。另外，ccproject网络图软件，还可以在任意一个节点上显示这个小红旗。 |
 |
| 52、将鼠标移动到节点13上，按下鼠标左键，向上再向右拖动鼠标左键。到适当位置，放开鼠标。 |
 |
| 53、此时，弹出新增工作属性窗口。在新增窗口中，将工作类型设置为“里程碑”，然后确定。 |
 |

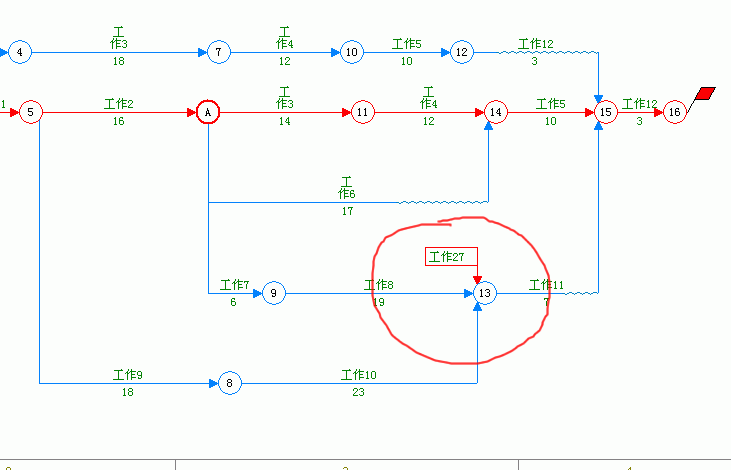

| 54、如下图所示，在节点13上显示了一个里程碑。 |
 |

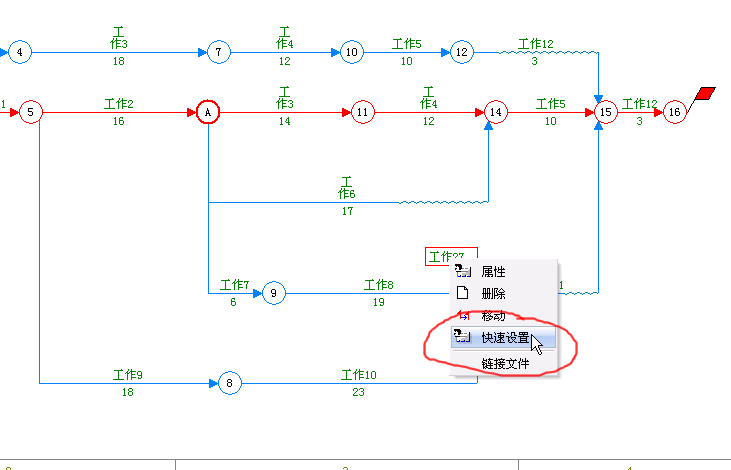

| 55、将鼠标移动到里程碑工作上，单击鼠标右键，在弹出菜单中选择“快速设置”。 |
 |

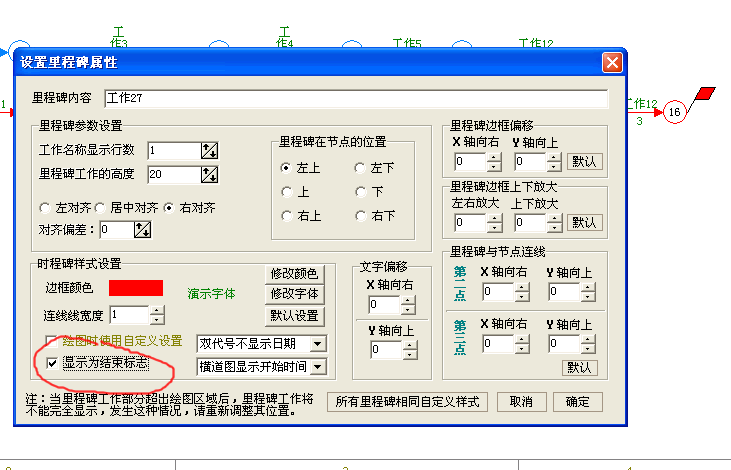

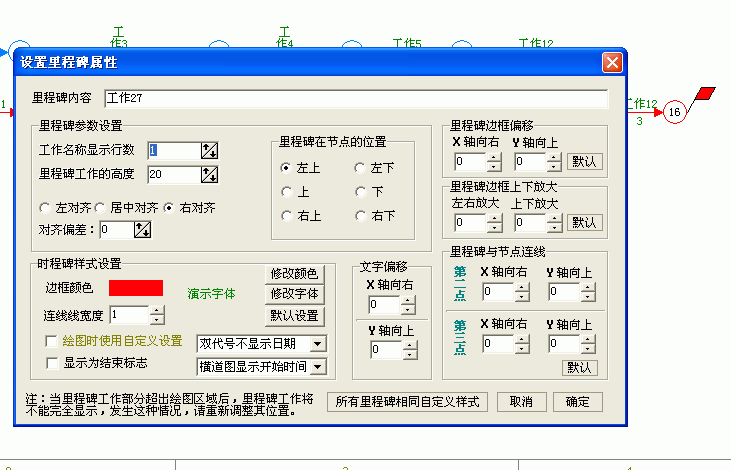

| 56、此时，弹出设置里程碑属性窗口。 |
 |
| 57、选择“显示为结束标志”，然后确定。 |
 |

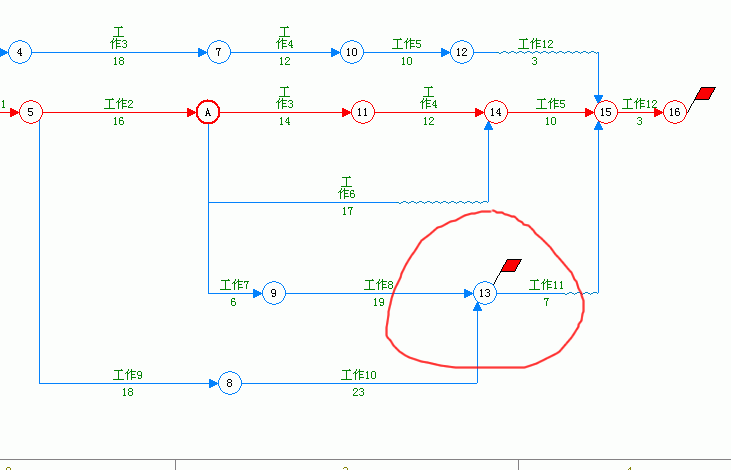

| 58、如下图所示，节点13上显示了小红旗。 |
 |
