双代号网络图右侧按钮说明

　
    下面说明一下主窗口右侧按钮的使用方法（有一些功能，双代号和横道图状态同时适用）

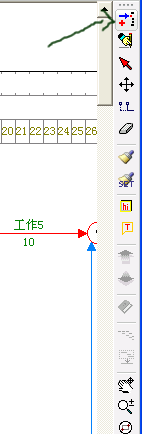

1、画图状态：默认状态，在此状态下，用户可以完成网络图的所有操作。（下面的几个绘图状态，可以在不使用鼠标右键和快捷方式的情况下，只使用鼠标完成修改工作时间、删除工作、修改逻辑关系等操作。开发这个功能，只是为了与同类软件有相同的操作模式。建议可以熟练使用ccproject网络图软件的客户，所有操作均在默认情况下进行。在所有需要修改的地方点右键，使用右键菜单操作，可以快速熟悉掌握软件功能）

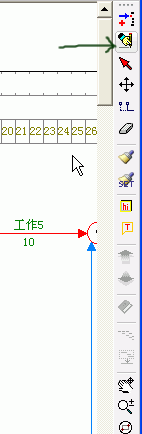

2、修改状态：在些状态下，在工作箭线上按下鼠标左键拖动可以修改工作时间。

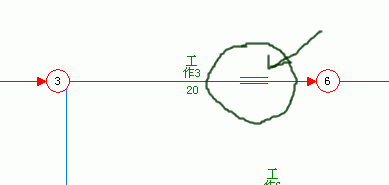

3、如下图所示，修改状态时，鼠标移动到箭线上，鼠标样式如下图。
4、按下鼠标左键，拖动，可以快速修改当前工作的工期。（当项目中工作比较多时，此操作速度会很慢。在默认状态：建议用户如果需要修改工作时间，可以直接在工作名称或工期上双击鼠标左键，在弹出窗口中修改工期）
5、查看状态：在些状态，在工作箭线上双击鼠标左键，可以弹出当前工作的属性窗口。（在默认状态：在工作箭线上单击鼠标左键，在弹出菜单中选择“工作属性”可以完成相同操作）
6、查看状态下，鼠标移动到工作箭线上时鼠标状态如下所示。

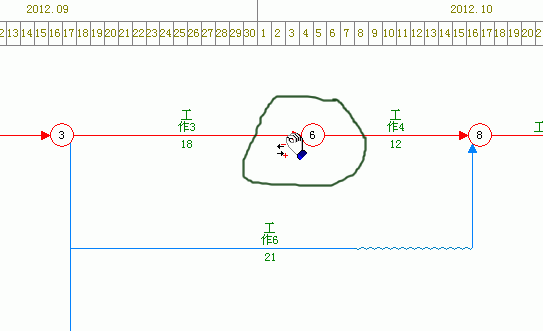

7、移动状态：将鼠标移动到工作箭线或节点上，按下鼠标左键上下拖动，可以移动箭线或节点位置（默认状态下：按下Ctrl键同时，按下鼠标左键拖动，可以完成相同功能；右键菜单中也有相同功能）

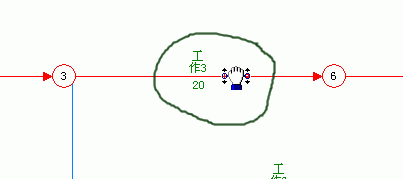

8、移动状态下，鼠标移动到工作箭线上时，鼠标样式如下图所示。

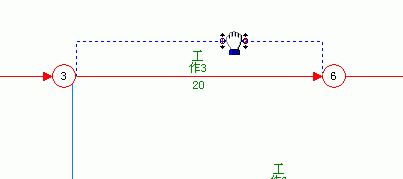

9、移动状态下，按下鼠标左键拖动工作箭线位置。
10、修改工作开始结束节点：在些状态下，在工作箭线的前三分之一或后三分之一处，按下鼠标左键，拖动到另外的节点，可以修改当前工作的开始或结束节点。（默认状态下：按下Shift键，同时按下鼠标左键拖动，可以完成相同功能；右键菜单中也有相同功能）

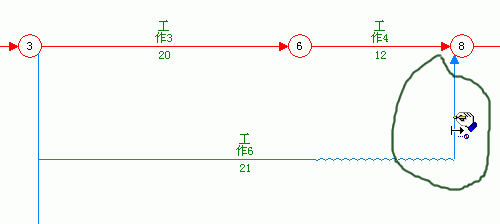

11、将鼠标移动到后三分之一时，鼠标样式如下图所示。

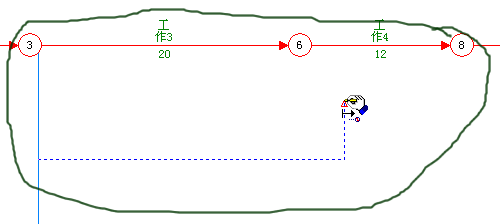

12、按下鼠标左键拖动时的截图。
13、删除状态：在些状态，将鼠标移动到工作箭线，双击鼠标左键，即可弹出删除工作窗口（默认情况下：在工作箭线上单击鼠标右键，在弹出菜单中选择“删除工作”可以完成相同操作）。

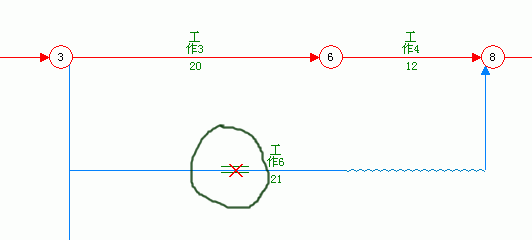

14、如下图所示，删除状态下，鼠标移动到工作箭线上，双击鼠标左键。

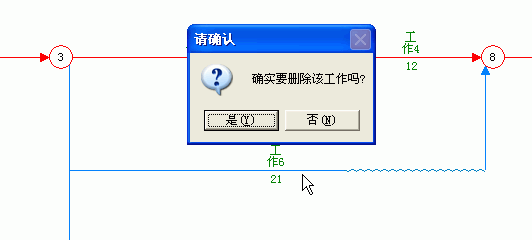

15、在弹出窗口中，单击“是”即可删除对应工作。

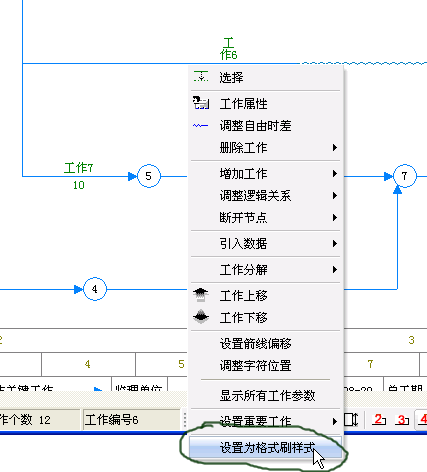

16、下面介绍格式刷功能。如下图，工作6的工作名称为两行显示。将鼠标移动到工作6的箭线上，单击鼠标右键，在弹出菜单中选择“设置为格式刷样式”
17、然后在网络图选择其他工作。（用按下鼠标右键画框的方式选择多个工作）
18、选择完成后，单击格式刷按钮。

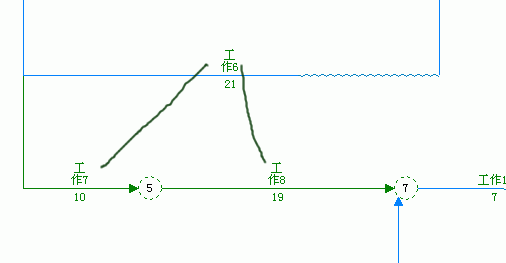

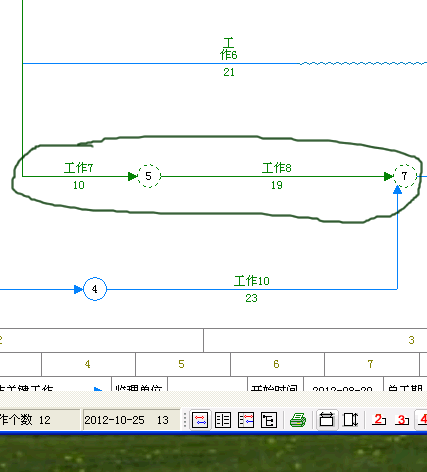

19、如下图所示，被选择的工作的工作名称全部显示为两行。

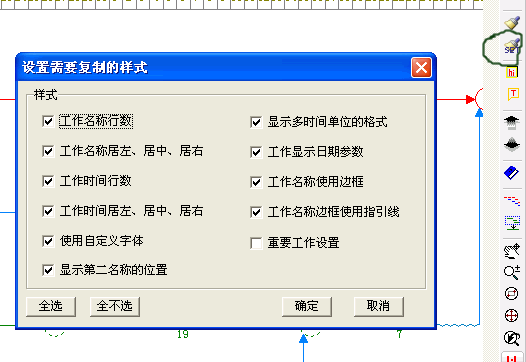

20、设置格式刷：可以设置格式刷要修改的内容。
21、显示工作属性状态：在些状态下，将鼠标移动到工作箭线上，会显示出当前工作的基本属性。

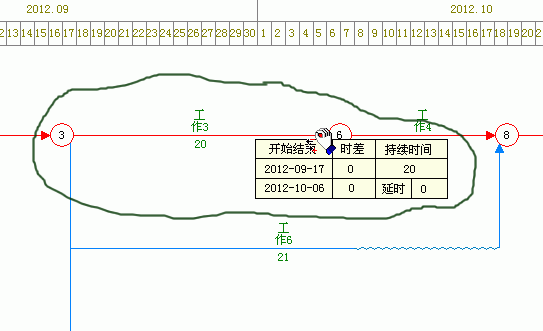

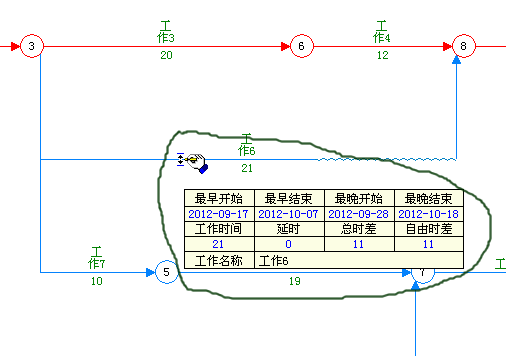

22、如下图所示，鼠标移动到工作箭线上时，会显示当前工作的时间等参数。

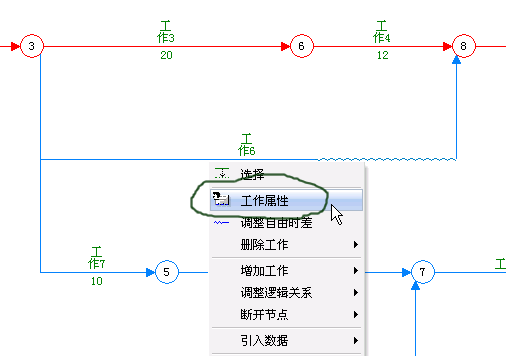

23、下面介绍显示其他信息的方法。将鼠标移动到工作箭线上，单击鼠标右键，在弹出菜单中选择“工作属性”

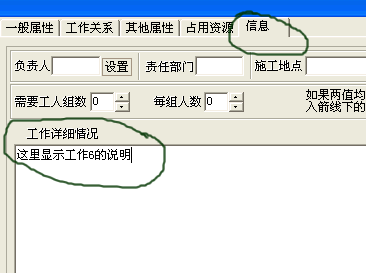

24、在弹出窗口中，选择“信息”，然后在“工作详细情况”一栏中，写入当前工作信息。
25、按下显示工作信息按钮。

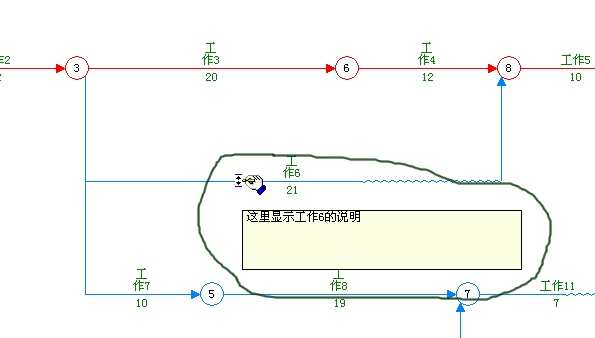

26、然后将鼠标移动到工作箭线上，此时，显示刚才输入的内容。

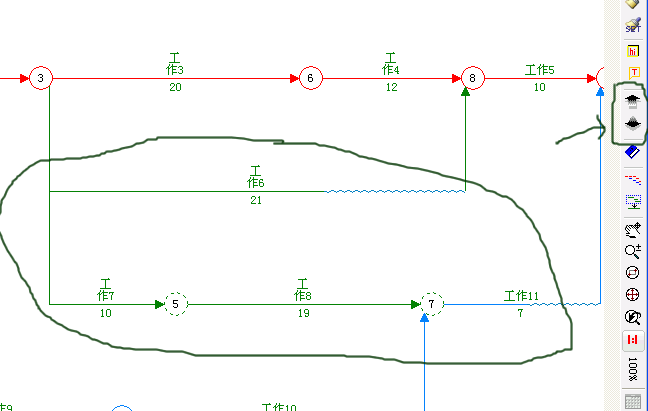

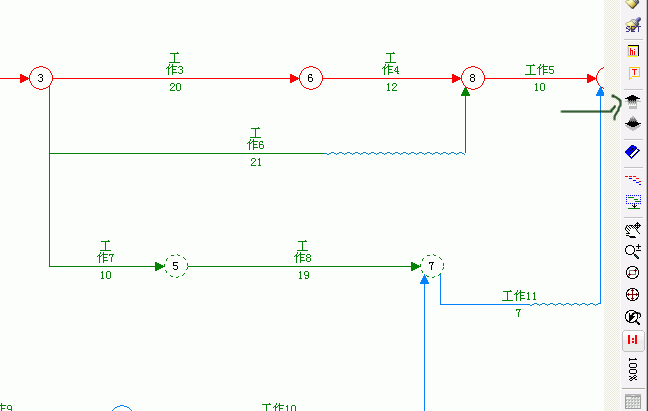

27、上下移动按钮：可以上下移动已经选择的工作箭线及节点。
28、点击上移按钮，被选择工作箭线及节点同时上移一行。

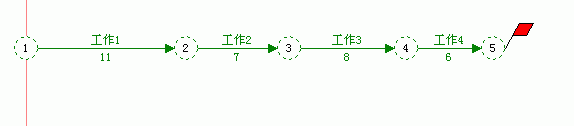

29、流水功能：选择连续的多个工作。
30、然后单击流水按钮。

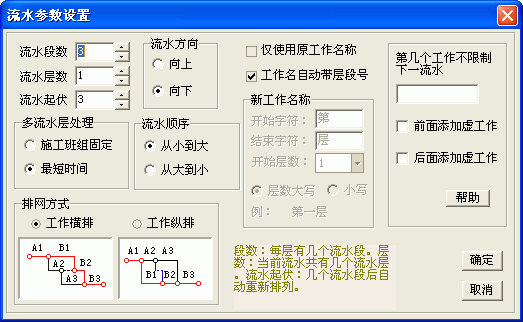

31、在弹出的流水参数设置窗口，设置参数，然后确定。

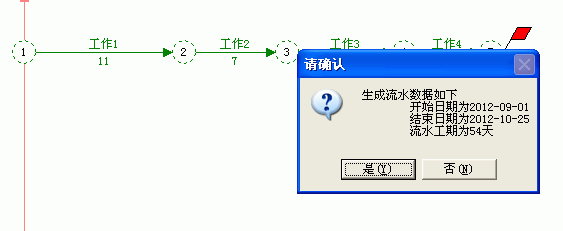

32、此时，会显示当前流水的时间。单击：“是”。

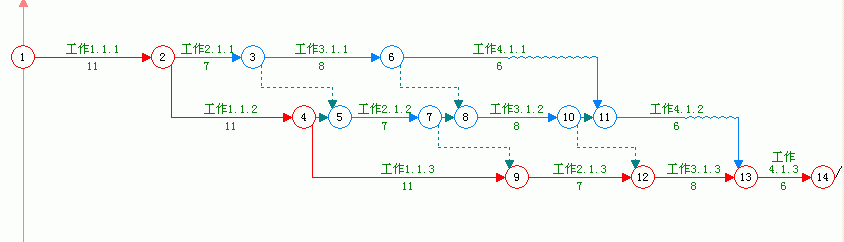

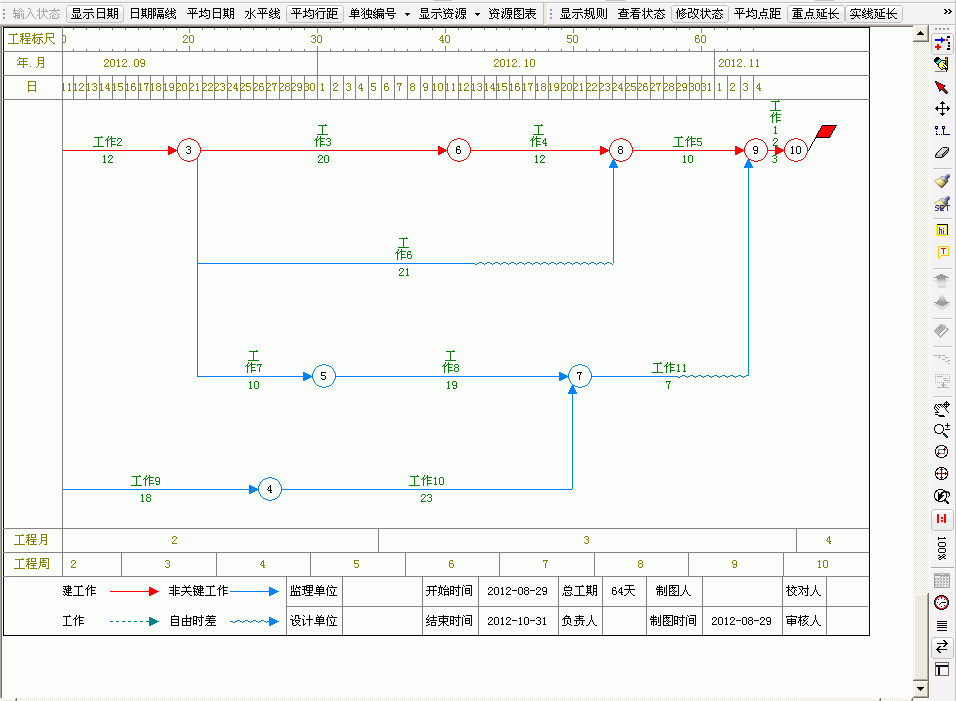

33、下图为生成的流水网络图。
34、图形缩放移动按钮。注意：在1：1按钮按下时，所有的缩放都不起作用；取消1：1按钮，也可以使用鼠标滚轮来缩小或放大网络图。
35、快速计算按钮：当网络图中工作很多时，计算和显示速度会比较慢。按下此按钮，软件会取消一些不必要的计算，以加快显示速度。如果网络图有问题，取消该按钮重新计算。

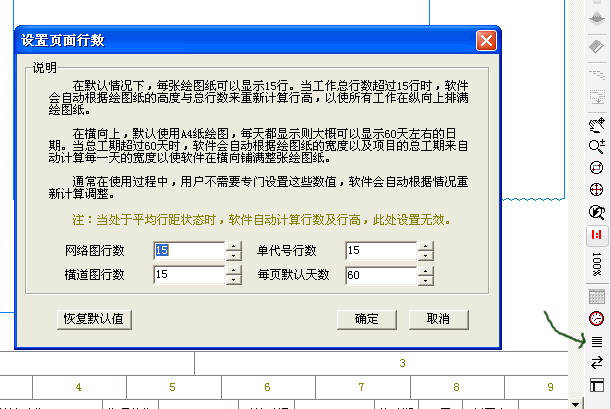

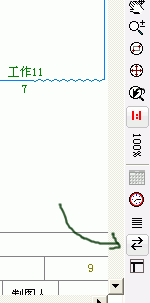

36、设置行数：可以设置网络图、横道图的默认的显示行数。
37、工期倒排：按下此按钮，在编制进度计划时，会是结束时间保持不变，前面的工作自动向前推。
38、日历栏及分隔线锁定：在此状态，移动绘图区域右侧或下面的滚动条，网络图上面的日历栏及左侧的空白栏（空白处可以显示区域分隔说明），保存不变。
39、锁定时移动效果图。
　
