多层复杂逻辑关系模式
|
多层建筑物施工（包括高架桥的上下），考虑工作面，搭接比较复杂的情况每层之间的限制可以手工同步完成。（软件完成标准层施工流水，然后由用户搭建任意两层流水间的限制关系，软件自动完成剩余部分） 这一功能，对于快速复制生成的多层施工计划，操作方法相同。多层多工作交叉施工流水（复杂模式终极解决办法） |
| 先看效果图，然后看具体操作步骤。 |
 |

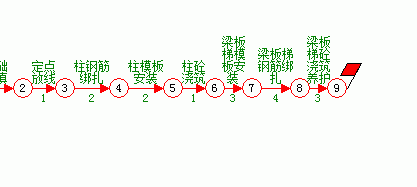

| 1、例：三层标准层施工，每个标准层分两段流水。两个标准层之间搭接比较复杂，使用同步操作完成。 |
 |

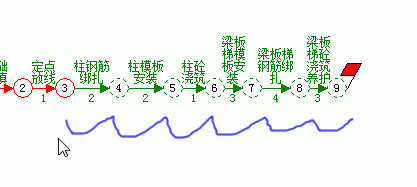

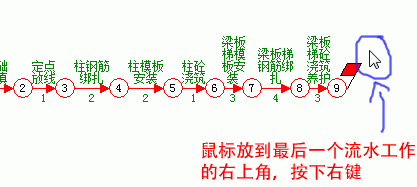

| 2、鼠标移动到最后一个流水工作结束节点的右下角，按下右键。 |
 |

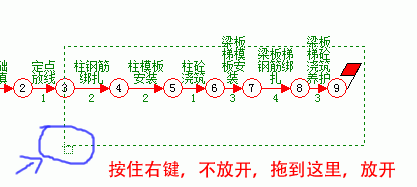

| 3、按住右键后，拖动到第一个流水工作开始节点的左下角。拖动过程中，可以看到一个绿色虚框。 |
 |
| 4、此时，需要流水的多个工作处于选择状态，显示为绿色。 |
 |

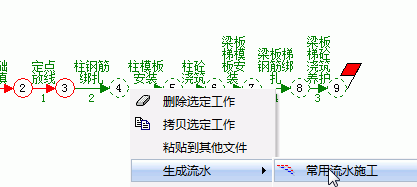

| 5、鼠标放被选择的箭线上-》右键-》弹出菜单-》生成流水常用流水施工 |
 |

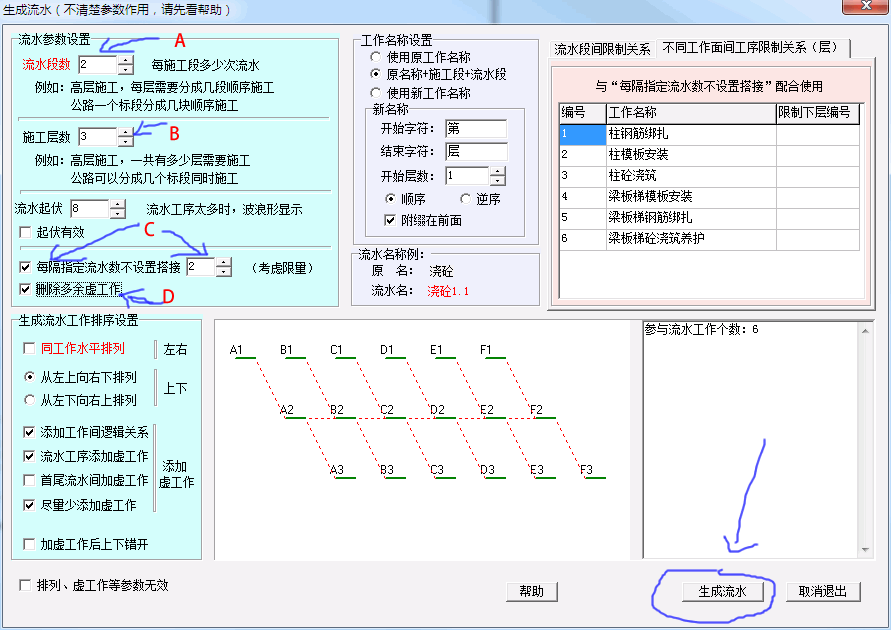

| 6、下面，弹出流水窗口。设置参数完成后，点击生成流水按钮。 解释使用的几个参数： A：流水段数2：每层分两次流水施工。 B：施工层数3：一共3个标准层，需要流水施工。 C：每隔2流水不设置搭接：每流水2次，不设置与下一层的流水关系（每层2次流水，每2次流水断开，相当于层与层之间不设置逻辑关系）。 D：删除多余逻辑关系：流水中，不设置逻辑关系时，会有一些多余的虚工作，选此项删除。 |
 |

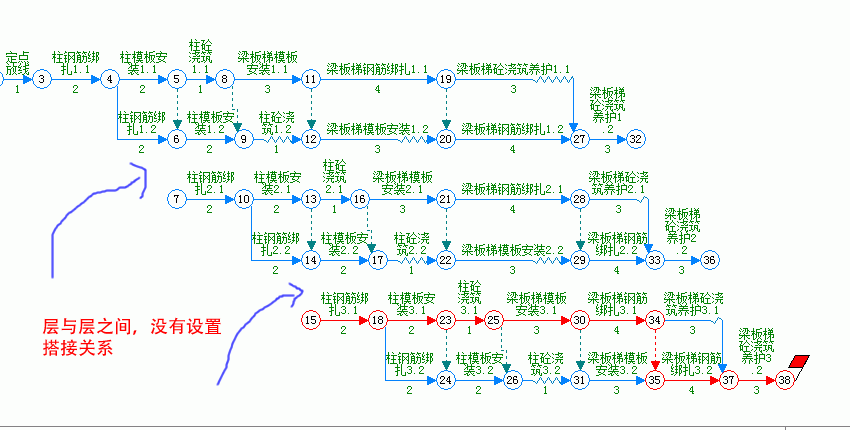

| 7、下面是生成的流水效果图，可以看到，每两次流水，然后断开。 |
 |

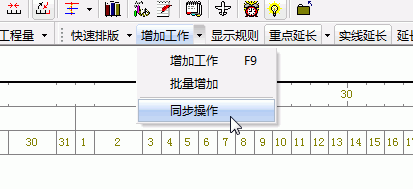

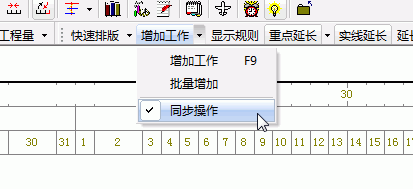

| 8、点击主窗口第三行菜单中的“增加工作-》同步操作”。 |
 |
| 9、“同步操作”处于选择状态时。对于流水工作生成的工序进行“断开节点”“增加逻辑关系虚工作”的操作，会同步进行。具体操作看下面操作（注：对快速复制生成的工序，同样适用） |
 |

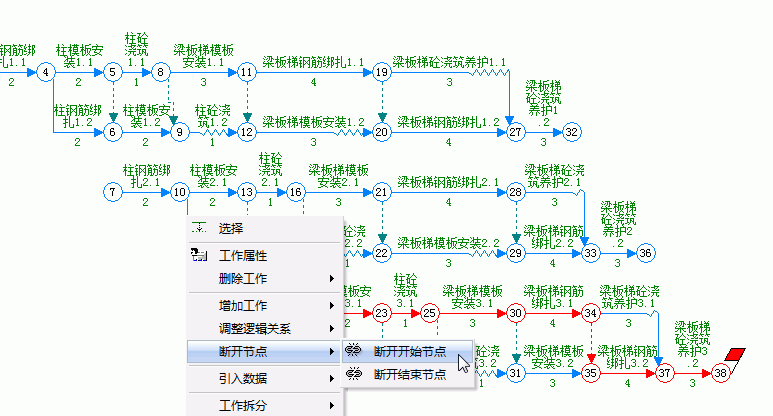

| 10、鼠标移动到“柱钢筋绑扎”箭线上-》右键-》弹出菜单-》断开节点-》断开开始节点。（注：在任意一层第二流水的对应工序操作都可以同步） |
 |

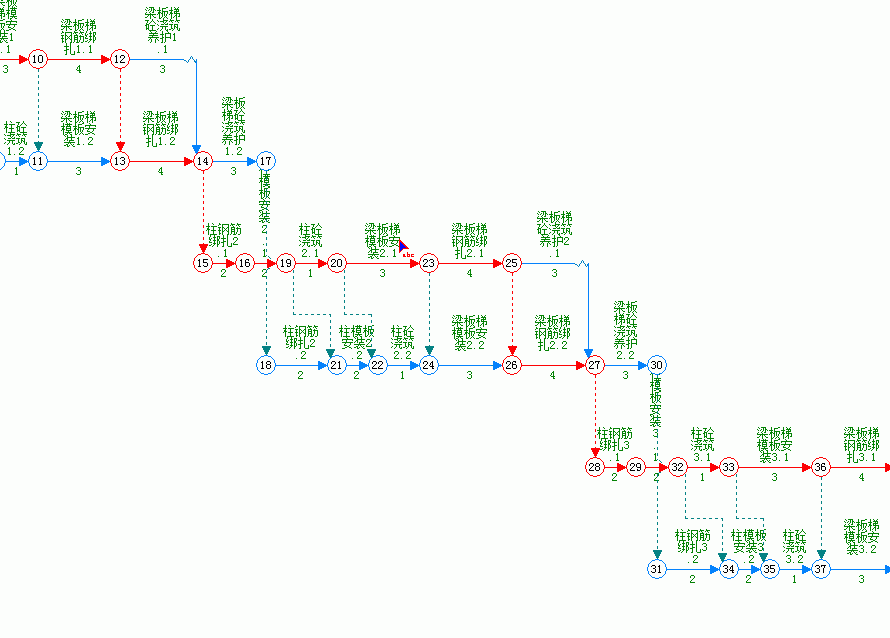

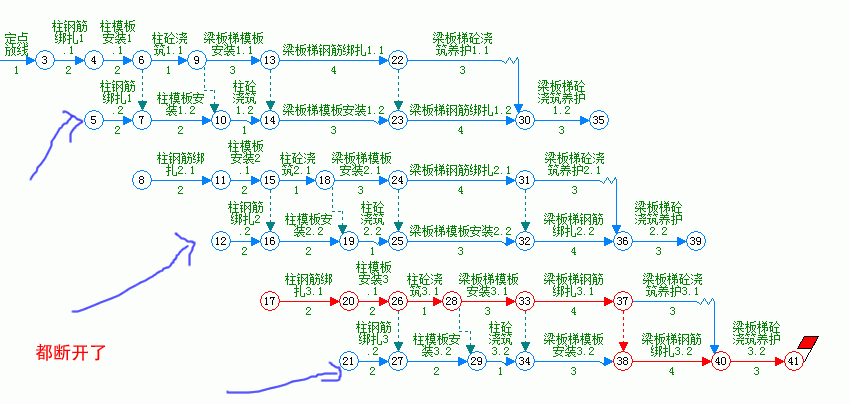

| 11、如下图，一次操作，所有节点都断开了。（同步操作：就是用户只需要操作一次，其他对应工序也发生同类变化，可以理解为操作复制） |
 |
| 12、然后。使用拖拽的方法，在两节点间，添加一个虚工作。 |
 |

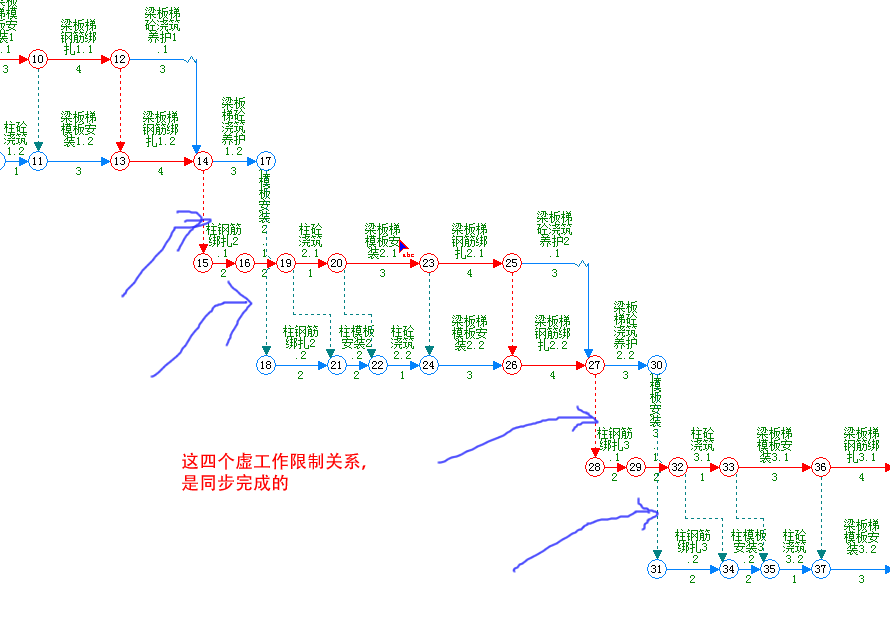

| 13、可以看到，两层之间同步添加了虚工作。 |
 |

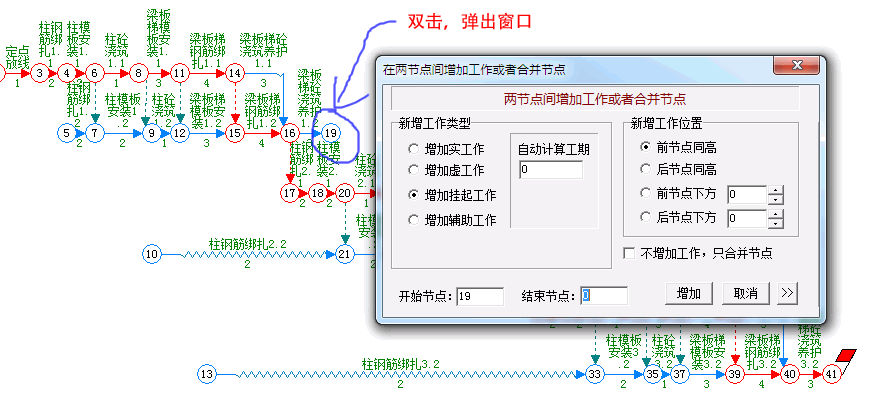

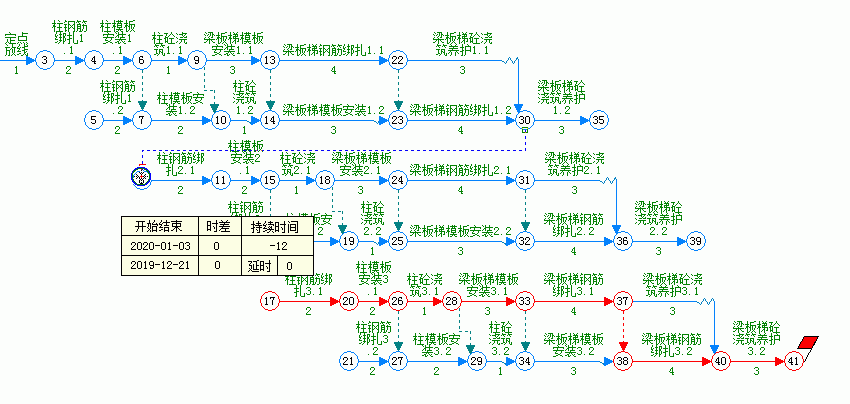

| 14、可以重复12步的方法添加虚工作逻辑关系。这里介绍另一种。在19节点上双击，弹出快速设置逻辑关系窗口，添加虚工作。 |
 |

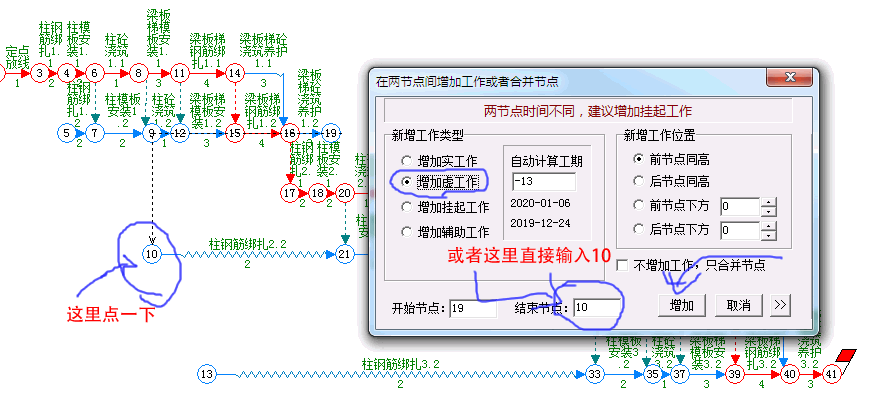

| 15、占击“增加虚工作”，结束节点位置输入 10，或者在10节点点一下鼠标左键。 |
 |

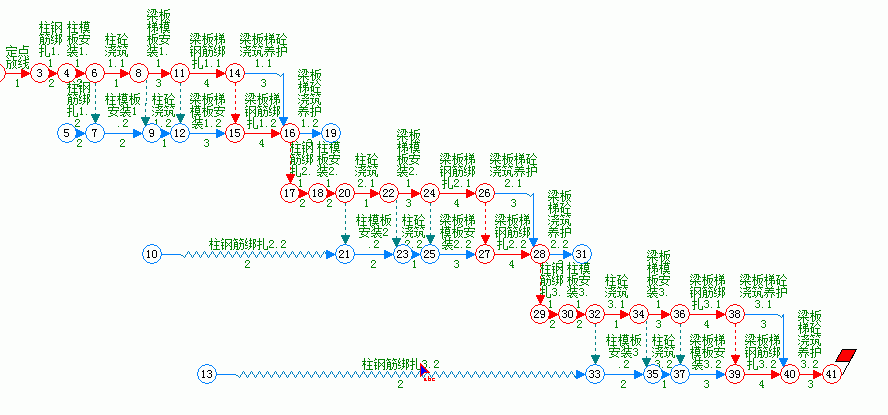

| 16、同步增加后面的虚工作。（对于几十层流水施工，此功能非常有用） |
 |
