多层简单逻辑关系模式
| 这里介绍的是，多层施工中，上层某项完成后，即可开始下一层某项工序的流水。 |
| 先看效果图，然后看后面的操作过程。（例：上层最后一个工序，最后一道流水完成后，下一层的第一个工作开始） |
 |

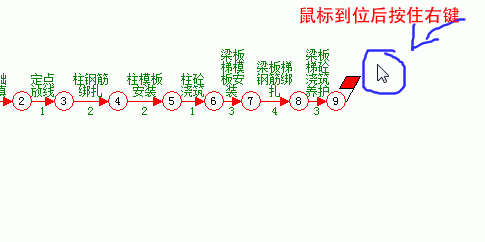

| 1、先选择需要流水的工作。鼠标移动到流水工序最后一个工作节点的右上角。 |
 |

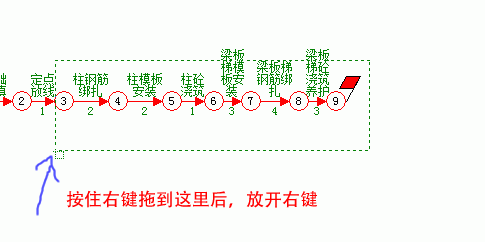

| 2、然后，拖动到流水工作中第一个工作的左下角。待所有流水工作被包围后，放开鼠标右键。 |
 |

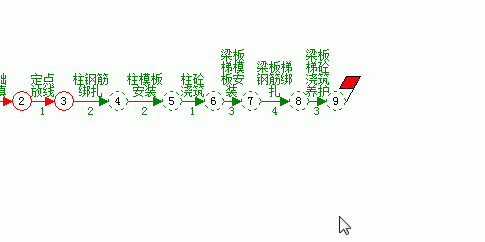

| 3、此时，流水工作处于被选择状态。（绿色 显示） |
 |

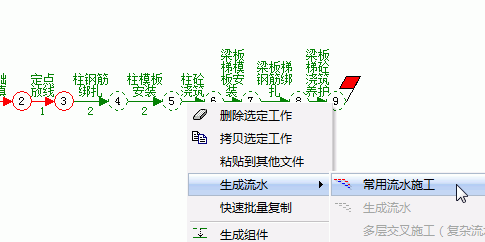

| 4、鼠标放被选择工作箭线上-》右键-》生成流水-》常用流水施工。 |
 |

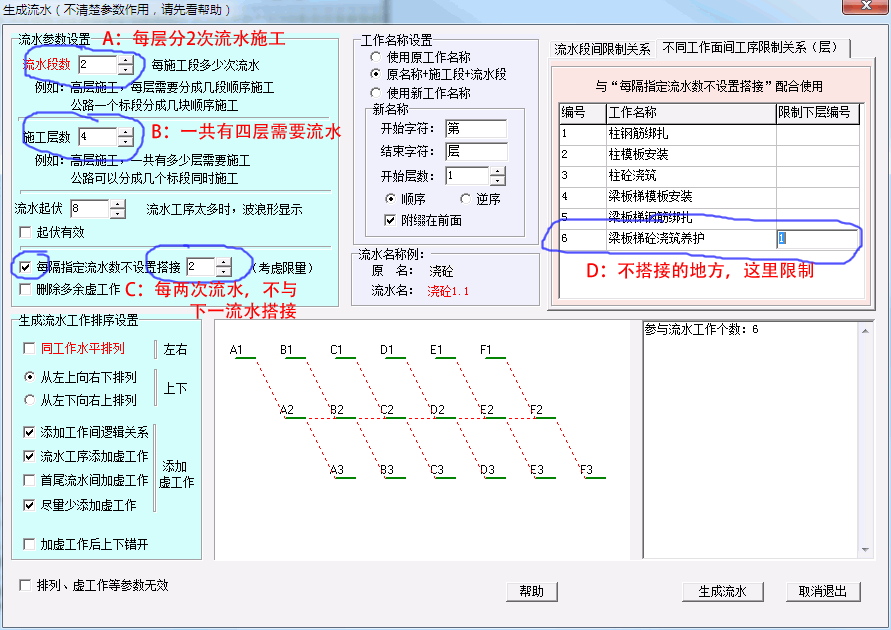

| 5、弹出窗口中，设置多个参数。然后确定。 A:流水段数2：每层楼分成两个流水段。 B:施工层数4：一共有4层需要流水施工。 C:每隔（2）层不设置搭接：到了2，4，6流水段，不设置默认的与下一流水的搭接关系。 D:限制下层流水：不设置搭接的地方，使用这里的限制关系。上一流水的“梁板梯砼浇筑养护”完成后，才能进行下一流水的“柱钢筋绑扎”。 |
 |

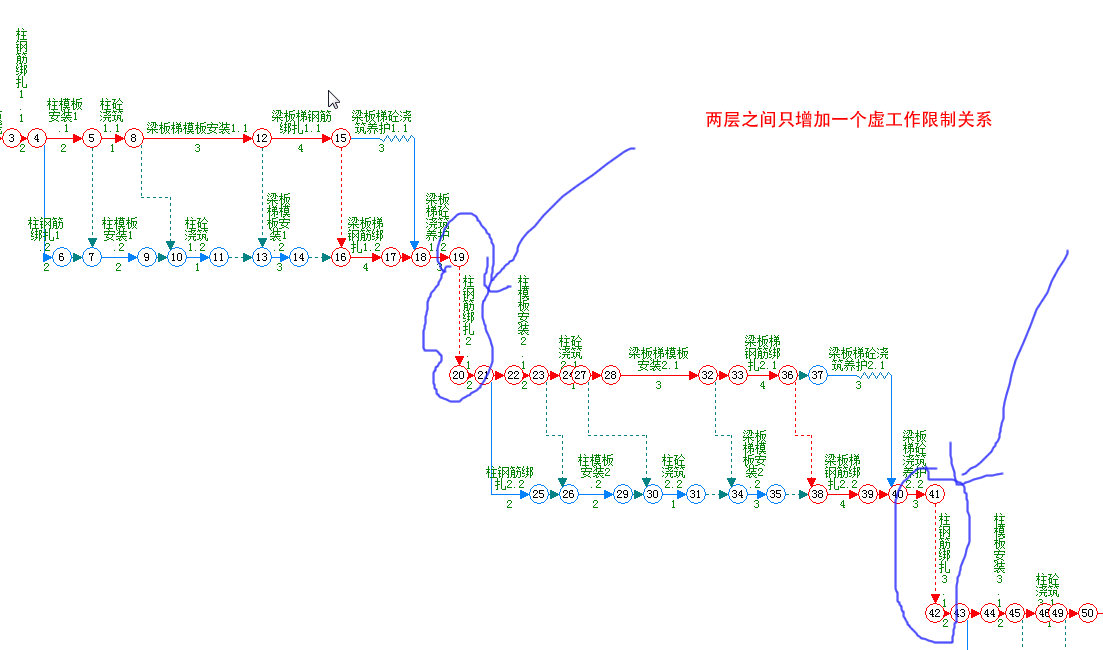

| 6、下面是生成的效果图。每两段流水之间，使用指定的限制关系。 |
|
|
