虚工作水平线显示为波浪线

先介绍一下双代号时标网络图规范(一般规定)
  1、双代号时标网络计划必须以水平时间坐标为尺度表示工作时间。
  2、时标的时间单位就根据需要在编制网络计划之前确定,可为时、天、周、月或季。
  3、时标网络图中所有符号在时间坐标上的水平投影位置,都必须与其时间参数相对应。节点中心必须对准相应的时标位置。
  4、时标网络计划中虚工作必须以垂直方向的虚箭线表示。有自由时差时加波形线表示。

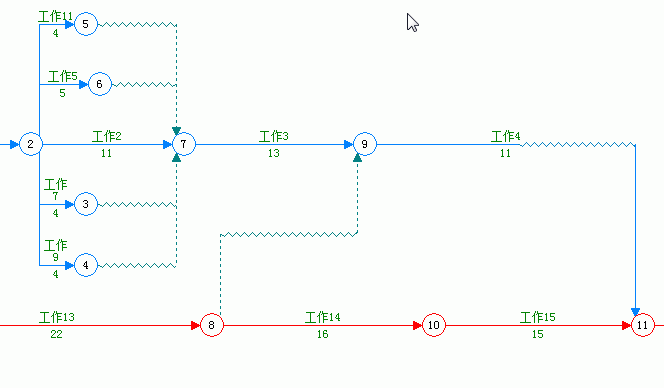

1、如下图所示:工作有5个并行工作,每个工作都与节点7连接。下图,从绘图上能够清楚表达对应的逻辑关系。
2、单击“显示规则”按钮。

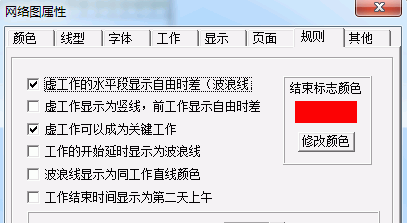

3、弹出网络图属性窗口。

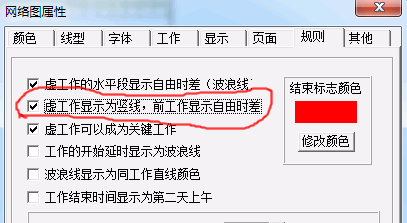

4、单击“虚工作显示为竖线,前工作显示自由时差”选项。

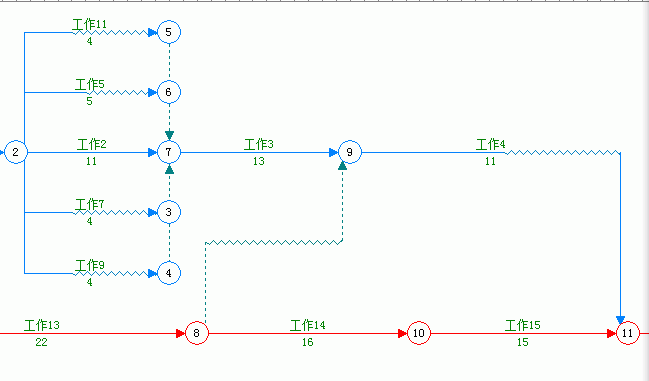

5、可以看到以下显示效果。

说明:
1、从工作时间计算上,以上两图对比,可以看出,上图中2,7之间虚工作的水平线部分,就是其前工作自由时差部分时间(8,9之间的虚工作前后都没有自由时差;可以把这段自由时差理解为虚工作的自由时差)
2、第3步的显示效果,能够清楚的看懂各个工作间的逻辑关系;第4步的图,垂直虚工作有交叉,对应的逻辑关系有点看不清楚。
3、具体到时标网络图,必须要使用哪种方式表达,没有查到过相关资料。见过图3的表达方式,也见过图4的表达方式。
建议:画图时,使用图3的的模式(比较容易画,各个工作间逻辑关系清楚);如果是要投标,出图前切换到图4模式。
