并行工作显示多个相同的开始节点结束节点
| 下面功能，只是为了让网络图中的节点看得更清楚，不符合网络图标准规范，投标时不要这样显示。 |

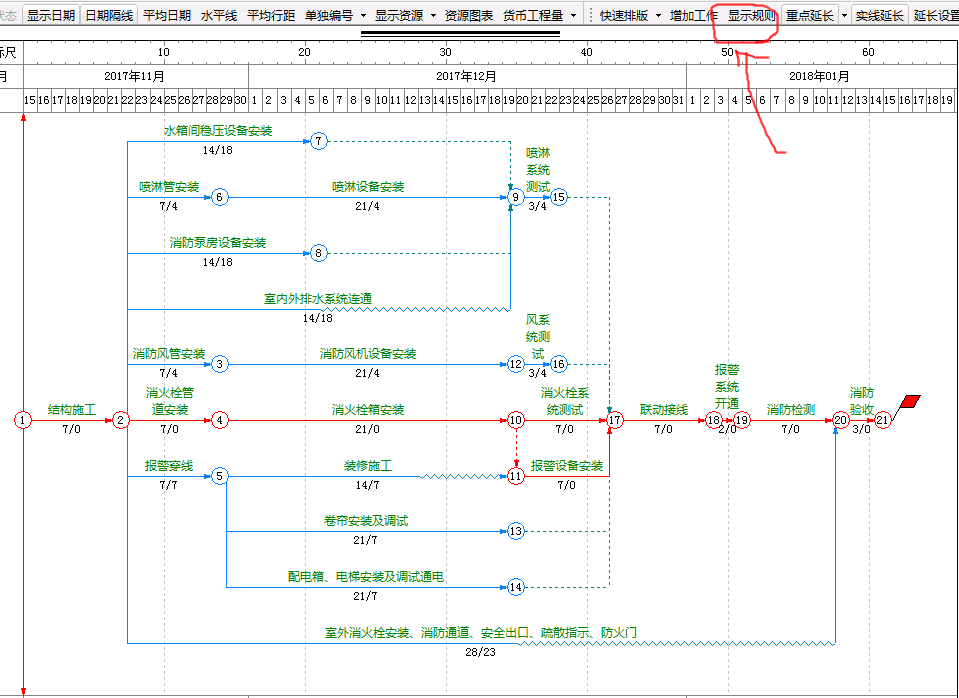

| 1、下图为默认状态，单击“显示规则”按钮。 |
 |

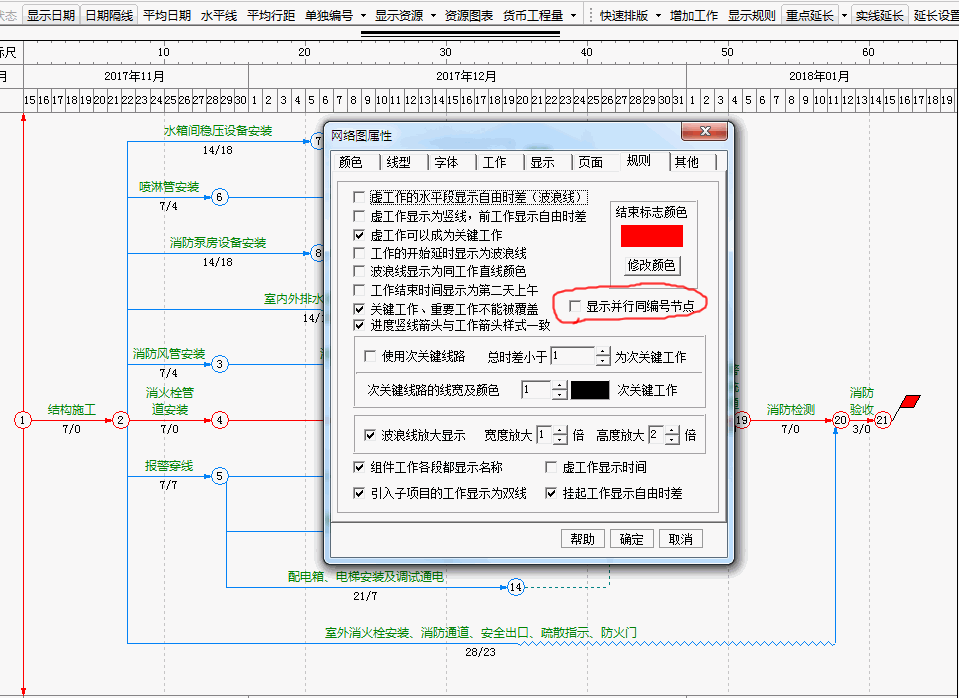

| 2、弹出窗口中，选择“显示并行同编号节点” |
 |
|

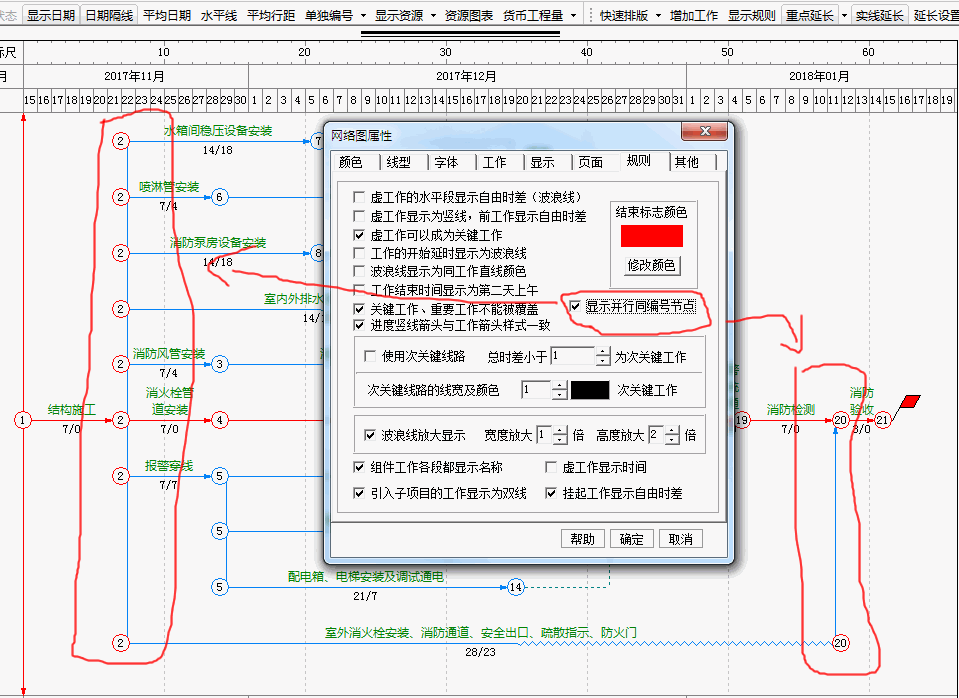

3、如下图所示，以2为开始节点的工作，在其工作箭的水平位置上，都显示了对应的编号；结束节点，效果相同。（虚工作、挂起工作、组件不显示这种效果） 另外：这个只是显示效果，以节点2为例，除原始的2节点外，其他节点均不能进行与节点相关的其他操作。 |
 |

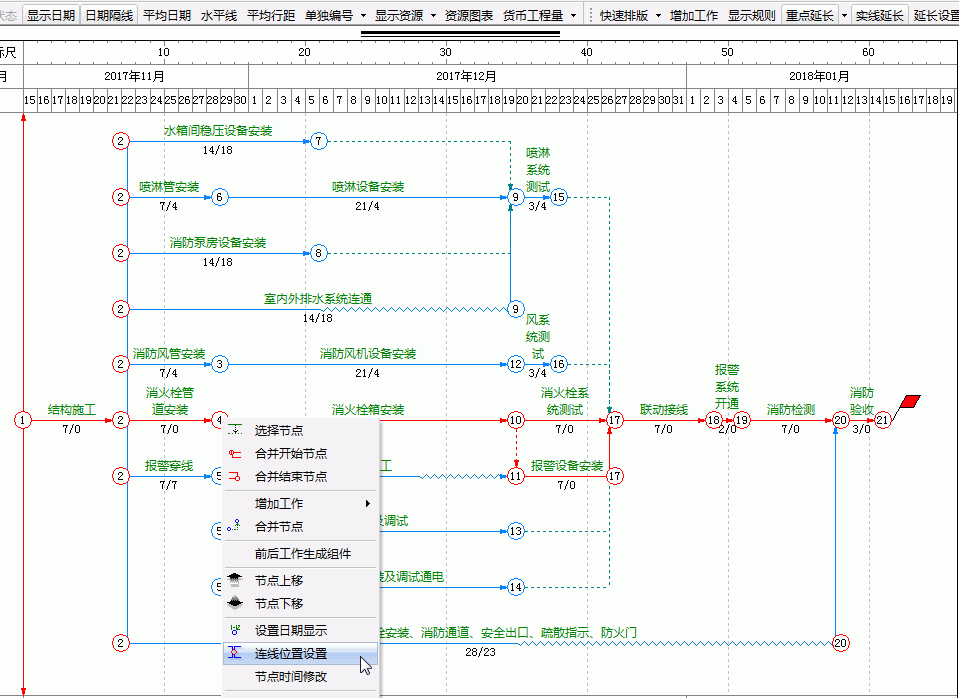

| 4、CC节点与箭线的连接点，是可以设置的。下面看一下这个功能。任意一个节点上，单击鼠标右键，弹出菜单中选择“连线位置设置”。 |
 |

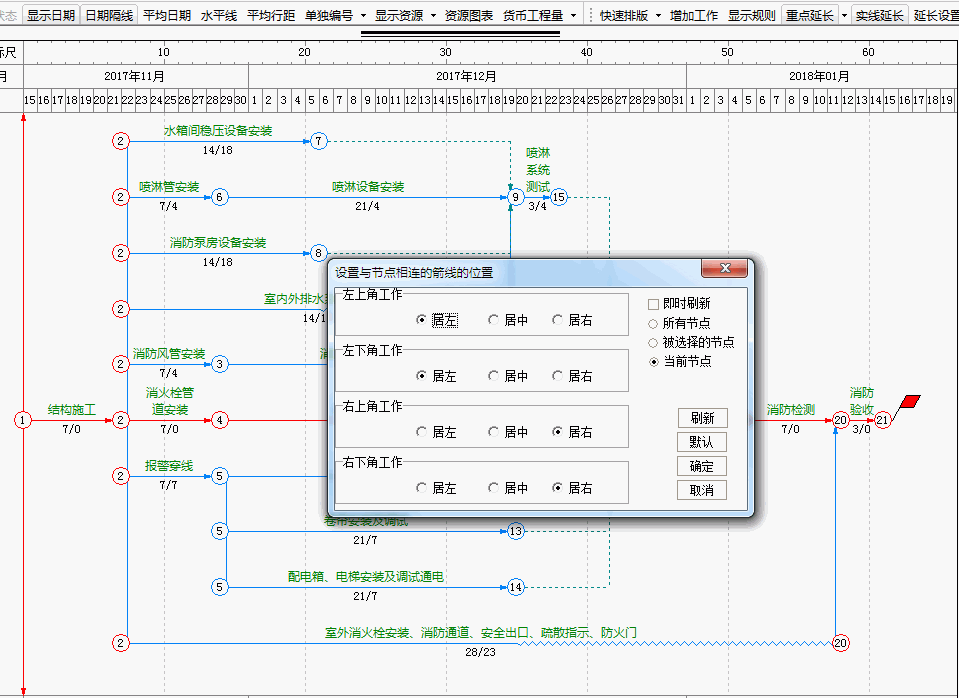

| 5、弹出节点与箭线连接位置的窗口。 |
 |

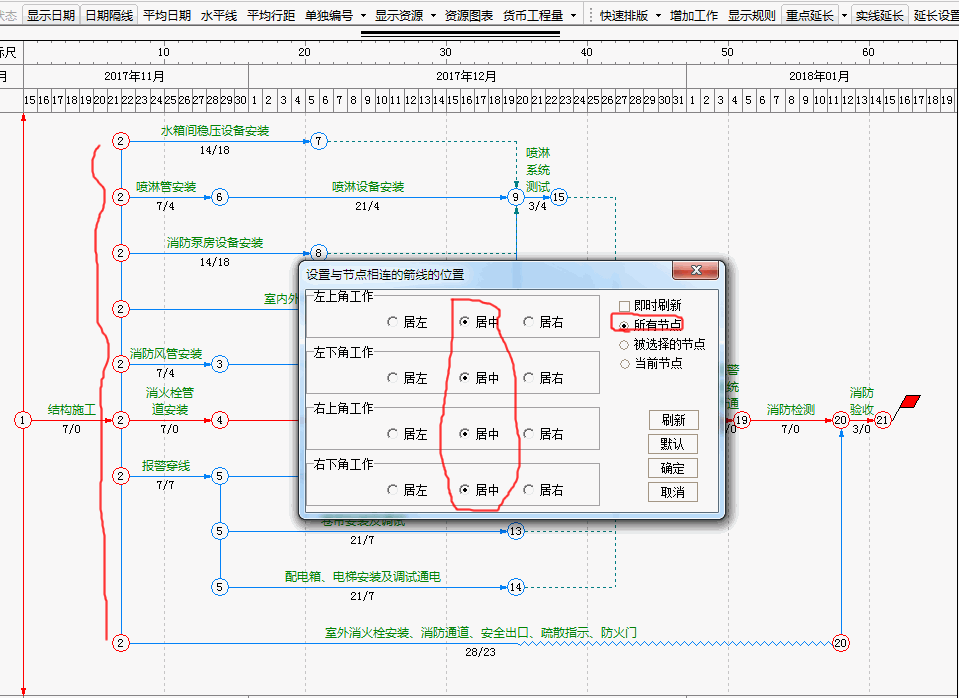

| 6、下面是所有节点连接点全部居中的效果图。 |
 |
