只需要一种资源图表的快速方法

如果在投标时，只需要显示劳动力曲线、费用曲线等（或者其他只有一种的情况），可以直接使用工程量代替。

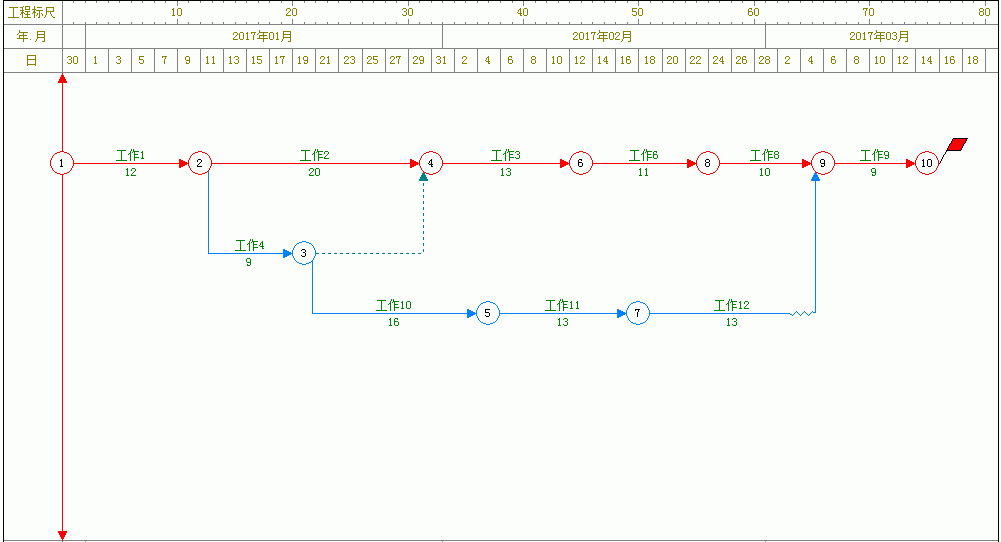

1、下图为画好的网络图。

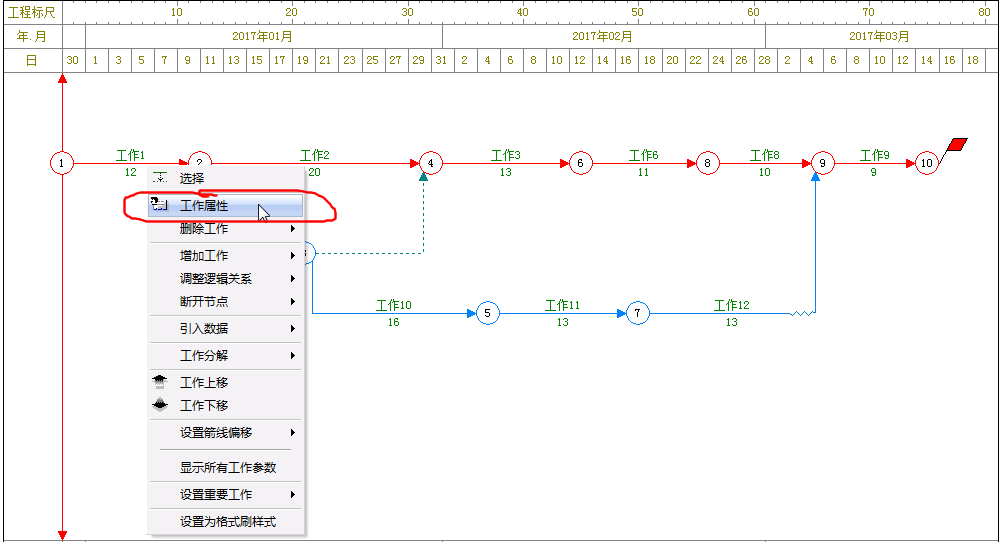

2、下面，输入工程量数据。鼠标移动到工作箭线上，单击鼠标右键，弹出菜单中选择“工作属性”。

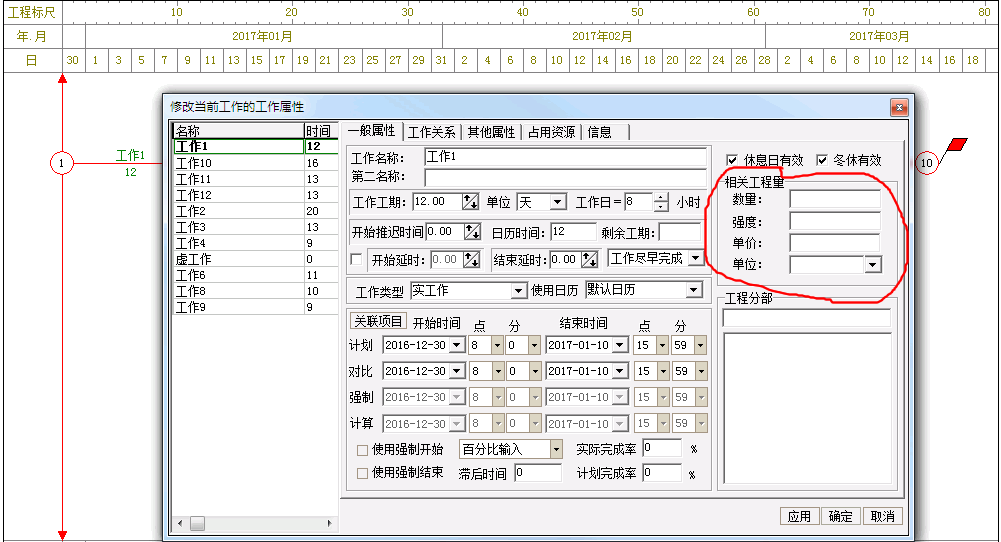

3、此时，弹出工作属性窗口。（用户也可以在新添加工作时直接添加工程量数据）

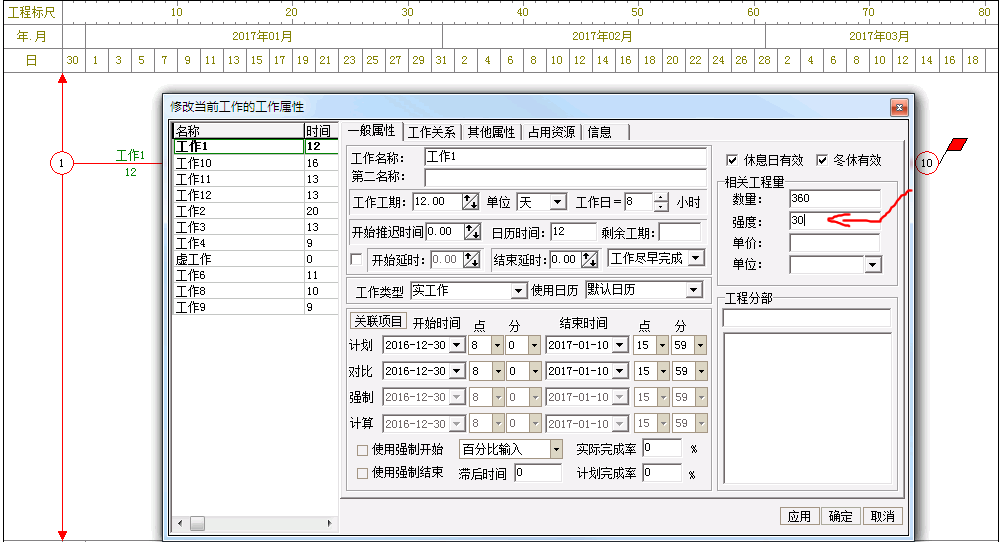

4、输入“强度”数据，软件会自动计算数量一栏的数据，直接输入数量也可以。（强度：当前工作每天需要的用量；数量：当前工作需要的总量；数量=强度*工作工期）

输入完成后，单击确定按钮。

5、按上面方法，为所有工作指定需要的工程量。然后单击“资源图表”按钮。

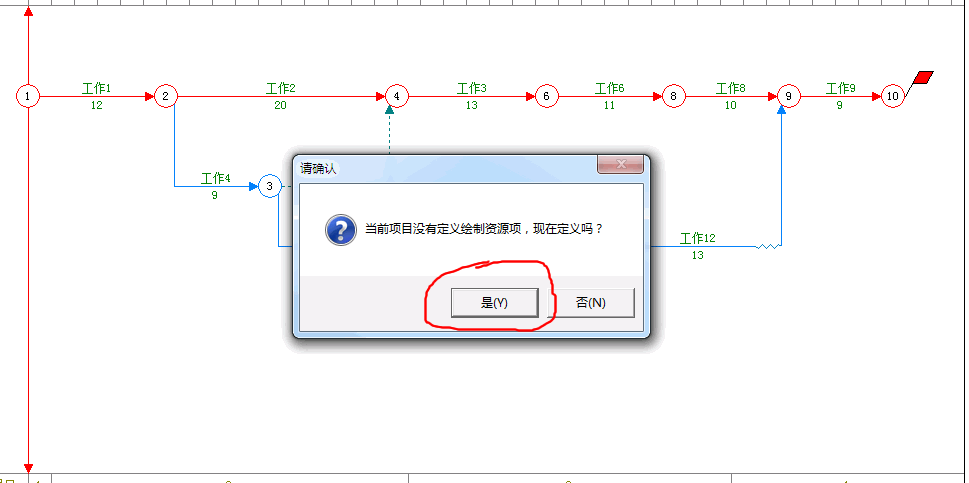

6、弹出增加资源显示项窗口，单击“是”。

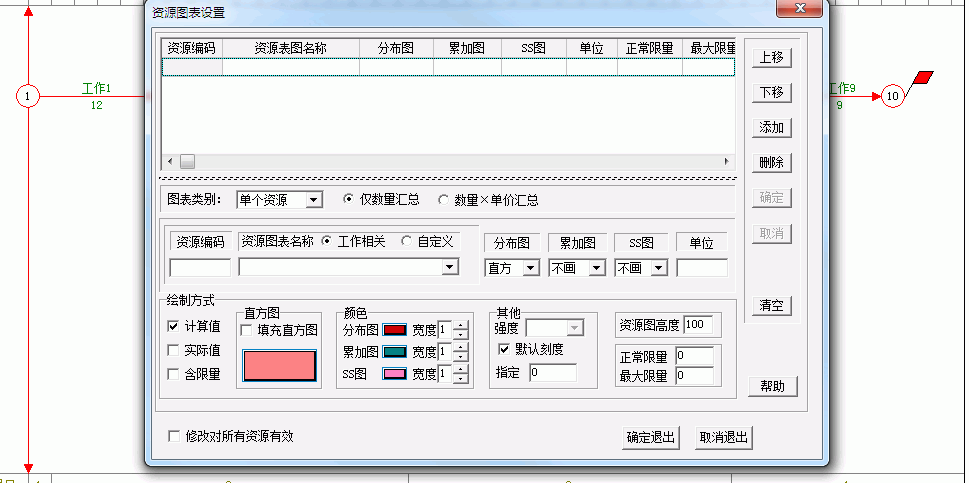

7、弹出资源表设置窗口。

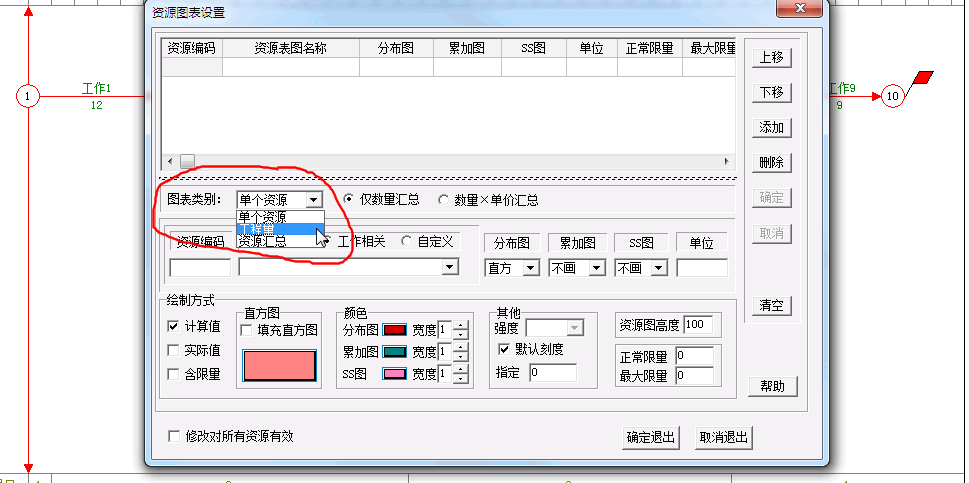

8、图表类别，选择“工程量”。

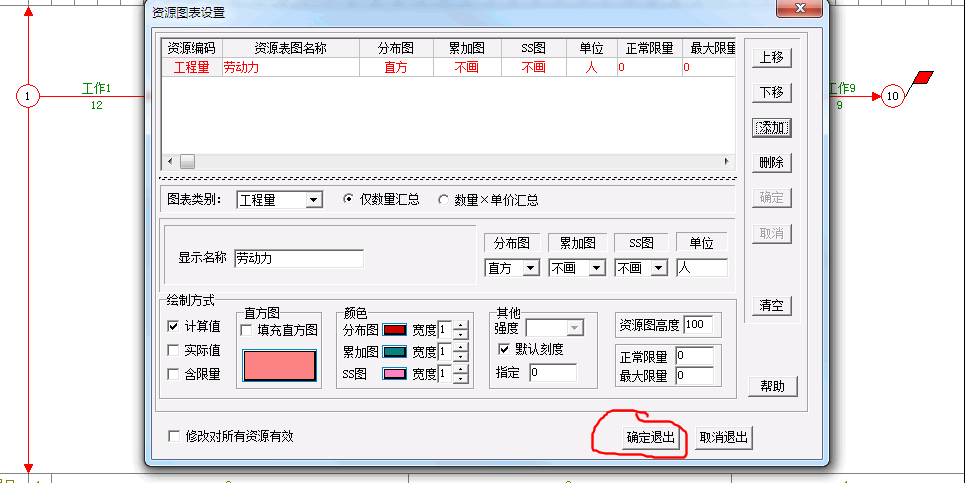

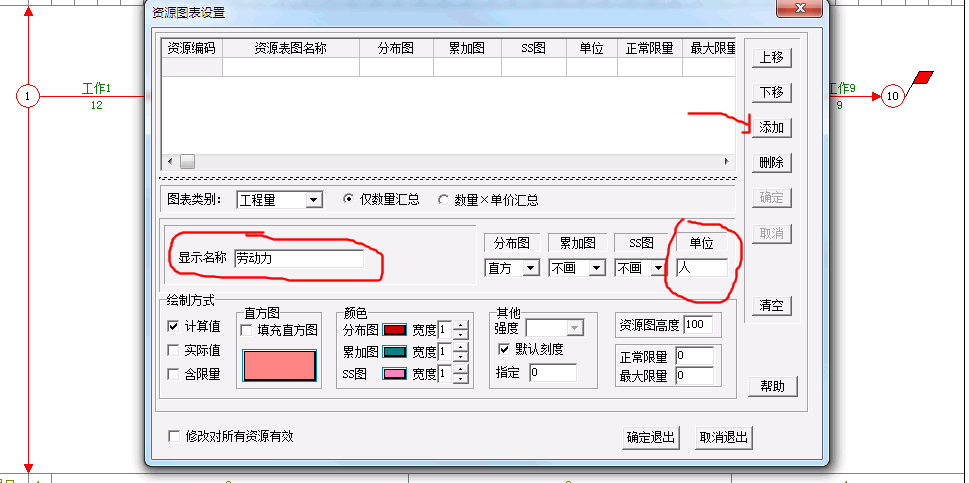

9、显示名称修改为“劳动力”，单位写“人”，然后单击添加按钮。

10、单击“确定退出”。

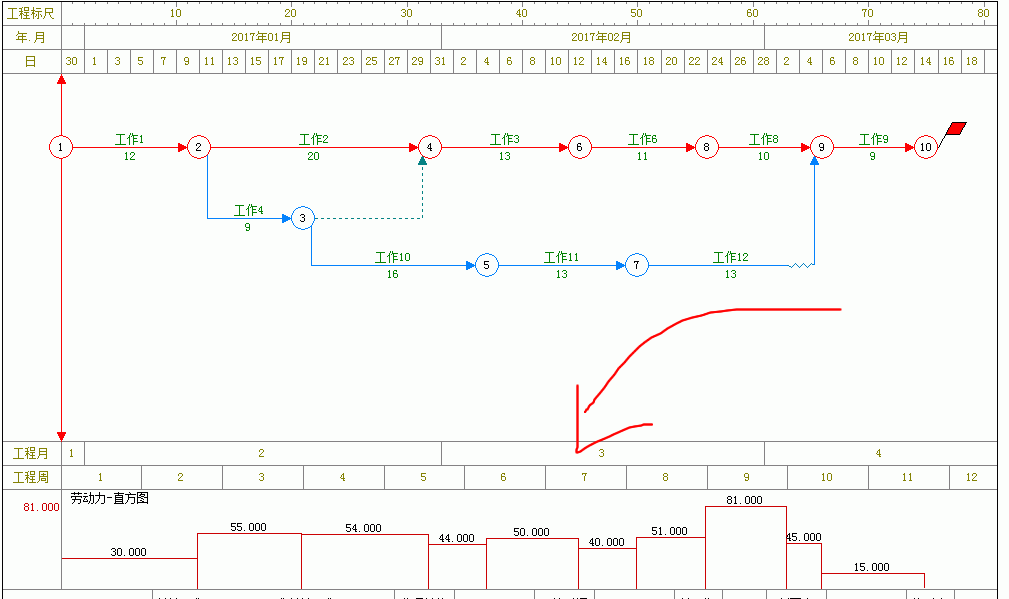

11、如下图所示，网络图的下面，显示了劳动力直方图。

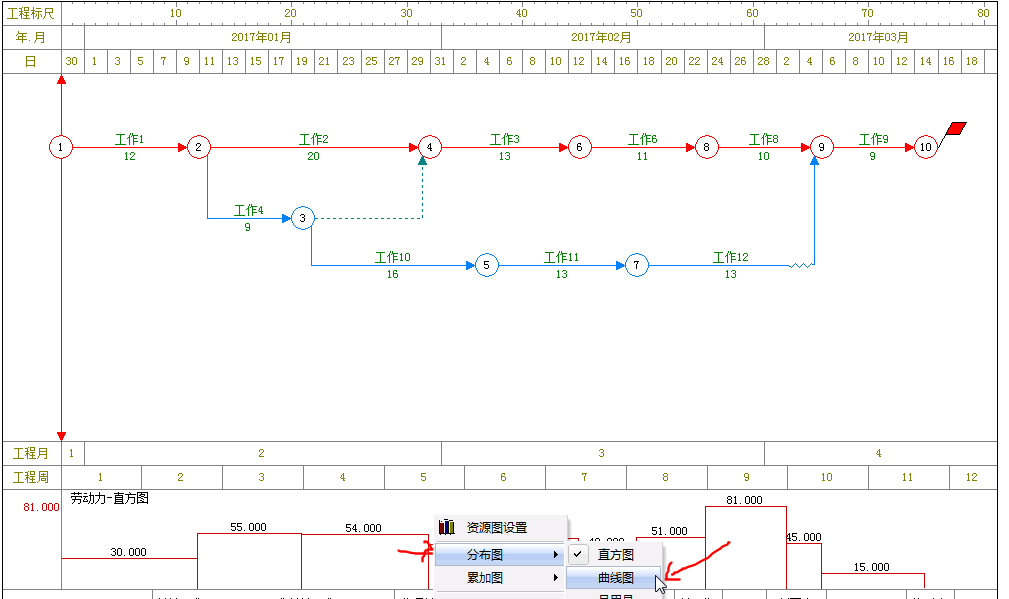

12、如果是需要显示资源曲线，鼠标移动到直方图上，单击鼠标右键，弹出菜单中选择“分布图-》曲线图”。

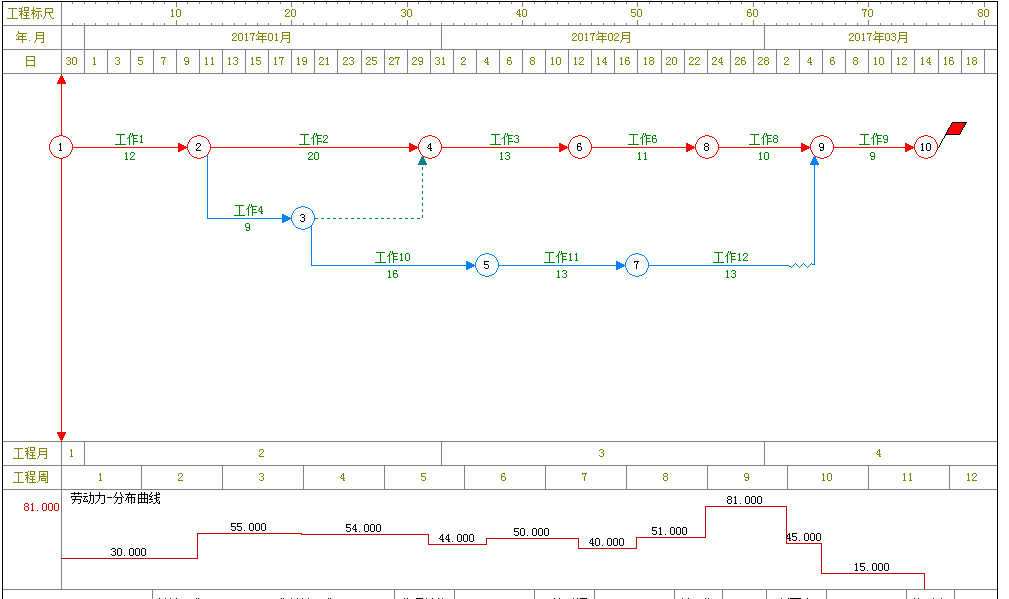

13、资源曲线图如下所示。

14、使用右键菜单，还可以设置为月用量图、柱状图等。
