网络图中工作类型介绍

见图所示：

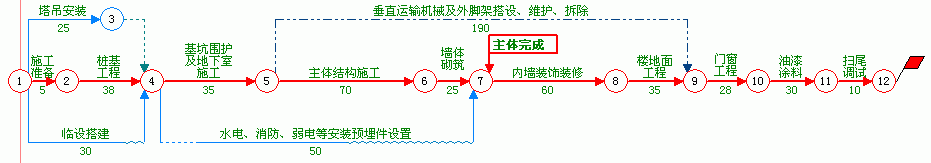

（图一）

1、实工作：表示具体要完成的工作。如上图中的“施工准备”“桩基工程”“主体结构施工”等，需要消耗一定人力、材料、机械的工作，都是实工作。

2、虚工作：只是表示工作前后的逻辑关系，虚工作不占用时间。如上图中节点3，4之间的工作为虚工作。表示“节点3”前面的工作完成之后，“节点4”后面的工作才能开始。

3、里程碑工作：通常用于表示阶段性任务完成。如“主体完成”“竣工验收”或者其他需要标明一些注释内容的节点等。上图中的“节点8”上的“主体完成”为里程碑工作。

4、挂起工作：与虚工作有些类似，与虚工作不同的是，挂起工作既表示工作前后的逻辑关系，同时也占用一定的时间。一般用于表示搭接的逻辑关系。如上图中，节点4，节点5之间为挂起工作。表示工作“基坑围护及地下室施工”开始之后20天，“水电、消防、弱电等安装预埋件设置”才能开始。

5、辅助工作：在编制计划时，有一类工作持续时间很长，但是又不能成为关键线路，这一类工作我们可以设置为辅助工作。如“场地清扫”“水电维护”在项目进行过程中，一直都有人在做，但这些工作显示不会影响整个项目的工期。上图中，节点6与节点10之间的工作，就是辅助工作。辅助工作不需要设置工期，辅助工作的工期是由其并行工作决定的。（上图中节点6，10的辅助工作的时间，是由节点6到节点10间的线路的工期决定的）

6、组件工作：在网络图中，有时间要表示某工作开始一段时间后，有工作再开始的逻辑关系。这时候会用到组件工作。

图一中，节点4，6间的工作（基坑维护）在开始20天后，节点5，8间（水电、消防）的工作才开始。使用了节点4，5间的挂起工作来表示搭接关系。

图二中，对应同样的工作关系，使用的是组件工作来设置搭接。图二中，节点4、节点5之间的工作为组件工作。

图三中，相同的逻辑关系，我们还可以在节点“4，7”之间的工作属性窗口，设置其“开始推迟时间”为20，来完成搭接关系。

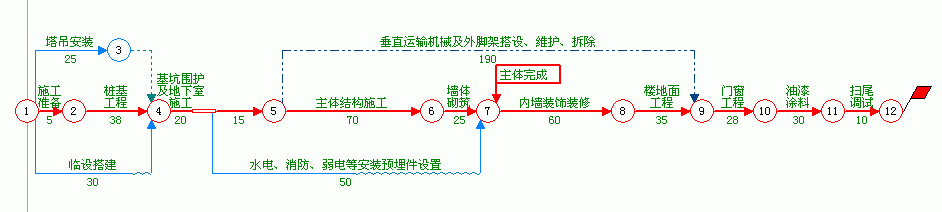

（图2）

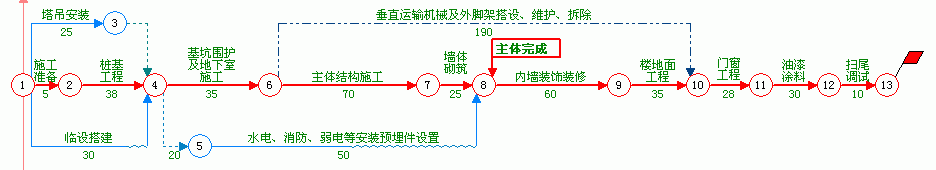

（图3）

下面介绍如何设置工作类型：

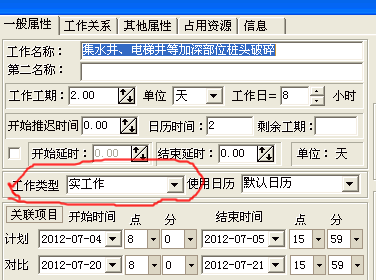

1、在新添加工作的时候，会弹出新添加工作的属性窗口，在些窗口，有工作类型一项。（对于已经存在的工作，可以在工作箭线上点右键，在弹出菜单中选择“工作属性”，会出现相同的窗口）

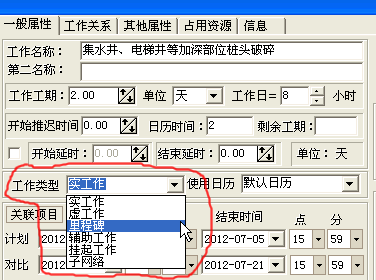

2、在工作类型项中，选择需要的工作类型。

3、注：子网络为后续版本接口，现在还不能使用。
