SS(两工作同时开始)的逻辑关系

在最规范的双代号时标网络图中，只有最简单的FS（0）的逻辑关系。使用组件与使用挂起工作解决SS搭接的区别，请看第7步

但是，在实际编制计划的时候，使用其他的逻辑关系表示方法会更直观一点。涉及到双代号和横道图绘图表达方式的不同，我们不能完全将其关系类型照搬过来。所以会对现有的双代号网络图进行一定的拓展。这些拓展，在实际应用中，也已经得到了业内人士的认可。

在编制进度计划过程中，最重要的是要把工序之间的逻辑关系表达清楚。不要产生与实际施工过程不符合的逻辑错误。

1、下图为并行工作的情况，上下两工作同时开始。

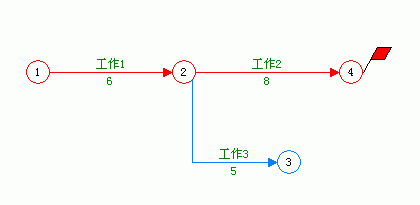

2、在双代号网络图，共用开始节点，就是同时开始的关系。如下图，“工作2”和“工作3”就是同时开始。

3、下图，上工作开始之后3天，下工作开始。

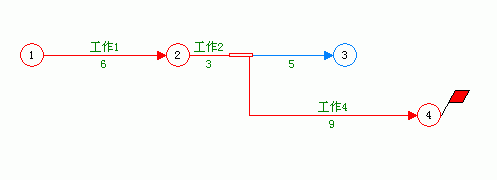

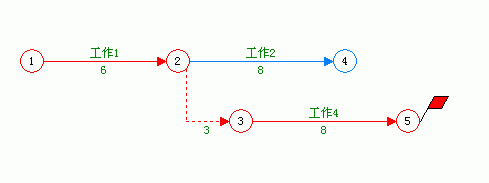

4、第一种方法，在后开始的工作前面添加一个挂起工作，下图中，“工作4”是在“工作1”结束之后3天开始。（注意：是挂起工作，不是虚工作。虚工作只表示前后有限制的逻辑关系，但是不占用时间。下图中，如果把节点2，3间的挂起工作修改为虚工作，就表示工作2和工作3同时开始了）

5、第二种方法：将工作2分解成组件工作，组件，表示的逻辑关系为：工作2开始3天后，工作4开始。相关功能：如何使用组件工作

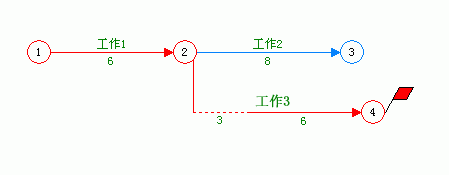

6、第三种方法：在工作3的工作属性窗口中，将开始推迟时间设置为3。（默认情况下，工作箭线下中只显示工期；在箭线上点右键，在弹出菜单中选择“显示所有工作参数”即可显示开始推迟时间）

这种方法：少一个节点，容易排版；同时，少一个节点，与双代号的规则解释有些冲突，适用于公司内部，复杂的网络图简单处理的方法，如果是投标，建议使用第一、第二种方法。

7、着重理解一下第一种方法和第二种办法的黑体字部分。

第一种方法(4)：着重解释为与前工作的限制关系；第二种方法(6)：解释为与并行工作的限制关系。用户根据对应逻辑关系，来决定使用挂起工作还是组件工作;

另外，挂起工作与组件工作的不同就是体现在关键线路的显示上，虽然两种办法计算的总工期是一样的，但是关键线路的显示可能不一样。

最清晰、最稳妥、也比较复杂的处理方法，是把并行工作分成两个工作。与第二种方法想似，但是不使用组件工作。如“工作2”分成“工作2第一阶段3天，工作2第二阶段5天），如果网络图中有少数工作需要这种搭接，可使用这种方法。

总结：

第一种方法工序没有分开，在后期实际施工过程中有与计划不符时，直接调整搭接时间就可以。

第二种办法最直观，并且整个网络图的关键线路也是连续的。缺点时当计划与实际不符时，要同时调整构成组件的多个工作的时间。

第三种方法最简单，不过并行工作太多的时候，搭接关系就看不清楚了。

建议：使用第二种方法来实现搭接的逻辑关系。

在双代号网络图中，没有组件这种工作类型，对于非常正规的投标进度计划，可以使用最可靠的办法，就是需要完成搭接的关系，分解成两个工序。（与第二种办法类似，只是不生成组件，而是前后两个工序，分别命名为如“挖土1”，“挖土2”）
